| 标准 | 美标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN25-DN1000 |
| 规格 | DN100 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 水,空气,液化气,氢气,氧气,氮气,氨气,弱酸碱介质,油品,蒸汽 |
| 用途 | 调节 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 美国欧可OKE |
| 型号 | OKE |
| 加工定制 | 是 |

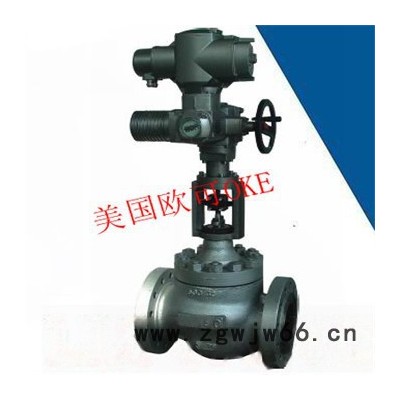

进口电动直通单座调节阀丨进口直通单座调节阀丨进口电动单座调节阀
联系人：陈功 电话：0755-61597812 传真：0755-61597813手机：13717121979
QQ:2509982096 邮箱：13717121979@126.com
美国欧可OKE电动直通单座调节阀技术参数:
美国欧可OKE进口电动直通单座调节阀由电动执行机构与各种品种的阀体组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准点信号0-10mADC或4-20Mad，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力冶金、轻工、食品、石油、化工等工业自动控制中。
由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。
进口电动调节阀概述
进口电动调节阀由电动执行机构与各种的阀体(单座、双座、套筒)组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
进口电动直通单座调节阀规格与技术参数
公称通径DN(mm) | 3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
额定流量 | 单座 | P | 0.08～0.8 | 1.2～5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
|
|
双座 | N |
|
| 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
套筒 | M |
|
| 15 |
| 20 | 30 |
| 75 | 115 |
| 240 | 350 |
|
| |
公称压力(MPa) | 1.6 4.0 6.0 | |||||||||||||||
行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||
信号 | DKZ-310/310C | DKZ-410/410C/510/510C | DKZ-510/510C | |||||||||||||
电动执行器型号 | Ⅱ型0-10mA DC Ⅲ型4-20mA DC | |||||||||||||||
介质温度℃ | -200～+200、-40～+250(常温)?-40～+450(中温)?-250～-60(低温) | |||||||||||||||
流量特性 | 直线??百分比 | |||||||||||||||
可调范围 | 30:1 | |||||||||||||||
阀 | 公 | 0.6 |
| 低温：ZG1Cr18Ni9Ti | ||||||||||||
1.6 | 常温:HT200 | |||||||||||||||
4.0 |
| 低温:ZG1Cr18Ni9Ti | ||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
6.4 | 低温:ZG1Cr18Ni9Ti | |||||||||||||||
常温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
中温:ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||||
法兰尺寸 | 管连接 | 铸钢法兰按JB77-59，铸铁法兰按JB79-59 | ||||||||||||||
法兰型式 | 法兰密封型式按JB77-59，其中PN6.0法兰按准糟式 | |||||||||||||||
阀芯材质 | 1Cr18Ni9Ti | |||||||||||||||
上阀盖型式 | 普通式(常温型)，热片式(中温型)，长劲式(低温式) |
|
| |||||||||||||
ZAZP电动直通单座调节阀主要技术性能指标
项目 | 指标 | |
基本误差％ | ±5.0 | |
回差％ | 3.0 | |
死区％ | 3.0 | |
泄漏量 | 单座阀 | 10 -4 ×阀额定容量 |
双座阀 | 10 -3 ×阀额定容量 | |
套筒阀 | 10 -3 ×阀额定容量 | |
进口电动直通单座调节阀允许压差
(双座调节一般可承受较大压差，单座调节阀差压可参考下表先用)
使用情况 | 阀芯处于流开状态，关闭时阀后压力P2＝0 | ||||||||||
公称通径 | 阀座直径 | 执行机构 | 允许压差(sMPa) | ||||||||
电动直通单座调节阀 | |||||||||||
PN1.6(MPa) | PN6.4(MPa) | ||||||||||
3/4 | 3 | 4 | 5 |
|
|
| |||||
6 | 7 | 8 | |||||||||
| 10 | 12 | 15 | 20 | 400,1000,2500 | 公称压力 | 3.8 | 2.7 | 1.7 | 1.0 | |
公称压力 | 4.34.3 | 2.5 | |||||||||
25 | 26 | 400,1000,2500 | 0.5 | 公称压力 | 0.6 | 3.6 |
| ||||
32 | 32 | 0.4 | 公称压力 | 0.4 | 2.3 |
| |||||
40 | 40 | 400,1000 | 0.7 | 1.0 | 0.7 | 1.5 |
| ||||
50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 |
| |||||
65 | 66 | 6400，16000 | 1.4 | 1.4 | |||||||
80 | 80 | 1.0 | 1.0 | ||||||||
100 | 100 | 0.6 | 0.6 | ||||||||
125 | 125 | 6400，16000 | 0.5 | 1.0 | 0.5 | 1.0 | |||||
150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | ||||||
200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | ||||||
250 |
| 16000 | 0.3 | 0.3 | |||||||
300 |
| 0.2 | 0.2 | ||||||||
进口电动直通单座调节阀外形尺寸
公称通径 | A | B | L | H | H1 | ||||||
ZAZP | ZAZP | ||||||||||
PN1.6 | PN4.0 | PN6.4 | 普通型 | 热片型 | 普通型 | 热片型 | ZAZP | ZAZP | |||
20 | 490 | 230 | 180 | 185 | 190 | 495 | 655 | / | / | 65 | / |
25 | 490 | 230 | 185 | 190 | 205 | 676 | 928 | 787 | 937 | 112 | 117 |
32 | 490 | 230 | 200 | 210 | 220 | 793 | 940 | 793 | 943 | 118 | 120 |
40 | 490 | 230 | 220 | 230 | 240 | 812 | 963 | 832 | 982 | 129 | 139
|
50 | 490 | 230 | 250 | 255 | 265 | 842 | 693 | 842 | 992 | 144 | 144 |
65 | 520 | 230 | 275 | 285 | 295 | 967 | 1127 | 987 | 1147 | 178 | 188 |
80 | 520 | 230 | 305 | 310 | 325 | 990 | 1142 | 1017 | 1177 | 191 | 208 |
100 | 520 | 230 | 350 | 355 | 370 | 999 | 1151 | 1041 | 1207 | 195 | 220 |
125 | 520 | 230 | 410 | 425 | 440 | 1092 | 1307 | 1142 | 1357 | 245 | 270 |
150 | 520 | 230 | 450 | 460 | 475 | 1112 | 1327 | 1162 | 1377 | 255 | 280 |
200 | 520 | 230 | 5, 50 | 560 | 570 | 1187 | 1402 | 1244 | 1459 | 290 | 320 |
电动套筒调节阀
公称通径 | L(mm) | A(mm) | B(mm) | H(mm) | H2(mm) | H1 | |||
PN1.6 | PN64 | 普通型 | 热片型 | PN1.6 | PN64 |
| |||
25 | 184 | 230 | 2208.5 | 132 | 834.5 | 1304.5 | 75 | 50.3 | |
40 | 222 | 260 | 871.5 | 1421.5 | 95 |
| |||
50 | 254 | 300 | 874.5 | 1424.5 | 98 | 75.5 | |||
80 | 295 | 380 | 208.5 | 132 | 1102.5 | 1807.5 | 130 |
| |
100 | 350 | 430 | 1138.9 | 1843.5 | 156 |
| |||
150 | 480 | 550 | 1437.5 | 2298.5 | 208 |
| |||
200 | 600 | 650 | 1579.5 | 2537.5 | 350 |
| |||
