| 品牌 | 无锡宝庆石化 |
|---|---|
| 型号 | SG-ZT型 |

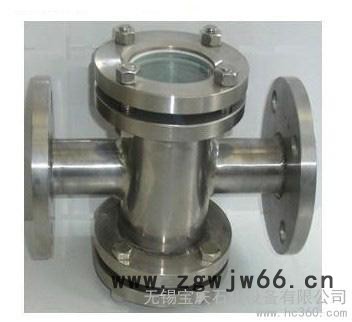

直通视镜（SG-ZT型） Through endoscopic
主要用途：
视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。
Mirrors used in petroleum, chemical industry, chemical fiber, medicine, food and other industrial production plant, ready to observe the liquid, gas, steam and other media, the flow of reactions is to protect the normal production of indispensable accessories.
技术参数：
壳体材质 Body | 视窗材质 Glass Material | S密封件 Seal Material | 工作温度（℃） Ambient Temperature | 操作压力 Operating Pressure | 连接方式 Joint type | 允许急变温度（℃） |
碳钢 CS 不锈钢 304 不锈钢 316L 玻璃钢 FRP | 钢化硼硅玻璃 Borou Silicom | 橡胶 NBR 聚四氟乙烯 PTFE | -10～250℃ | 0.6～2.5MPa | 螺纹连接 Threaded 法兰连接 Flange joint 对焊连接 Butt Welding joint | ＜60℃ |
石英玻璃 Quartz glass | -30～800℃ | 0.6～1.0 MPa | ||||
钠钙玻璃 Natrium & Calcium | 0～80℃ | 0.6～1.0 MPa |
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：参照“HGJ501-502-86压力容器视镜”设计制造和验收。
尺寸表：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
L | 200 | 200 | 200 | 220 | 250 | 320 | 320 | 360 | 360 | 440 |
H | 190 | 190 | 190 | 210 | 24 | 278 | 278 | 308 | 308 | 364 |
订货须知：
1、 订货时请注明产品尺寸、操作压力及材质。
2、 当需要其他标准法兰、材质或操作压力时，请在订货时注明。
