| 加工定制 | 是 |
|---|---|
| 产品别名 | 电磁阀 |
| 材质 | 铝合金 |
| 适用范围 | 除尘器 |
| 品牌 | 九州 |
| 型号 | 1寸 |

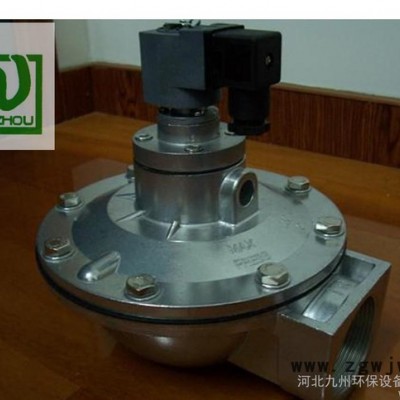

九州环保”生产的TMF-ZM速联式电磁脉冲阀又叫直角速连阀，是在Z新型直角电磁脉冲阀基础上改进的新品种，又称速联脉冲阀，该电磁脉冲阀具有灵敏度高，排气量大，工作稳定的性能，而且具有安装，使用，维修方便的特点。改进后的TMF-ZM型速联式电磁脉冲阀，增加了脉冲阀排气室容积；改进了速联式电磁脉冲阀的导磁材料；改进了膜片和压力弹簧的结构及材质，使速联式电磁脉冲阀的排气量增加，提高了电磁阀的磁感应强度和灵敏度，提高了电磁脉冲阀工作的可靠性和工作的稳定性，延长了电磁脉冲阀的使用寿命，为一系列性价比较高的合格产品。
TMF-ZM速联式电磁脉冲阀的工作原理
TMF-ZM速联式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。
电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。
速联式电磁脉冲阀电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。
膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。
速联电磁脉冲阀的技术参数：
工作压力 | 0.1MPa-0.8MPa（推荐0.2-0.6MPa） | ||
工作介质 | 清洁空气 | ||
电压 | DC24V | AC110V | AC220V |
电流 | 0.8A | 0.46A | 0.23A |
温度等级 | 1 |
| 3 |
-25℃～80℃ |
| -25℃～230℃ | |
-13℉～176℉ |
| -13℉～446℉ | |
空气相对湿度 | ≤85% | ||
防护等级 | IP65* | ||
膜片寿命 | 喷吹100万次或三年 | ||
TMF-ZM系列速接式脉冲阀选型表：
型号规格 | 公称通径 | 膜片数 | 进气口尺寸 | 出气口连接形式 | 重量 | |
Inch | mm | |||||
TMF-ZM-25 | 25 | 1" | 1 | 34 | 34 | 1.3kg |
TMF-ZM-40S | 40 | 1 1/2" | 2 | 48 | 48 | 2.0kg |
