| 材质 | 碳钢 |
|---|---|
| 工作温度 | 常温 |
| 公称通径 | DN40-80 |
| 规格 | DN25 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动形式 | 自动 |
| 适用介质 | 水 |
| 形态 | 其它 |
| 种类 | 浮球式 |
| 执行质量标准 | 国标 |
| 压力环境 | 常压 |
| 品牌 | 奇众 |
| 型号 | GH3 |
| 通道位置 | 二通式 |
我们一直坚信有稳定的质量才是未来发展的道路，我们以成熟的产品，创造一体化的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多GH3杠杆浮球式蒸汽疏水阀 相关产品信息，请咨询上海奇众阀门产品分类→奇众品牌为你创造更多价值！
一、产品概述：

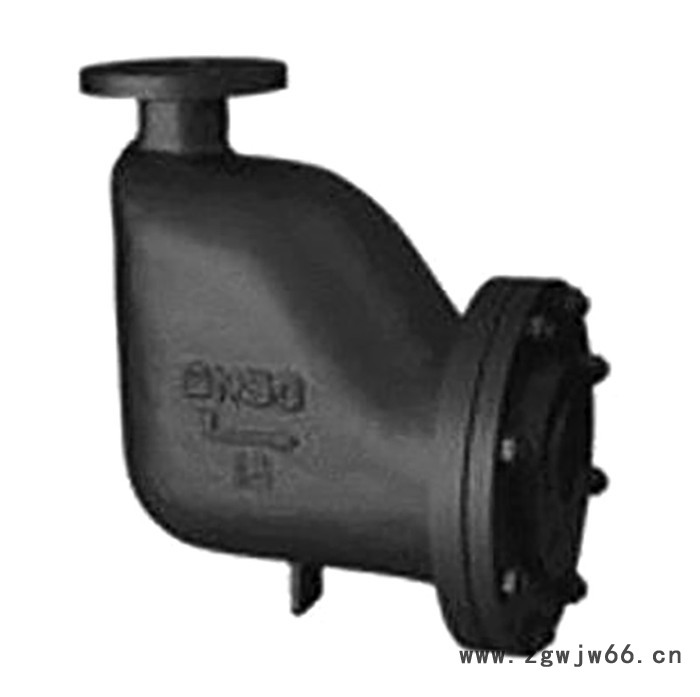

GH3杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。
二、产品特点:
GH3杠杆浮球式蒸汽疏水阀此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。杠杆浮球式蒸汽疏水阀排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。
三、 结构原理：
1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可保养，简单方便。
四、技术参数表：
| 产品型号 | 公称通径 | 连接方式 | 使用压力 | 高允许 | 外型尺寸(mm) | 参考重量 | |||||
| L | L1 | H | H1 | H2 | W | ||||||
| G3-10-16-21 | 25～50 | 法兰 | 0.01～2.1 | 425 | 265 | | 280 | 115 | | 230 | 28 |
| G5-10-16-21 | 50～100 | 0.01～2.1 | 360 | | 300 | 120 | | 260 | 52 | ||
| GH3-10R | 25～32 | 0.01～1.0 | 427 | | 280 | 115 | | 230 | 44 | ||
| GH3-16R | 25～50 | 0.01～1.6 | 437 | | 280 | 115 | | 230 | 46 | ||
| GH3-21R | 50 | 0.01～2.1 | 457 | | 280 | 115 | | 230 | 48 | ||
| GH5-10-16R | 80～100 | 0.01～1.6 | 570 | | 300 | 120 | | 260 | 70 | ||
| GH5-21R | 0.01～2.1 | 570 | | 300 | 120 | | 260 | 73 | |||
| GH4-50 | 40～80 | 法兰 | 0.01～5.0 | 425 | 345 | 428 | 430 | 340 | | 270 | 75 |
| GM2 | 25～40 | 法兰 | 0.01～2.0 | 425 | 200 | 310 | 230 | 83 | 59 | | 28 |
| 50 | 0.01～2.0 | 210 | |||||||||
| GM4 | 32～50 | 0.01～2.0 | 200 | 380 | 310 | | | | 40 | ||
| GM6 | 40～80 | 0.01～2.0 | 270 | 439 | 345 | | | | 80 | ||
| GM8 | 80～100 | 0.01～2.0 | 350 | 608 | 482 | | | | 165 | ||
