| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 产地 | 上海 |
| 工作温度 | 高温 |
| 公称通径 | DN15~DN1200 |
| 公称直径 | DN15~DN1200 |
| 规格 | DN15~DN1200 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 蒸汽 |
| 外形 | 中型 |
| 形态 | 柱塞式 |
| 用途 | 广泛 |
| 压力环境 | 高压 |
| 主体材料 | 碳钢 |
| 品牌 | 奇众 |
| 型号 | DSF |
| 加工定制 | 是 |
| 通道位置 | 其他 |
我们一直坚信有稳定的质量才是未来发展的道路，我们以成熟的产品，创造一体化的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多 DSF电动扇形闸门 相关产品信息，欢迎访问上海奇众阀门产品分类→奇众品牌为你创造更多价值！

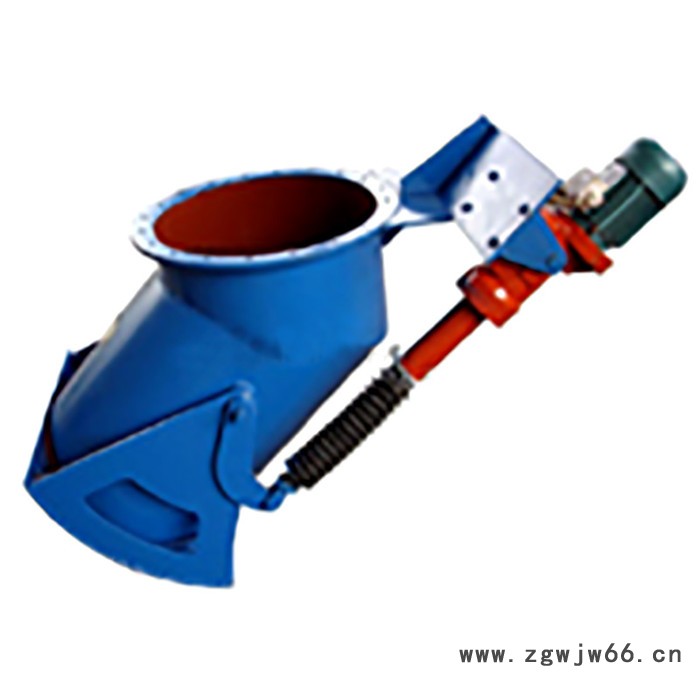

电动扇形闸门结构特点：
结构简单，由钢板焊接而成，具有开启灵活、无卡阻等特点。配有传动定位装置，可随时根据工况需要确定闸门的开启角度，调节物料流量。特别适用于无粘度的固体粉料及小于Φ30㎜颗粒料、晶体料的输送。
电动扇形闸门性能参数：
| 介质流速 | 适用温度 | 适用介质 |
| ≤28m/s | ≤300℃ | 晶体料、颗粒物料、粉状物料 |
电动扇形闸门工作原理：
扇形闸门由本体、扇形闸板、轴、密封副、执行机构等部件构成。手动或执行机构推动摇杆使扇形闸板沿轴心旋转开启，物料随即下落。待接料装置满载后再推动摇杆使扇行闸板复位，关闭截断下落的物料。
电动扇形闸门使用说明：
? 安装时请注意闸门本体上标明介质流向，两法兰连接时必须加密封垫片，然后均匀锁紧螺栓。
? 运行时请辨清扇形闸板开关方向。执行机构请正确接线。
? 若长期存放时应使设备处于关闭状态，各传动部位加润滑油，不允许露天存放或堆置。
电动扇形闸门S/D/Q/YSF---A/B外形连接尺寸：
| A×A | 400×400 | 500×500 | 600×600 | 700×700 | 800×800 | 900×900 | 1000×1000 | |||||||
| B×B | 455×455 | 555×555 | 655×655 | 755×755 | 855×855 | 955×955 | 1070×1070 | |||||||
| C×C | 500×500 | 600×600 | 700×700 | 800×800 | 900×900 | 1000×1000 | 1130×1130 | |||||||
| H | 480 | 560 | 620 | 720 | 800 | 880 | 960 | |||||||
| H1 | 90 | 100 | 120 | 120 | 150 | 150 | 150 | |||||||
| E | 80 | 100 | 100 | 100 | 120 | 120 | 120 | |||||||
| n-d | 16-Φ12 | 20-Φ14 | 20-Φ14 | 20-Φ14 | 24-Φ14 | 24-Φ14 | 28-Φ18 | |||||||
| F1 | 675 | 785 | 885 | 985 | 1120 | 1220 | 1320 | |||||||
| F2 | 605 | 715 | 815 | 915 | 1020 | 1120 | 1220 | |||||||
| F3 | 450 | 450 | 580 | 580 | 700 | 700 | 1255 | |||||||
| a | 45 | 60 | 45 | 60 | 45 | 60 | 45 | 60 | 45 | 60 | 45 | 60 | 45 | 60 |
| L | 450 | 430 | 550 | 530 | 620 | 600 | 690 | 670 | 750 | 730 | 810 | 790 | 870 | 850 |
| S | 246 | 187 | 307 | 234 | 349 | 261 | 391 | 288 | 451 | 335 | 493 | 361 | 536 | 408 |
| 电动推杆 | DTⅠA300-M | DTⅠA500-M | DTⅠA700-M | |||||||||||
| 气动推杆 | 10A-5CBB80B | 10A-5CBB100B | 10A-5CBB125B | |||||||||||
| 电液推杆 | DYT300 | DYT500 | DYT750 | |||||||||||
上海奇众阀门订货须知： 我们可以为您提供专业的解决方案，包括设计、定做、成套、运行等服务。我们一直致力于阀门行业产品的质量和技术，为您提供详细的阀门知识、完善的服务、成熟的技术顾问，如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供的服务。若已经由设计单位选定我公司的DSF电动扇形闸门产品，请您根据DSF电动扇形闸门参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。
