| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 200 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 调节 |
| 压力环境 | 常压 |
| 品牌 | 正宣 |
| 型号 | ZMAP |
| 通道位置 | 直通式 |

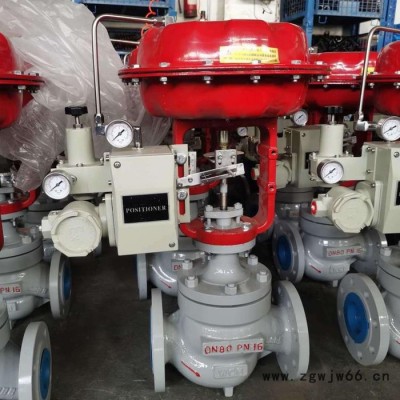

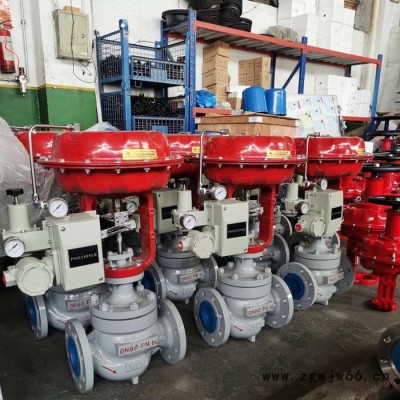

ZMAP气动薄膜单座调节阀
产品概述：
ZMAP气动薄膜单座调节阀通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。
产品用途：
是自动控制系统中的执行器，它由气动薄膜执行机构和低流阻调节阀组成。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
工作原理：
当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。 耐腐蚀性：由于介质具有腐蚀性，尽量选择结构简单阀门。介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门，当温度≥250℃时应加散热器。 防止闪蒸和空化：闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。
型号、规格
| 类别 | 常温型 | 中温型 | 低温型 | |||
| 型号 | A 40B ZM P— B 64K | 16 ZMAP—|B 64K | A 40B ZM P— G B 64K | A 40B ZM P— G B 64K | 6 A B ZM P—40 D B K 64 | 6 B ZM A P—40 D K 64 |
| 规格 | G3/4″；20 | DN25~200 | G3/4″；20 | DN25~200 | G3/4″；20 | DN25~200 |
主要技术性能指标：
| 项目 | 指标值 | |
| 基本误差％ | 不带定位器 | ±5.0 |
| 带定位器 | ±1.0 | |
| 回差％ | 不带定位器 | 3.0 |
| 带定位器 | 1.0 | |
| 死区％ | 不带定位器 | 3.0 |
| 带定位器 | 0.4 | |
| 允许泄漏量L/h | 1×10-3×阀额定容量 | |
执行机构主要技术参数
| 型号 | ZMA(B)—1 | ZMA(B)—2 | ZMA(B)—3 | ZMA(B)—4 | ZMA(B)—5 |
| 薄膜有效面积 ㎝2 | 200 | 280 | 400 | 630 | 1000 |
| 行程 mm | 10 | 10,16 | 25 | 40 | 60 |
| 弹簧范围 KPa | 20~100； 40~200；20~60； 60~100；80~240 | ||||
具体选择时，可做如下考虑:
(1) 阀芯形状结构：主要根据所选择的流量特性和不平衡力等因素考虑。(2) 耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。(3) 耐腐蚀性：由于介质具有腐蚀性，尽量选择结构简单阀门。(4) 介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门，当温度≥250℃时应加散热器。(5) 防止闪蒸和空化：闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。
