| 产品类型 | 全新 |
| 适用材质 | 布料 |
| 适用对象 | 服装/服饰 |
| 售后服务 | 整机保修一年 |
| 外形尺寸 | 12800x2900x1600mm |
| 印刷颜色 | 六色 |
| 最大印刷宽度 | 500mm |
| 操作方式 | 全自动 |
| 品牌 | 建升 |
| 型号 | TY5070-6 |
| 加工定制 | 是 |
| 柔印机类型 | 台式 |
| 最大印料宽度 | 600mm |
| 印刷品长度范围 | 700-850mm |
| 卷材最大直径 | 600 |

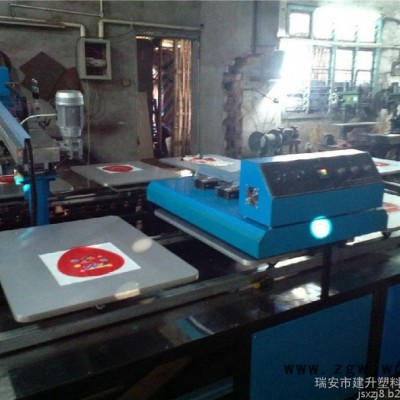

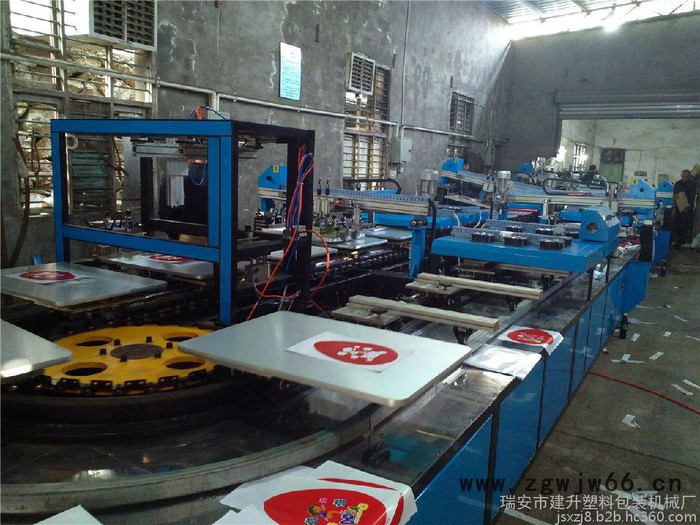

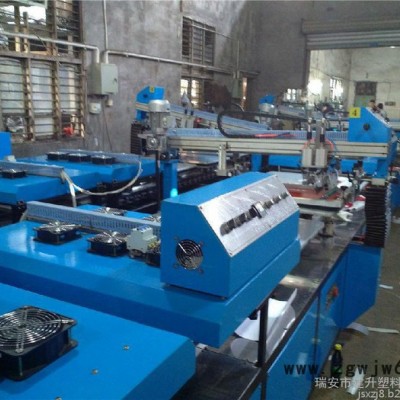

一、TY印花机整机介绍：
1.中文对照触摸屏人机界面，操作简单易懂。整机采用PLC集中控制，刮印速度，运行速度，机器速度可自行设定调整，依据操作人员之熟练程度，可自选机械之网版停留时间。故障自检及报警功能，能够及时了解设备现状，做出调整。
2.主机传动采用进口高精度伺服驱动器配合减速马达，实现无极调速。气动元件采用国内知名品牌。
3.设备传动工位采用无链条硬链接与直线特硬导轨配合我公司自主研发特殊滑块，提高了传动控制的精密性，降低了生产过程中的噪音污染，使得主动和辅助动轮之间的同步性更为优越，从而确保了高精密度的印刷质量。降低驱动伺服的负载提高其寿命并且稳定。
4.工作平台采用铝型蜂窝板，板材表面平整，容易清洁，不易变形。另外更为显著的优点就是蜂窝台吸热升温较速度快，散热速度也快，从而降低了干网版现象。
5.一机多用功能，可以同时当作两台（或以上）相同或不同花色使用，大大提高设备的使用功能和生产效率。
6.印刷组及干燥组采用模块式设计，可根据生产产能的需求进行扩增，减少设备的重复投资，有利于设备的自由升级。
7.设备台板可以自由更换，使用方便，
8.独特台板自动快速锁定系统，采用中心定位，提高套印精确度。
9.方便快捷的对版系统，减少对版时间，降低对从业人员的技能要求（我公司自主研发特殊网版夹具，设备可与手动共享网版，手动台版上对好网版可放在印花机上无需再次对版）。
10.设定所需之生产数量，到数机械自动停止。
11.烘干方式： 红外发热式（可选配UV烘干装置）；
13.红外线对位：方便铺料；
14.本机特有的功能：可支持打样、小批量生产。
二、印刷机座独立操作介绍：
机头升降：手动机头水平升降
刮刀前行/后行：刮刀可以手动前移后退
封油：可以在印刷过程中选择封油或不封油
台版运行：单机可以控制平台前后移动
刮刀升降：刮刀手动升降控制
油刀升降：油刀手动升降控制
刮印速度：刮印速度调节
封油速度：封油速度调节
主要技术参数： 注：本参数为一印刷头对应四块台板 | 型号 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 台版数量 | 30 | 38 | 46 | 54 | 62 | 70 | 印刷颜色数量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干机数量 | 6 | 8 | 10 | 12 | 14 | 16 | 使用电压 | 380V | 机器功率（不含烘干机） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷头电机功率（每个） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干机功率 | 12KW（为一台） | 台板尺寸 | 600×850mm | 印刷面积 | 500x700mm | 外形尺寸 | 12800x2900x1600mm | 15600x2900x1600mm | 18400x2900x1600mm | 21200x2900x1600mm | 24000x2900x1600mm | 26800x2900x1600mm | 注：本参数为一印刷头对应五块台板 | 型号 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 台版数量 | 36 | 46 | 56 | 66 | 76 | 86 | 印刷颜色数量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干机数量 | 6 | 8 | 10 | 12 | 14 | 16 | 冷干机数量 | 6 | 8 | 10 | 12 | 14 | 16 | 使用电压 | 380V | 机器功率（不含烘干机） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷头电机功率（每个） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干机功率 | 12KW（为一台） | 台板尺寸 | 600×850mm | 印刷面积 | 500x700mm | 外形尺寸 | 15200x2900x1600mm | 18800x2900x1600mm | 22400x2900x1600mm | 26000x2900x1600mm | 29600x2900x1600mm | 33200x2900x1600mm | 注：本参数为一印刷头对应六块台板 | 型号 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 台版数量 | 42 | 54 | 66 | 78 | 90 | 102 | 印刷颜色数量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干机数量 | 12 | 16 | 20 | 24 | 28 | 32 | 冷干机数量 | 6 | 8 | 10 | 12 | 14 | 16 | 使用电压 | 380V | 机器功率（不含烘干机） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷头电机功率（每个） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干机功率 | 12KW（为一台） | 台板尺寸 | 600×850mm | 印刷面积 | 500x700mm | 外形尺寸 | 17600x2900x1600mm | 22000x2900x1600mm | 26400x2900x1600mm | 30800x2900x1600mm | 35200x2900x1600mm | 39600x2900x1600mm | 注：本参数为一印刷头对应七块台板 | 型号 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 台版数量 | 48 | 62 | 76 | 90 | 104 | 118 | 印刷颜色数量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干机数量 | 12 | 16 | 20 | 24 | 28 | 32 | 冷干机数量 | 12 | 16 | 20 | 24 | 28 | 32 | 使用电压 | 380V | 机器功率（不含烘干机） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷头电机功率（每个） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干机功率 | 12KW（为一台） | 台板尺寸 | 600×850mm | 印刷面积 | 500x700mm | 外形尺寸 | 20000x2900x1600mm | 25200x2900x1600mm | 30400x2900x1600mm | 35600x2900x1600mm | 40800x2900x1600mm | 46000x2900x1600mm | 注：本参数为一印刷头对应八块台板 | 型号 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 台版数量 | 54 | 70 | 86 | 102 | 118 | 134 | 印刷颜色数量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干机数量 | 12 | 16 | 20 | 24 | 28 | 32 | 冷干机数量 | 18 | 24 | 30 | 36 | 42 | 48 | 使用电压 | 380V | 机器功率（不含烘干机） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷头电机功率（每个） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干机功率 | 12KW（为一台） | 台板尺寸 | 600×850mm | 印刷面积 | 500x700mm | 外形尺寸 | 22400x2900x1600mm | 28400x2900x1600mm | 34400x2900x1600mm | 40400x2900x1600mm | 46400x2900x1600mm | 52400x2900x1600mm | 注：本参数为一印刷头对应九块台板 | 型号 | TY5070-6 | TY5070-8 | TY5070-10 | TY5070-12 | TY5070-14 | TY5070-16 | 台版数量 | 60 | 78 | 96 | 114 | 132 | 150 | 印刷颜色数量 | 6 | 8 | 10 | 12 | 14 | 16 | 烘干机数量 | 18 | 24 | 30 | 36 | 42 | 48 | 冷干机数量 | 18 | 24 | 30 | 36 | 42 | 48 | 使用电压 | 380V | 机器功率（不含烘干机） | 5.5KW | 7.5KW | 11KW | 15KW | 18KW | 21KW | 印刷头电机功率（每个） | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 0.37KW | 烘干机功率 | 12KW（为一台） | 台板尺寸 | 600×850mm | 印刷面积 | 500x700mm | 外形尺寸 | 24800x2900x1600mm | 31600x2900x1600mm | 38400x2900x1600mm | 45200x2900x1600mm | 52000x2900x1600mm | 58800x2900x1600mm |
|
![]()
