商品信息

基本参数

品牌：	工洲
所在地：	上海
起订：	≥1 个
供货总量：	111 个
有效期至：	长期有效
材质：	其它
结构形式：	其它

详细说明

材质	其它
结构形式	其它
连接形式	其它
品牌	工洲
型号	G46J

材质:PPR	连接形式:法兰
结构形式:屋式	公称通径:工洲（mm）
适用介质:水	驱动方式:电磁
压力环境:常压	工作温度:常温
标准:国标	流动方向:单向
零部件及配件:配件	用途:截止
类型(通道位置):二通式

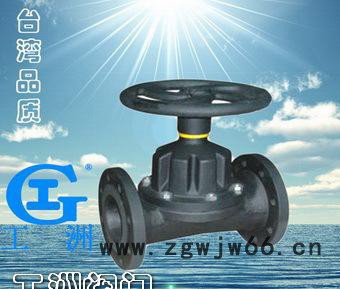

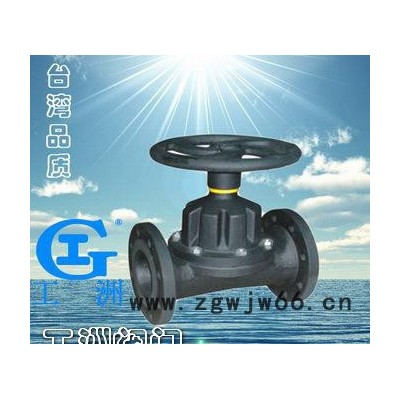

产品名称：

直通式隔膜阀

产品型号：

G46J

产品口径：

DN15-600

产品压力：

0.6-6.4MPa

产品材质：

铸钢、不锈钢、合金钢等

产品概括：

生产标准**标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

联系电话：

021-51875781 57432316 57433027

产品详细信息

直通式隔膜阀用途：
直通式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

直通式隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

直通式隔膜阀结构特点：
隔膜阀是一种特殊形式的截断阀：
1.弹性密封的开闭件，确保没有内漏；
2.流线型的流道，使得压力损失小；
3.没有填料函，因此没有外漏；
4.阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5.隔膜可更换，维护费用低；
6.衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

直通式隔膜阀主要性能：

型号	公称压力Mpa	实验压力（Mpa）		工作压力（Mpa）			适用温度	适用介质
型号	公称压力Mpa	阀体强度	密封面				适用温度	适用介质
G41J-6	0.6	0.9	0.66	0.6	0.4	0.25	小于等于80摄氏度	一般腐蚀性介质
G41J-10	1.0	1.5	1.1	1.0				一般腐蚀性介质

直通式隔膜阀主要外形及链接尺寸：

型号	公称尺寸DN（mm	外形及连接尺寸mm
型号	公称尺寸DN（mm	L	D1	D	Do	Z-φd	H	H1
G41J-6	25	145	85	115	120	4-14	121	135
	32	160	100	135	120	4-18	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	4-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-18	384	464
	200	570	295	335	400	8-23	518	638
	250	680	350	390	500	8-23	598	734
	300	790	400	440	560	12-23	698	778
	350	900	460	500	560	12-23	723	883
	400	1000	515	565	640	16-23	868	1078
G41J-10	25	145	85	115	120	16-25	121	135
	32	160	100	135	120	4-14	132	150
	40	180	110	145	140	4-18	156	176
	50	210	125	160	140	4-18	169	195
	65	250	145	180	200	4-18	202	236
	80	300	160	195	200	4-18	216	256
	100	350	180	215	280	8-18	270	322
	125	400	210	245	320	8-18	338	406
	150	460	240	280	320	8-23	384	464
