青海管道直通立式全自动反冲洗过滤器 快速自动除污器 DN100-500

青海管道直通立式全自动反冲洗过滤器  快速自动除污器 DN100-500

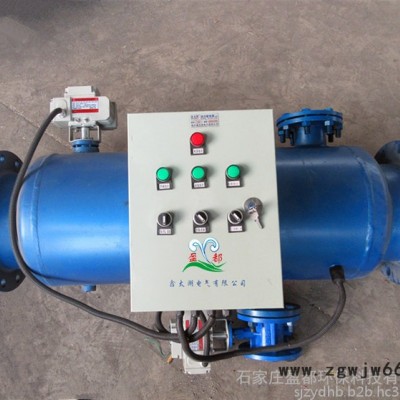

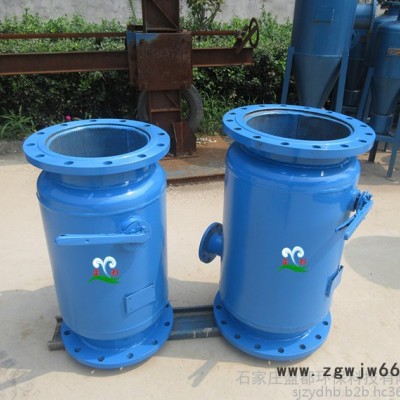

反冲洗过滤器

一、产品原理

      当过滤器工作时，水流导向阀处于开启状态，水流自入口进入过滤器，经滤网过滤到出口，水中污物杂质等被滤网拦截。当过滤器需要排污时，关闭水流导向阀，打开排污阀，水流经滤网前半程过滤，一部分水经过滤后直接流入系统，另一部分水由滤网外侧流入内侧，不断冲刷滤筒内壁上的污物和杂质，并经排污口排出。 YDWF3

二、产品特点：

    1.自动反冲洗过滤器具有结构简单,拆卸方便等特点。
    2.直接安装在管网系统上，不需要任何支撑结构，节省空间。
    3.节约投资费用，在安装过程中不需用多设旁通管路，降低了劳动强度，避免了在调节试和维修过程中的拆卸排污。
    4.安装灵活，可以水平安装也适应于垂直安装。
    5.过滤器在额定流速下阻力为0.05～0.1m水柱。
    6.过滤网筒是整体固定连接于管体上的，刚性，强度好，无易损件，使用寿命长。
    7.过滤网的规格：10目/吋、14目/吋、20目/吋、也可根据用户要求定制。

三、产品设计参数:

    型号: ZPG-L、ZPG-I
    口径范围:DN50≈DN600。
    压力范围:PN10-PN40
    温度范围:－40℃≈500℃。
    传动方式:自动。
    阀体材质:铸钢、不锈钢。
    连接方式:法兰。反冲洗过滤器主要由壳体、过滤单元和水流导向阀组成。

     自动反冲洗排污过滤器宜安装在直角弯管上，自动反冲洗排污过滤器宜水平或垂直安装，直通式当垂直安装时，水流方向应该是自上而下，安装时应注意外客上箭头方向必须与水流方向一致。反冲洗过滤器正常工作时，水流导向阀开启。水在通过过滤型电式水处理器时在水流导向阀的作用下，由进水口进入设备内部，在特殊结构的过滤单元中各种杂质和悬浮物被截留在设备内部清水从出水口流出。当过滤型电式水处理器需要排污时，水流导向阀关闭，水经过过滤单元的前半段过滤段，部分水由出水口流入系统，剩余的水由过滤单元的后半段流入内侧，经排污口流出，起到自动冲洗过滤单元的作用。整个过程水系统可正常运转，无需停机。

四、应用范围：

    反冲洗过滤器是当今水工业领域新的技术产品之一，广泛应用于以下水系统：

    1、中央空调冷水机组、热交换器、热水锅炉、电热水器、供暖锅炉、茶浴炉。
    2、高炉冷却水系统、油冷机、大型电动机冷却、电厂凝汽器冷却、硅整流器冷却、空压机冷却**冷却。
    3、洗浴热水系统。
    4、石化、钢铁、医药、电子、冶金等行业的冷却循环水系统。
