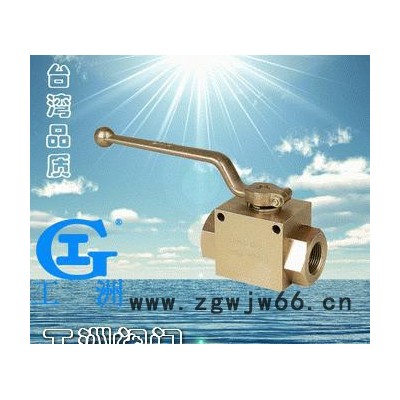

直通高压球阀VH2V 美观

产品价格1879.00元/个

产品品牌工洲

最小起订≥1 个

供货总量111 个

发货期限自买家付款之日起 天内发货

浏览次数868

企业旺铺https://www.zgwjw66.cn/index.php?homepage=famen6

更新日期2021-12-18 02:56

企业主推产品

诚信档案

上海工洲阀门有限公司

会员级别:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 上海工洲阀门有限公司

企业名片

上海工洲阀门有限公司

联 系  人:李芳艺(先生) 销售部经理

联系固话:

【友情提示】:来电请说明在中国五金交电网看到我们的,谢谢!

商品信息

基本参数

品牌:

工洲

所在地:

上海

起订:

≥1 个

供货总量:

111 个

有效期至:

长期有效

材质:

其它

结构形式:

其它
详细说明
材质 其它
结构形式 其它
连接形式 其它
品牌 工洲
型号 VH2V

材质:铸钢,不锈钢等连接形式:内螺纹,外螺纹,法兰,焊接,卡套,对焊,承插焊,卡箍
结构形式:浮动球球阀公称通径:DN06-25(mm)
适用介质:水压力环境:1.0-50.0Mpa
工作温度:-196℃-650℃标准:国标
流动方向:单向驱动方式:手动,气动,液动,电动
零部件及配件:配件用途:截止
类型(通道位置):二通式作用对象:泵



产品名称:直通高压球阀
产品型号:VH2V
产品口径:DN06-25
产品压力:1.0-50.0Mpa
产品材质:铸钢、不锈钢等
产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话:021-51875781 57432316 57433027
 产品详细信息

VH2V系列直通高压球阀

图形符号

型号说明

① 系列代号:VH2V系列
② 连接代号:M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料:1-钢、2-不锈钢
④ 球体材料:1-钢、2-黄铜、3-不锈钢
⑤ 工作温度:1、-25~+100℃ 2、-30~+170℃
⑥ 其他密封:2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式:01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号:由生产商定
⑨ 表面处理:空白-磷化、G-电镀黄锌

外形尺寸

尺寸表
连接口略图:

简略型号PN(bar)DNLWRAd1iLL1BL2h1h2SW1SW2Dh3
VH2V-M16×1.5500060611M16×1.51169402631.513.53509224.54.8
VH2V-M27×1.5500101020M27×1.51276423231.5164009275.35.8
VH2V-M36×2400202030M36×215103604848.5255812416.56
VH2V-M42×2350252335M42×218116655750.528.56512508.57

简略型号PN(bar)DNLWRAd1iLL1BL2h1h2SW1SW2Dh3
VH2V-G1/45000606G1/41469402631.513.53509224.54.8
VH2V-G3/85001010G3/81472423231.5164009275.35.8
VH2V-G1/25001312G1/21683483538.5184509306.56
VH2V-G3/44002020G3/41893605048.5235812416.56
VH2V-G13502525G121115655750.527.56512468.57


简略型号PN(bar)DNLWRAd1iLL1BL2h1h2SW1SW2Dh3
VH2V-NPT1/45000606NPT1/41469402631.513.53509224.54.8
VH2V-NPT3/85001010NPT3/81472423231.5164009275.35.8
VH2V-NPT1/25001312NPT1/21683483538.5184509306.56
VH2V-NPT3/44002020NPT3/41895605048.5235812416.56
VH2V-NPT13502523NPT121113655750.527.56512468.57
简略型号PN(bar)DNLWRAd1iLL1BL2h1h2SW1SW2Dh3
VH2V-08LR500060608M14×1.51067402631.513.53509224.54.8
VH2V-12LR500101012M18×1.51174423231.5164009275.35.8
VH2V-15LR500131215M22×1.51282483538.5184509306.56
VH2V-18LR500131218M26×1.51282483538.5184509306.56
VH2V-22LR400201922M30×214101605048.5235812416.56
VH2V-28LR350252428M36×214108655750.527.56512468.57
简略型号PN(bar)DNLWRAd1iLL1BL2h1h2SW1SW2Dh3
VH2V-10SR500060610M18×1.51273402631.513.53509224.54.8
VH2V-14SR500101014M22×1.51480423231.5164009275.35.8
VH2V-16SR500131216M24×1.51486483538.5184509306.56
VH2V-20SR500131220M30×21690483538.5184509306.56
VH2V-25R400202025M36×218109605048.5235812416.56
VH2V-30SR350252530M42×220120655750.527.56512468.57
