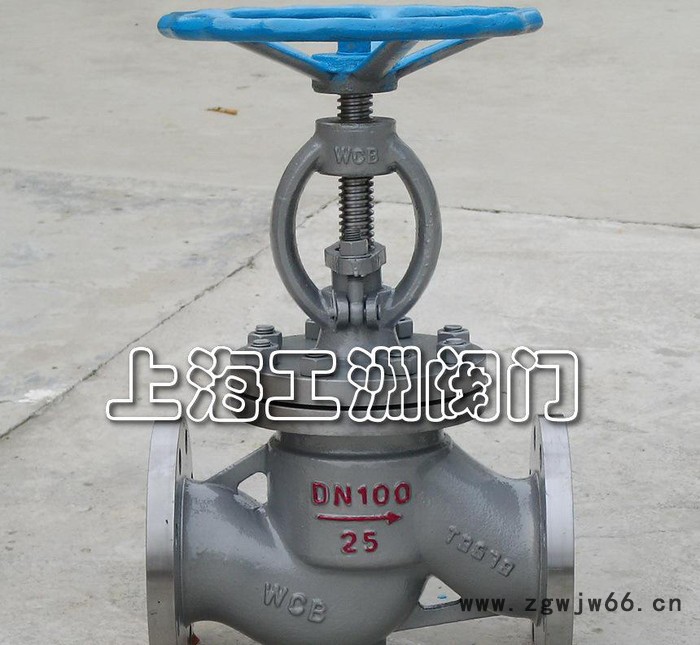

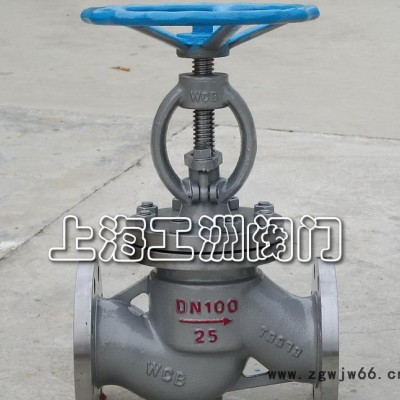

美标直通截止阀J41H 美观

产品价格538.00元/个

产品品牌工洲

最小起订≥1 个

供货总量111 个

发货期限自买家付款之日起 天内发货

浏览次数1136

企业旺铺https://www.zgwjw66.cn/index.php?homepage=famen6

更新日期2021-12-18 02:55

企业主推产品

诚信档案

上海工洲阀门有限公司

会员级别:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 上海工洲阀门有限公司

企业名片

上海工洲阀门有限公司

联 系  人:李芳艺(先生) 销售部经理

联系固话:

【友情提示】:来电请说明在中国五金交电网看到我们的,谢谢!

商品信息

基本参数

品牌:

工洲

所在地:

上海

起订:

≥1 个

供货总量:

111 个

有效期至:

长期有效

材质:

其它

连接形式:

其它
详细说明
材质 其它
连接形式 其它
品牌 工洲
型号 J41H

连接形式:螺纹材质:碳钢
公称通径:工洲(mm)适用介质:水
压力环境:高压工作温度:低温
标准:美标外形:大型
流动方向:单向驱动方式:电磁
零部件及配件:配件形态:蝶式
类型(通道位置):二通式



产品名称:美标直通截止阀
产品型号:J41H
产品口径:DN15-200
产品压力:class150lb--300lb
产品材质:铸钢、不锈钢等
产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话:021-51875781 57432316 57433027
 产品详细信息

截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。

设计与制造:API 6D、ANSI B 16.34或BS 1873
结构长度:ANSI B 16.10
法兰标准:ANSI B 16.5a
对焊端尺寸:ANSI B 16.25
压力检验:API 6D或API 598

产品用途
J41H美标直通截止阀适用于石油、化工、水力、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。
产品结构特点
1.产品按国家标准GB12235,结构合理,密封可靠,性能优良、造形美观。
2.阀瓣、阀座的密封面采用硬质合金堆焊或本体加工而成,耐磨、耐高温,耐腐蚀,抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面处理,有良好的耐腐蚀性和抗擦伤性。
4.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5.阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
主要零件的材料说明
壳体ASTM A216 WCBASTM A351 CF8
阀杆F6aF304F316MonelF304
阀瓣表面13Cr13CrSTL304STL316STLMonel304304STL
阀座表面13CrSTLSTL304STL316STLMonel304304STL

壳体ASTM A351 CF3ASTM A351 CF8MASTM A351 CF8
阀杆F304LF316F316L
阀瓣表面304L304LSTL316316STL316L316LSTL
阀座表面304LSTLSTL316STLSTL316L316LSTL



150LB

Size

L/L 1

L2

H

W

Weight

RF/BW

RTJ

OPEN

RF

in

in

mm

in

mm

in

mm

in

mm

kg

2

8.0

203

8.50

216

13.58

345

8

200

22

2.5

8.5

216

9.00

229

16.34

415

8

200

32

3

9.5

241

10.00

254

15.94

405

10

250

38

4

11.5

292

12.00

305

19.09

485

12

300

62

6

16.0

406

16.50

419

20.47

520

14

350

104

8

19.5

495

20.00

508

23.62

600

18

450

159

10

24.5

622

25.00

635

30.00

762

20

500

308

12

27.5

698

28.00

711

33.94

862

25

640

539

14 *

31.0

787

31.50

800

56.00

1442

GO

610

16 *

36.0

814

36.50

927

64.00

1625

GO

880

18 *

38.5

977

38.98

990

71.18

1820

GO

1150

300LB

Size

L/L 1

L2

H

W

Weight

RF/BW

RTJ

OPEN

RF

2

10.5

267

11.12

283

14.57

370

8

200

28

2.5

11.5

292

12.12

308

18.66

474

10

250

48

3

12.5

318

13.12

333

17.32

440

10

250

56

4

14.0

356

14.62

371

20.67

525

14

350

82

6

17.5

445

18.12

460

24.41

620

18

450

154

8

22.0

559

22.62

575

35.83

910

22

560

240

10

24.5

622

25.12

638

37.36

949

24

600

319

12

28.0

711

28.62

727

40.63

1032

25

640

618

14 *

33.0

838

33.62

854

50.59

1285

GO

630
