| 材质 | 20#、304、碳钢 |
|---|---|
| 产地 | 四川 |
| 规格 | DN15~DN400 |
| 类型 | 直通式 |
| 适用范围 | 管道 |
| 用途 | 工业用 |
| 执行质量标准 | 国标 |
| 适用流体 | 粉尘,气体,液气混合体,液体 |
| 经营模式 | 自产自销 |
| 品牌 | 恒瑞德 |
| 加工定制 | 是 |
| 使用温度范围 | -100~1000℃ |
| 管道口径 | DN15~DN400 |
| 管道厚度 | 8mm |
| 抗撞强度 | 0~4Mpa |
主要用途：

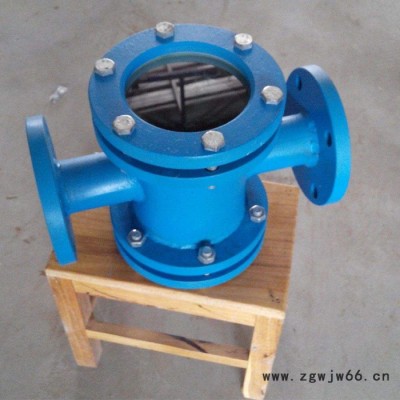

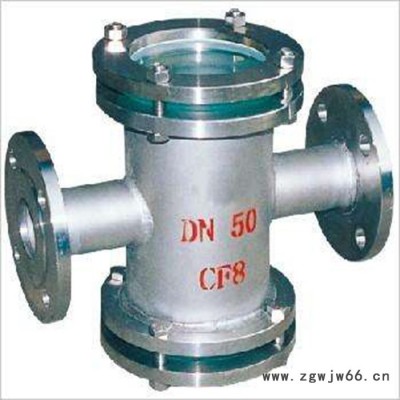

视镜用于石油、化工、化纤、医药、食品等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。
技术参数：
| 壳体材质 Body | 视窗材质 Glass Material | S密封件 Seal Material | 工作温度（℃） Ambient Temperature | 操作压力 Operating Pressure | 连接方式 Joint type | 允许急变温度（℃） |
| 碳钢 CS
不锈钢 304
不锈钢 316L
玻璃钢 FRP | 钢化玻璃 | 橡胶
聚四氟乙烯 PTFE | -10～350℃ | 0.6～4.0MPa | 螺纹连接
法兰连接
对焊连接 | ＜60℃ |
| 钢化硼硅玻璃 | -10～250℃ | 0.6～4.0 MPa | ||||
| 石英玻璃 | -30～1000℃ | 0.6～4.0 MPa | ||||
| 铝硅玻璃 | -40~450 | 0.6~20.0Mpa |
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：参照“HGJ501-502-86压力容器视镜”设计制造和验收。
尺寸表：
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
| L | 200 | 200 | 200 | 220 | 250 | 320 | 320 | 360 | 360 | 440 |
| H | 190 | 190 | 190 | 210 | 24 | 278 | 278 | 308 | 308 | 364 |
安装维修保养：
1、视镜必须在允许的压力范围内工作，否则就不能保证安全操作。
2、视镜可以水平安装与垂直安装，主要是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。
3、视镜的玻璃属易损件避免碰撞，一点要小心轻放。
订货须知：
1、 订货时请注明产品尺寸、操作压力及材质。
2、 当需要其他标准法兰、材质或操作压力时，请在订货时注明。
