| 设备型号 | YYC-SQ90 |
|---|---|
| 整机质量 | 450kg |
| 结构形式 | 滚筒 |
| 配套电机总功率 | 1.1kw |
| 加热种类 | 液化气加热 |
| 滚筒尺寸 | 900mm |
| 杀青温度 | 高于室温-320℃ |
| 外形尺寸（长x宽x高） | 2130*1250*2000mm |
| 产量 | 125kg/h |
| 滚筒转速 | 4-40r/min |
| 外形尺寸 | 213*125*200CM |
| 品牌 | 友缘 |
| 加工定制 | 是 |
运费统一到付，设置为卖家承当运费，是为了方便买家拍下直接付款，谢谢亲们的理解，O(∩_∩)O谢谢
一、产品用途、主要特点和主要组成
1、产品用途
本产品是根据乌龙茶炒青工艺原理，结合国内外先进炒青技术研制出液化气半“自动炒青机”，结构先进，造型新颖，是乌龙茶制作理想的炒青机械设备。
2、主要特点

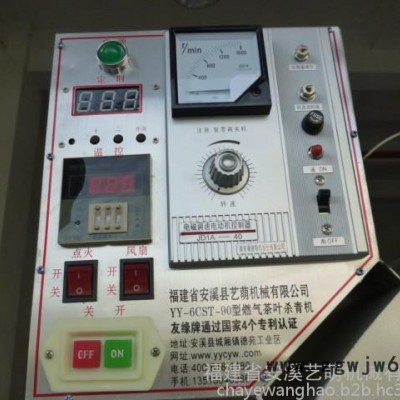

A、使用自动恒温系统，同时配备了手自动点火装置。
B、保温隔热材料采用特殊保温材料，更好的防止了热量外逸，从而达到升温迅速，节省燃气的目的。
C、转筒采用先进无级调速，出茶快、干净，调速操作灵活方便，运转平稳，适用于各类茶的炒制。
D、使用不锈钢气排，火势均匀，制优率高等优点。
3、主要组成

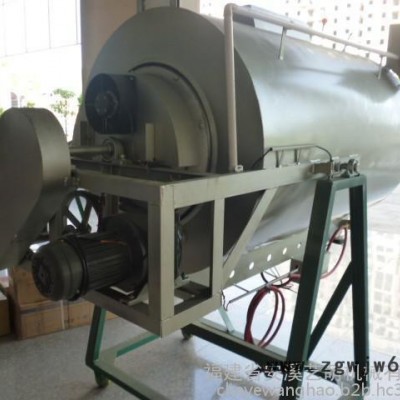

由机架、内滚筒、外圆筒、无级调速电机、变速箱、液化气排等主要零部件组成。
二、基本参数
| 序号 | 项 目 | 单位 | 参数值 | ||
| YY-90 | YY-901 | ||||
| 1 | 外形尺寸（长×宽×高） | mm | 2000×1250×2000 | 2300×1250×2100 | |
| 2 | 滚筒内径 | mm | 995 | 880 | |
| 3 | 滚筒内部直段长度 | mm | 1090 | 1260 | |
| 4 | 滚筒回转电动机 | 功率 | kW | 0.75 | 0.75 |
| 转速 | r/min | 1390 | 1390 | ||
| 工作电压 | V | 380 | 380 | ||
| 5 | 排气风机 | 功率 | W | 85 | 85 |
| 转速 | r/min | 2200 | 2200 | ||
| 工作电压 | V | 220 | 220 | ||
| 6 | 滚筒转速 | r/min | 3~34 | 5~34 | |
| 7 | 加热方式 |
| 液化气 | 液化气 | |
三、操作规程
1、须配置功率与炒青机功率相应的导线和闸刀开关；
2、电机转向应和炒青机控制箱所标识的转向一致。
3、本炒青机使用液化气，为确保稳定生产，严禁安装在通风不良的场所，如安装在房间内，须保证有窗户或其它通风装置。
4、应调节转筒平行点，使内胆在水平位置。
5、燃气阀门调节螺栓应调节在有较大压力的位置，顺时针方向为压力加大。
6、点火器输出为高压，维护调试时应注意防触电。
7、停机时，应先停止加热。继续旋转15-20分钟，再切断电源。
五、安装与维护
1、定期加注各润滑部位和旋紧各固定螺丝、螺栓。
2、每年茶季结束后，应检查变速箱油量，加注或更换润滑油；
3、使用一段时间，应对燃烧器喷嘴及气管进行除垢处理。
4、检查传动皮带的磨损和松紧程度。
5、茶机工作时每天应该向转动前轴承圈加注润滑油。
六、注意事项
A、本机应安装在通风良好的地方。
B、本机须有良好接地以确保稳定；
C、禁止直接泼水冲洗炒青机青面及内桶,以防止绝缘失效引起漏电;
D、禁止靠近或在筒内存放易燃物品，如:汽油、酒精等易燃危险品。
E、不放在易遭水淋的地方或潮湿严重的地方使用。
F、机械作业时严禁将手放到滚筒外围面上以免烫伤。
