| 材质 | 不锈钢 |
|---|---|
| 产地 | 上海 |
| 公称直径 | 16mm |
| 接管口径 | 4-16mm |
| 耐温 | 300℃ |
| 耐压 | 80MPa |
| 适用范围 | 工程机械 |
| 种类 | 直通 |
| 安装形式 | 卡套式 |
| 执行质量标准 | 美标 |
| 发货期限 | 3天 |
| 品牌 | 米盾 |
| 型号 | 16 |
| 加工定制 | 是 |

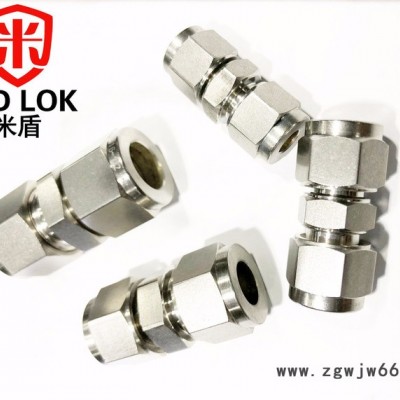

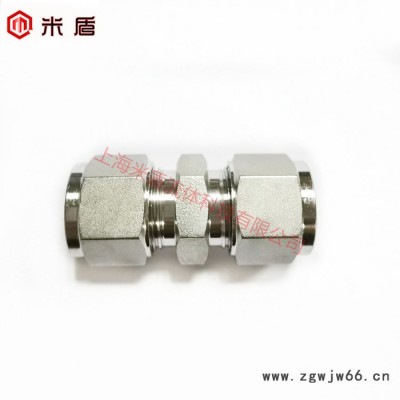

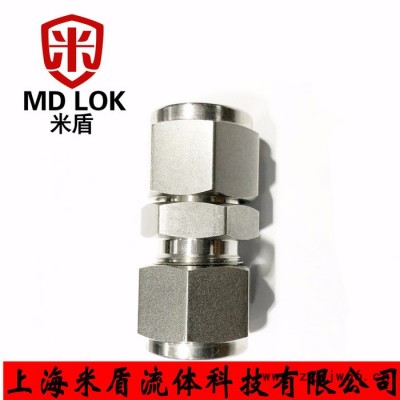

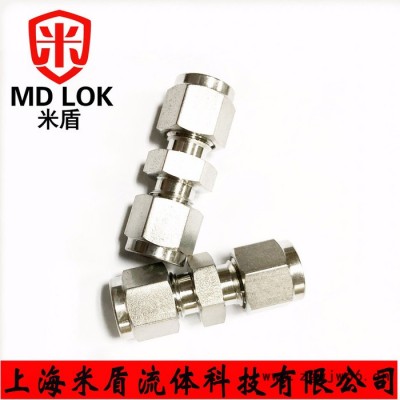

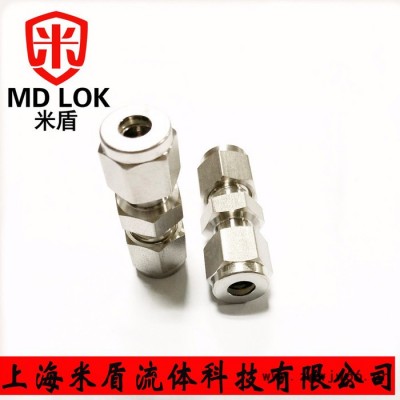

不锈钢双卡套应用领域：
卡套接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等管路连接。
一、材质：
所有的材料都是定制的316不锈钢。
二、优点：
1.气密性强（可靠性）
2.扭矩小，卡套和螺母均经过特殊的表面处理，在保证安装到位的情况下大大降低安装扭矩，减轻施工劳动强度。
3.可以重复使用。
4.防锈，防碱，耐腐蚀，盐雾试验：1400小时
5.多年的表面硬化处理技术，经过处理后的卡套硬度是基材的3.5倍、可以有效的切入钢管，保证良好的耐压性能（钢管打爆）、抗冲击性能（高低压脉冲测试）及重复安装性能（大于7次），同时不降低不锈钢原有的耐腐蚀性能，可满足各类工况环境的使用要求。
6.全部采用日本进口车床，处理效果，表面平整光亮，无毛刺，尺寸精度稳定在20微米以内。
7.螺母内螺纹镀银，提高产品的使用性能
8.产品的规格型号齐全，并且有自己的加工厂，可以对特殊产品个性化定制。
卡套接头扭矩值（大概范围）
| 规格 | 扭矩/N·M |
| Φ6 Φ1/4 | 15-20 |
| Φ8 | 30-36 |
| Φ3/8 | 32-40 |
| Φ10 | 35-45 |
| Φ12 Φ1/2 | 45-60 |
| Φ3/4 | 80-100 |
| Φ1" | 90-120 |
卡套接头爆破值（大概范围）
| 规格 | 不锈钢管壁厚/mm | 爆破压力/（千克力/厘米2） |
| Φ6 Φ1/4 | 0.89 | 1350 |
| Φ8 | 0.89 | 1200 |
| Φ3/8 | 0.89 | 1200 |
| Φ10 | 0.89 | 1100 |
| Φ12 Φ1/2 | 0.89 | 900-1000 |
| Φ3/4 | 1.65 | 700-800 |
| Φ1" | 1.65 | 650-750 |
双卡套管接头 (two ferrule tube fitting)对比于螺纹、扩孔、单卡套接头等接头形式，双卡套管接头是一种兼顾密封及安全的小口径管道连接件。
一个优良的双卡套管接头可以做到：
-> 承受高达管子爆破的压力而不泄漏。
-> 可用于真空及高压液体系统。
-> 可在低温状态下工作保证密封。
-> 在管子的高额定温度下持久的密封。
-> 可重复拆装且保证密封。 双卡套管接头的这些性能使 其广泛地应用于仪器仪表、 石油化工、电力、 气体等行业。
安装步骤及方法：
一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。
第二步：在卡套螺母的6点位置做一标记
第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。
注意事项：
在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。
1． 通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2．接头本体的端口向内挤压前卡套。
3．前卡套消除它的内径与管子外径间的公差。
4．随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。
5．随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。
6．在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。
重复安装
所有的卡套接头都可以多次重装，但要保证零件无损坏且清洁。
1、把钢管插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。
2、用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。
检查
可拆下钢管检查装配是否合乎要求：卡套端部的钢管上应该有均匀的轻微凸起。卡套不能前后滑动，但允许有轻微转动。
泄漏原因
1、钢管没有插到底
2、螺母没有拧紧
3、钢管外表面刮伤或钢管不圆。
4、钢管太硬
