| 种类 | 直通单向阀 |
|---|---|
| 结构形式 | 直通式 |
| 流动方向 | 单向 |
| 标准 | 国标 |
| 材质 | 碳钢 |
| 产地 | 日本 |
| 工作温度 | 常温 |
| 公称通径 | 02 |
| 连接形式 | 内螺纹 |
| 驱动方式 | 流体 |
| 适用介质 | 水 |
| 外形 | 微型 |
| 形态 | 直通式 |
| 用途 | 止回 |
| 执行标准 | 日标 |
| 零部件及配件 | 阀体 |
| 压力环境 | 高压 |
| 类型(通道位置) | 直通式 |
| 品牌 | ASK |
| 型号 | AIC-02-04-11 |
| 加工定制 | 否 |
油圧アクセサリーHydraulic Accessories

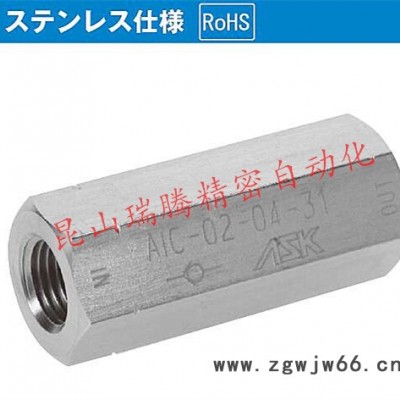

チェックバルブ Check valve 配管接続が容易なインライン型！ In-line type for easy pipe connection!
 | 特长 客先要求に合わせたチョーク穴加工を致します。 A check valve with choke is also available as a standard item. The choke hole will be machined according to your requirements. |
形式
| | ||
| (1) | 机种 | インラインチェックバルブ |
| (2) | ねじ口径 | 02 : Rc1/4 03 : Rc3/8 04 : Rc1/2 06 : Rc3/4 |
| (3) | クラッキング圧力 | 04 : 0.04MPa（标准） 35 : 0.35MPa（オプション） 50 : 0.5MPa（オプション） |
| (4) | モデルナンバー | 11 : 标准仕様（材质 : SUM） |
| (5) | チョーク穴 | 无记号 : なし c : チョーク穴付 |
| (6) | チョーク穴寸法（mm単位） | ねじ口径 02（Rc1/4）→ ø0.5～ø2.5mm 03（Rc3/8）→ ø0.5～ø4.5mm 04（Rc1/2）→ ø0.5～ø5.5mm 06（Rc3/4）→ ø0.5～ø6.5mm |
* オプション制品は、ねじ口径とクラッキング圧力の组み合わせをお问い合せください。
* For optional products, please contact us for combinations of screw diameter and cracking pressure.
仕様
| 最高使用圧力 | 25MPa |
| 耐圧 | 45MPa |
| 适用流体 | 一般石油系作动油 |
形式表
| 形式 | Rc*D | 质量 |
| AIC-02-04-11 | Rc1/4 | 120g |
| AIC-03-04-11 | Rc3/8 | 220g |
| AIC-04-04-11 | Rc1/2 | 320g |
| AIC-06-04-11 | Rc3/4 | 460g |
| AIC-02-04-11-C※ | Rc1/4 | 120g |
| AIC-03-04-11-C※ | Rc3/8 | 220g |
| AIC-04-04-11-C※ | Rc1/2 | 320g |
| AIC-06-04-11-C※ | Rc3/4 | 460g |
データシート*流量―圧力降下特性
测定条件／作动油：ISO VG32、油温：45 ± 5° AIC-04 50
