| 适用范围 | 冶金,水处理,石油,轻工,化工 |
|---|---|
| 样式 | T型 |
| 用途 | 过滤 |
| 原理 | 其它 |
| 品牌 | 三科阀门 |
| 型号 | ST34 |
| 加工定制 | 否 |
一、产品概述：

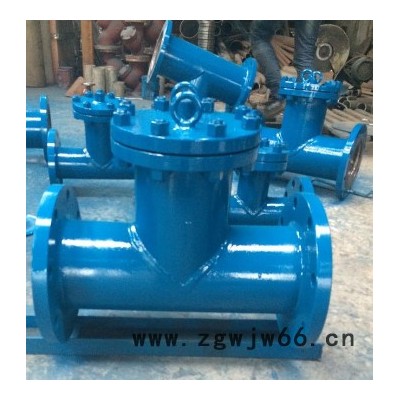

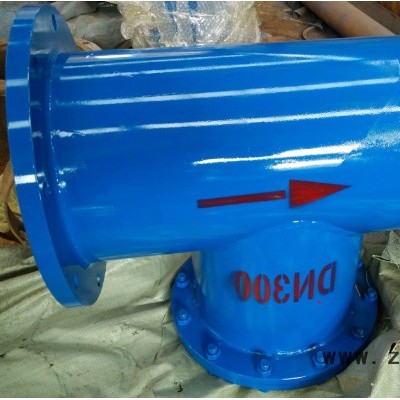

直通T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
二、产品特点：
1、滤网可清洗重复使用。
2、可按客户要求精度配备过滤网。
3、具有结构先进、除尘效率高、操作维护方便等优点。
4、滤芯网材质均为全不锈钢制作，耐腐蚀性强、使用寿命长。
5、抗污性强，排污方便、流通面积大、压力损失小、结构简单，体积小、重量轻。
三、零部件材料：
| 序号 | 零件名称 | 材料名称 | ||||
| 1 | 法 兰 | WCB | 304 | 304L | 316 | 316L |
| 2 | 阀 体 | WCB | 304 | 304L | 316 | 316L |
| 3 | 滤 网 | 304 | 304L | 316 | 316L | |
| 4 | 紧固件 | WCB/35# | 304 | 304L | 316 | 316L |
| 5 | 密封件 | 柔性石墨、聚四氟乙烯 | ||||
| 6 | 排放口 | WCB | 304 | 304L | 316 | 316L |
| 7 | 阀 盖 | WCB | 304 | 304L | 316 | 316L |
| 公称直径 | 主要尺寸 | 排放□“B” | 参考重量 | |||
| L | L1 | L2 | H | R1/2" | ||
| 50 | 300 | 526 | 164 | 164 | 13.9 | |
| 65 | 338 | 594 | 184 | 184 | 19.5 | |
| 80 | 368 | 652 | 196 | 196 | 24.3 | |
| 100 | 423 | 735 | 220 | 175 | 36.1 | |
| 125 | 466 | 814 | 240 | 194 | 55.3 | |
| 150 | 521 | 917 | 270 | 217 | 74.1 | |
| 200 | 630 | 1108 | 320 | 268 | 145.0 | |
| 250 | 738 | 1310 | 370 | 320 | 220.1 | |
| 300 | 846 | 1512 | 420 | 372 | 317.9 | |
