| 厂家(产地) | 江苏无锡 |
|---|---|
| 表面处理 | 热镀锌 喷漆 等等 |
| 材料 | 扁钢 圆钢 麻花钢 钢板等等 |
| 认证 | iso9001 |
| 材质 | Q235 304 316 等等 |
| 产地 | 江苏无锡 |
| 厂家 | 无锡 |
| 规格 | G303/30/100等等，具体需求询问客服 |
| 抗压强度 | 强 |
| 类型 | 方形井盖 水沟盖 平台板等等 |
| 适用范围 | 电力 化工 环保 市政 医药 造纸 食品 房地产 等等 |
| 销售方式 | 直销 |
| 用途 | 平台,污水处理,型材料 |
| 载荷 | 公称载荷 |
| 执行质量标准 | 国标 |
| 孔型 | 长方形 |
| 贸易属性 | 外贸+内贸 |
| 发货期限 | 3天 |
| 品牌 | 格林美 |
| 网孔宽 | 50（mm） |
| 网孔长 | 50（mm） |
联系方式
手机： 蒋经理 18626308399
许经理 18505108689
电话：0510-85583938
传真：0510-85581738
邮箱：710057248@qq.com
网站：www.glmggb.com
地址：江苏省无锡市惠山区石塘湾梅秦路99号简介编辑 钢格板一般采用碳钢制作，外表热镀锌，可以起到防止氧化的作用。也可以采用不锈钢制作．钢格板具有通风，采光，散热，防滑，防爆等性能。 钢格板是用扁钢按照一定的间距和横杆进行交叉排列，通过压焊机或者人工将其焊接成中间带有方形格子的一种钢铁制品，钢格板主要用来做水沟盖板，钢结构平台板，钢梯的踏步板等．横杆一般采用经过扭绞的方钢. 用途 编辑 钢格板适用于合金，建材，电站，锅炉。造船。石化

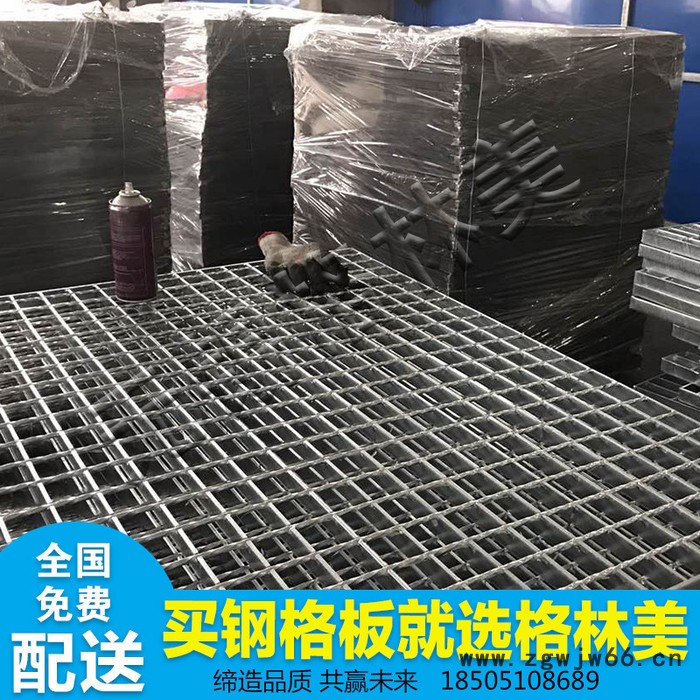

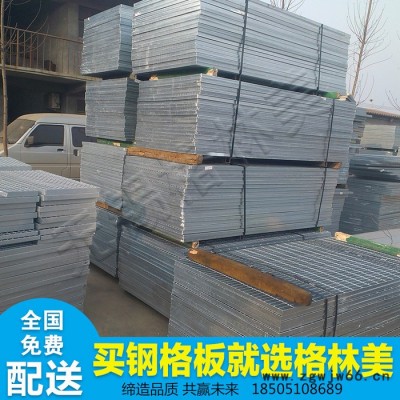

钢格板 ，化工及一般工业厂房、市政建设等行业，具有通风透光、防滑，承载力强，美观耐用，易于清扫，安装简便等优点。钢格板已在国内外各行各业得到广泛应用，主要用作工业平台，梯踏板，扶栏，通道地板，铁路桥侧道，高空塔架平台，排水沟盖，井盖，道路隔栅，立体停车场，机关、学校、工厂、企事业、运动场、花园别墅的围栏，也可用作民宅的外窗，阳台护栏，高速公路、铁路的护栏等。 钢格板不同用途的系列分类：系列1（间距30mm）钢格板是最常用型，用途遍及各工业领域的产品，这种系列钢格板的受荷扁钢中心距离为30mm,符合美国标准规定，在整个钢格板系列中，对表面冲击具有最强的抵抗力。它广泛地应用于电厂、提炼厂、污水处理厂、粮仓、化工厂、公 钢格板 路、机场和码头等平台、走道和排水沟盖、楼梯踏步等。其中齿型钢格板可用于潮湿、滑腻的地方，尤其适用于海上采油平台。系列2（间距40mm）钢格板是最经济最轻便型，符合英国标准规定的固定平台，走道及楼梯的规格，在跨距小的场合下，这是最理想的产品，即使在运输设备走道那样的负荷下也不例外，也可用来做仓库的货架、楼阁的面板、栈桥、防护栅栏、太阳帘等。系列3（间距60mm）钢格板是特别为采矿工业的应用而发展的品种，它解决了矿物溅落在板面上的难题。这个系列的钢格板具有名义尺寸为50*60mm的通空，容许大多数的溅落料穿落，从而保证了板面的干净和安全，这种产品常常被指定用在破碎系统中的板面，输送线上的走道以及球磨机，加工厂及运转站等。钢格板作为一种新型工程材料，主要在冶金、能源、船舶、市政、石化、交通、建材、国防等领域用作平台、栈桥、桥梁、公路护栏、沟盖板、栅栏、大门等设施。目前我国年需钢格板约27万吨。因此钢格板的市场前景十分广阔。 包装 编辑 钢格板包装，一般有三种包装方法：打包带打捆，一般适用于比较整齐的钢格板；螺丝杆固定，采用4根螺丝杆传过钢格板孔径，用螺丝锁定的保证方法；托盘保证，一般针对出口装箱。主要是根据客户的情况而定，如果货不多，又不需要用叉车装卸的，一般散装比较方便。反之货物比较多，采用叉车装卸的一般打包会更方便，总之，一切为了客户方便，保护产品运输途中不产生货损为准。 生产标准 编辑 中国、YB/T4001.1-2007标准（中国为2010年最新版钢格板标准）；另外美国、英国、澳大利亚和新西兰也有其各自标准，也可按照英国BS4592-1-1995和美国ANSI/NAAMM（MBG531-88）等标准生产。钢材标准按照GB700-88，GB1220-92执行。根据美国商务部的公告，中国生产商、出口商，将被征收高达145.18%的反倾销税。公告称，从2006年到2008年，从中国出口到美国的钢格板激增了538.44%，2008年，中国向美国出口的钢格板价值约为9070万美元。 表面处理 编辑 热镀锌、冷镀锌、喷漆、不处理。 构造 编辑 钢格板由负载扁钢和横杆按一定的间距经纬排列而成格栅，经向为负载扁钢，即钢格板的长度方向；纬向为横杆，即钢格板的宽度方向。 焊接注意 编辑 1、在负载扁钢和横杆的每个交点 处，应通过焊接、铆接或压锁将其固定。 2、钢格板的焊接优先采用压力电阻焊，也可采用电弧焊。 3、钢格板的压锁可采用压力机将横杆压入负载扁钢将其固定。 4、钢格板应根据用户的需要，加工成各种尺寸的形状。 5、负载扁钢的间距和横杆的间距可由供需方根据设计要求确定。作工业平台，建议负载扁钢的间距不得大于40mm，横杆间距不得大于165mm。 在负载扁钢的端头，应使用与负载扁钢同规格的扁钢进行包边。在特别使用的场合，可使用型钢或直接用挡边板包边，但包边板的截面积不得小于负载扁钢的截面积。包边采用焊高不小于负载扁钢厚度的单面贴角焊，焊缝长度不得小于负载扁钢厚度的4倍。在包边板不承受荷载的情况下，允许间隔4根负载扁钢焊接一处，但间距不得大于150mm。在包边板承受荷载的情况下，不允许间隔焊接，而且必须满焊。楼梯踏步板的端边板必须单面满焊。与负载扁钢同向的包边板，必须与每一根横杆焊接。钢格板中的切口、开孔等于或大于180mm的，应作包边处理。楼梯踏步板如有前沿包边护板，必须贯穿整个踏步。钢格板的负载扁钢，可采用平面扁钢、I型扁钢或纵剪带钢。钢格板的负载扁钢，可以带有齿型，以增加钢格板的防滑力，齿型尺寸如图2所示。在每100mm内不能少于5齿。齿型尺寸平台上的钢格板的最小宽度不得小于300mm。 制作方法 编辑 压焊钢格板是由负荷扁钢和横杆按一定间距 经纬排列，采用200吨液压电阻焊自动化设备焊接成原板，经切割，开孔，包边等工序加工而成客户要求的产品。 受荷扁钢间距：两相邻受荷扁钢的中心距，常用30mm，40mm两种。 横杆间距：两相邻横杆的中心间距通常为50mm，100mm，两种，可按客户要求生产。 与花纹钢板和其它格栅比较，钢格板有如下优越性： 节省材料：承受相同荷载条件下最省材料的方式，相应地，可减少支撑结构的材料。 减少投资：省材料，省人工，省工期，免清洁和维护。 施工简便：在预安装好的支撑上用螺栓夹固定或焊接固定，一人即可完成。 节省工期：产品无需现场再加工，安装非常迅速。 经久耐用：出厂前经热浸锌防腐处理，耐冲击和重压能力强。 现代气派：外形美观，设计规范，通风透 光，给人以整体流畅的现代感受。 结构轻便：用材少，结构轻，且易于吊装。 防积污物：不积雨水，冰雪和灰尘。 减少风阻：因通风好，遇大风风阻小，减少风力破坏。 设计简便：无需小支梁，结构简单，设计简化；无需设计钢格板详图，只注明型号即可，厂方可代客户设计排板图。 通风，采光，散热，防爆，防滑性能好：酸碱腐蚀能力：在PH 6至PH 12.5范围内，锌层表面形成稳定的保护膜，耐腐蚀性能好。 分类 编辑 不锈钢型 不锈钢钢格板在国内外的各类工厂和工程项目中得以广泛应用。不锈钢钢格板可分为平面型、齿型、I型，有200多个规格品种（根据不同的使用环境，可对其表面进行不同的防护处理）。 制作方式 机器压焊使用高压电阻压焊机，机械手自动将横杆横放在均匀排列的扁钢上，通过强大的电焊功率和液压力将横杆压焊入扁钢内，从而可以得到焊点坚固，稳定性和强度极高的高品质钢格板。不锈钢格板具有重量轻、强度高、承载能力大、省材经济、通风透光、现代气派、外形美观、防滑安全、易于清扫、安装简便、经久耐用。 特点 1）重量轻、强度高、承载能力大、省材经济、通风透光、现代气派、外形美观。 2）防滑安全、易于清扫、安装简便、经久耐用。 平台型 平台钢格板是一种应用十分广泛的钢格栅板产品，此种钢格板在工业各领域得到广泛的应用，对表面冲击具有最强的抵抗力，尤其横杆间距为50mm的钢格板具有很强的抗侧向冲击的能力。平台钢格板适用于合金，建材，电站，锅炉，造船，石化，化工及一般工厂房、市政建设等行业，具有通风透光、防滑，承载力强，美观耐用，易于清扫，安装，是一种更新换代的新型建筑产品。可在周边增焊踢板（挡边板）、花纹板护板，安装连接件等附件。可采用与承载扁钢不同规格的扁钢包边，或用角钢、槽钢、方管等包边；还可在需经常移动或打开的钢格板上安装把手和铰链。 平台钢格板的特点：可以在周边增焊踢板（挡边板）、花纹板护板，安装连接件等附件；采用与承载扁钢不同规格的扁钢包边，或用角钢、槽钢、方管等包边；可在需经常移动或打开的平台钢格板上安装把手和铰链。平台钢格板也是钢格板的一种，它主要是用在工作平台走廊做走道板，一般都属于高空作业，是一种由承载扁钢与横杆按照一定的间距正交组合，通过焊接或压锁加以固定的开敞板式钢构件。由于平台钢格板属于高空作业，所以它只需要达到载人要求就可以，一般跨度都在1000以内，其人们常用253/30/100或者303/30/100；如果跨度在1000-1500以内的话我们则采用323/30/100。 水沟盖板 钢格板 水沟盖板采用钢格板设计制造，广泛用于城市道路，广场，园林，码头，机场，停车场，公路，铁路，工业工程等各类工业民用建筑。 产品特点： 外形美观：线条简捷。银色外表，现代潮流。 最佳排水：漏水面积达83.3%，是铸铁的两倍多。 热浸镀锌：防锈力强，免维护及更换。 防盗设计：盖与框用铰联接，防盗，安全，开启方便。 节省投资：大跨。重载时，比铸铁价低且节省被盗话压碎更换的费用。 高 强 度：强度和韧性远高于铸铁，可用于码头，机场等大跨度和重载荷的环境。 规 格 多：满足不同环境，载荷。跨度，尺寸及形状所需。 钢格栅板 产品应用图片 按YB/4001-2007标准制造各类钢格栅板。 产品用于工业平台、天桥、楼梯踏板、内盖板等。 复合型 复合钢格板是由具有一定横跨能力的钢格板和密封表面的花纹板组合而成的一种产品，它可任何一种型号的钢格板和不同厚度的工化纹钢板构成。最常用的钢格板是G323/40/100作低板；花纹钢板常用3mm厚板，也可采用4mm,5mm或6mm的板。 钢格板的固定方法 可选用焊接和安装夹紧固两种方式。焊接的优点是永久固定，不会松脱，具体位置在钢格板的每个角第一根扁钢上，焊缝长不小于20mm，高不小于3mm的角焊。安装夹的优点是破坏热浸锌层及拆卸方便，每块板至少需要4套安装夹，安装夹的使用数量随着板长度的增加而增加中。最安全的方法是不用下夹，直接将螺钉头焊在梁上，保证钢格板不会因安装夹松脱而从梁上滑落。 插接型 插接钢格板又叫压缩钢格板，由一定尺寸的普碳扁钢、不锈钢、黄铜板、铝板经开槽（孔）、插接、焊接、 精整等工序制造而成。具有轻便、高强、防腐、免维护、美观等众多优点。 玻璃型 编辑 玻璃钢格板又称聚酯格栅板具有轻质，高强，坚韧，稳固,防滑，耐腐，阻燃，绝缘，导热系数低，无电火花等优良特性，广 泛适用于石油化工，电力，海洋工程，电镀，船舶，水和废水处理，造纸，酿酒，制药等行业的工作平台，楼梯踏步，水沟盖板，桥梁走道，滤板，填料支架等，是腐蚀环境中的理想承重构件。 吊顶型 钢格板吊顶是一种采用钢格板设计制造室内吊顶产品。它具有钢格栅板的结构轻便，美观，高强度可行人的 特点，并且安装简便，在钢格板的表面经过热浸锌，具有30年防腐耐用且免油漆维护的特眯。钢格板吊顶是具有一定的承载能力并且具有装饰性的钢格栅板产品，由一定尺寸普通Q235低碳扁钢、不锈钢、黄铜板、铝板经开槽（孔）、插接、焊接、精整等工序制造而成。本产品具有焊点牢固、孔距均匀、网面平整，设计美观，实用，既是使用品，又是艺术品。钢格板吊顶广泛适用于烟草制造、工业厂房、大型体育场馆、会展中心、大型商业、车站、码头、机场等工业及民用建筑的吊顶。 钢格板吊顶产品特点： 1、钢格板吊顶具的高强度、轻结构、牢固的网格压焊结构使其具有高承载，结构轻，便于吊卸，安装等特点。 2、钢格板作为吊顶使用，具有外形美观、经久耐用：热浸锌表面处理使其具有相当好的防腐能力，表面光泽美观。 3、使用本产品具有良好的通风、采光、散热、防爆、防滑性能。 4、作为吊顶使用便于自清洁、易于维护。使用寿命长。 2010年以来，插接钢格板广泛应用民用及商用建筑、剧院、地铁、城铁等市政工程领域，产品具有轻便、高强、防腐、免维护、美观等众多特点，现广泛应用于民用及商用建筑、剧院、地铁、城铁等市政工程领域 钢格板吊顶的安装与固定方法如下： 钢格板的固定有焊接和安装两种方法。对永久性不需拆卸，可采用焊接，将其焊在支承物上.具体位置，在板的每个角第一根扁钢上，焊接长不小于20毫米，高不小于3毫米的角焊.采用安装夹具有不破坏锌层和拆卸方便的优点，可使用安装夹固定，每块板至少应采用四个安装夹，对较大的板块最好在可利用的支承物上多安装几个。 具体选用见表： A型：由一块带双钩的上压板，一块带齿的下压板和一支M8的内六角螺栓组成。 B型：由一块带双钩的上压板（其中一个钩可将相邻的两块钢格板括在一起），一块带齿的下压板和一支>M8的内角螺栓组成。 C型：由一块带双钩的上压板和一支可焊接在支撑构件上的M8的六角头螺栓组成。 对插型 对插钢格栅板（又名压锁钢格栅板）由一定尺寸的普碳扁钢、不锈钢、黄铜板、铝板经开槽（孔）、插接压 锁、焊接、精整等工序制造而成。对插钢格栅板涵概了压焊钢格栅板的高强、防腐、免维护等特点，又独具组合均匀精密，结构轻便精美、自然和谐、格调雅致特点。广泛应用于民用及商用建筑、剧院、地铁、城铁等市政工程领域，可用于吊顶、室内外装潢装修、平台走道、通气窗（井）、广告牌匾、各种盖板等。对插钢格栅板的类型可分为四种： 1、普通型承载扁钢切槽后，横杆扁钢压锁成型。生产普通型钢格栅板的最大加工高度为100mm。钢格栅板长度通常小于2000mm。 2、整体型承载扁钢和横杆扁钢具有相同高度切槽深度为承载扁钢的1/2。钢格栅板高度不大于100mm。钢格栅板长度通常小于2000mm。 3、遮阳型承载扁钢开30°或45°斜槽，槽杆扁钢开槽压锁成型。根据不同需要可交工其他间距、规格的格栅板，可使用普通碳钢、不锈钢、铝等材料。格栅板高度小于100mm。 4、重载型格栅板受高扁钢和横杆扁钢互相咬合、在1200吨的压力下压紧成型。适用于跨距高承荷载场合。 花纹板 花纹钢板重 钢格板 量最重,在2kN/m2、4kN/m2荷载作用下的挠度是钢格板的2倍,实际使用情况也是花纹钢板的脚感非常差。且凹陷处积水、积灰。钢格板在超过4kN/m2荷载后还可增加许多安全使用荷载,而花纹钢板在4kN/m2时,挠度已达8.4mm,从使用条件看钢格板比花纹钢板有较大的优势。
