产地 | 河南 |
---|---|
结构类型 | 滚筒球磨机 |
类型 | 球磨机 |
应用领域 | 选矿 |
排矿方式 | 格子型 |
磨矿方式 | 卧式 |
品牌 | 邦隆 |
加工定制 | 是 |
球磨机长度 | 中长磨机 |

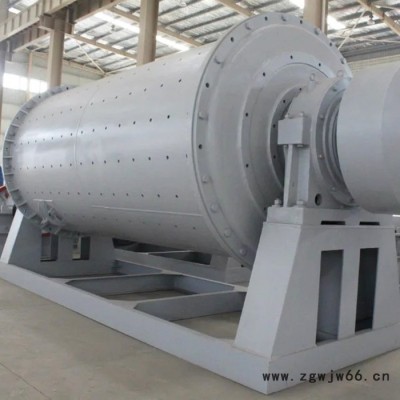

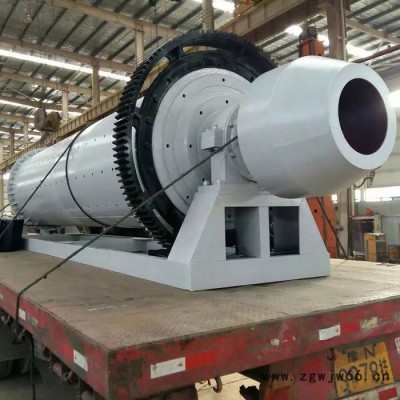

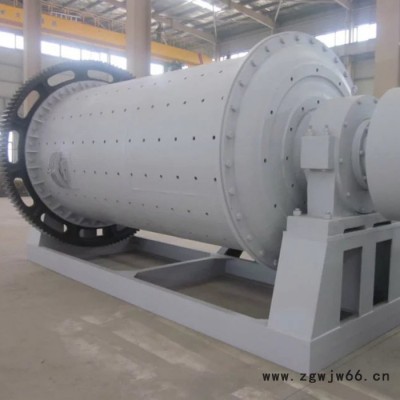

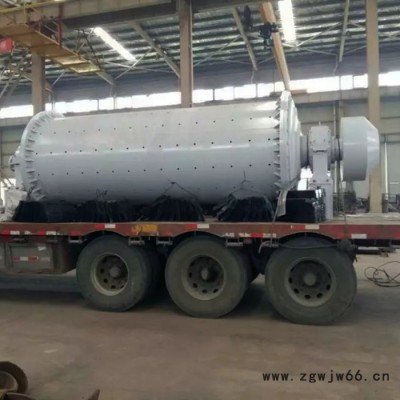

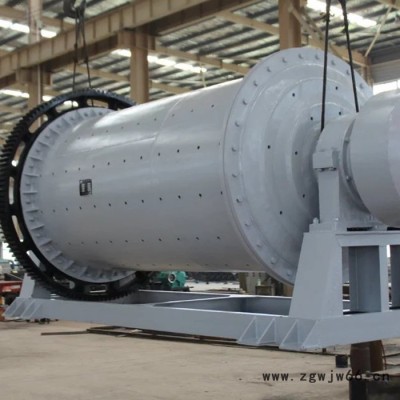

产品介绍
球磨机是研磨设备中的一种,与各种研磨设备相吻合,都是物料被粉磨的关键设备,球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。节能球磨机,采用自动调心双列向心球面滚子轴承,运转阻力小,节能效果显著。筒体部分,在原有筒体出料端增加了一段圆锥筒体,既增加了磨机的有效容积,又使筒内介质分配更加合理。本产品广泛用于有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用.
产品优势
1、传动采用滚动轴承替代滑动轴承,摩擦力大大降低,启动容易,节能显著。
2、出料端采取维体设计,既增加了容积又迫使锥体端的物料和钢球分级,愈接近出口,钢球直径愈小,增加了反复研磨工作。
3、采用沟槽式环形衬板,增加了球、矿接触表面,加强了研磨作用,且对矿石有提升能力,减少了能耗。
4、采用整体机架,便于土建施工放设备安装。
工作原理
球磨机电机通过减速装置驱动筒体工作,然后使我们的物料送进筒体,经过钢球抛动然后借助于离心力的关系,便产生抛落和泻落,矿石在冲击和研磨作用下逐步被粉碎。另外被粉碎的矿石经排料部分排出筒外,排出的矿物在螺旋分级机中经分级出合格产品后,粗砂通过联合进料器再回到球磨机内继续粉磨。 供料机连续均匀地喂料,矿石经联合进料器连续均匀地进入球磨机,被磨碎的物料源源不断地从球磨机中排出。湿式球磨机是可以每天24小时连续工作的粉磨设备。
产品参数
型号 | 筒体转速 | 装球量 | 给料粒度 | 产品细度 | 产量 | 配用电机功率 | 重量 |
Ф900×1200 | 36 | 1.0 | ≤20 | 0.074-0.4 | 0.5-1.5 | 18.5 | 4 |
Ф900×1800 | 36 | 1.5 | ≤20 | 0.074-0.4 | 1.1-3.5 | 22 | 4.8 |
Ф900×3000 | 36 | 2.6 | ≤20 | 0.074-0.4 | 1.5-4.8 | 30 | 6 |
Ф1200×2400 | 31 | 3.5 | ≤25 | 0.074-0.4 | 1.6-5 | 30 | 9.5 |
Ф1200×4500 | 31 | 6.5 | ≤25 | 0.074-0.4 | 1.6-5.8 | 4.5 | 13.1 |
Ф1500×3000 | 27 | 6.8 | ≤25 | 0.074-0.4 | 2-6.3 | 75 | 16 |
Ф1500×4500 | 27 | 10 | ≤25 | 0.074-0.4 | 3-9 | 110 | 19 |
Ф1500×5700 | 27 | 13 | ≤25 | 0.074-0.4 | 3.6-11 | 130 | 24 |
Ф1830×3000 | 25 | 10 | ≤25 | 0.074-0.4 | 4-11 | 130 | 25 |
Ф1830×3600 | 25 | 12 | ≤25 | 0.074-0.4 | 4.3-12 | 155 | 32 |
Ф1830×4500 | 25 | 15 | ≤25 | 0.074-0.4 | 4.5-16 | 155 | 33.7 |
Ф1830×6400 | 25 | 21 | ≤25 | 0.074-0.4 | 6-17 | 210 | 38 |
Ф1830×7000 | 25 | 23 | ≤25 | 0.074-0.4 | 6.5-18 | 210 | 43 |
Ф2100×3000 | 23 | 13 | ≤25 | 0.074-0.4 | 5-15 | 180 | 32 |
Ф2100×3600 | 23 | 16 | ≤25 | 0.074-0.4 | 6-17 | 210 | 35.8 |
Ф2100×4500 | 23 | 20 | ≤25 | 0.074-0.4 | 7-21 | 245 | 42.6 |
Ф2100×7000 | 23 | 31 | ≤25 | 0.074-0.4 | 8-25 | 280 | 55 |
Ф2200×3600 | 21.7 | 17.5 | ≤25 | 0.074-0.4 | 8-21 | 245 | 42.8 |
Ф2200×4500 | 21.7 | 22 | ≤25 | 0.074-0.4 | 9-25 | 280 | 46.5 |
Ф2200×6500 | 21.7 | 32 | ≤25 | 0.074-0.4 | 11-31 | 380 | 50.2 |
Ф2200×7500 | 21.7 | 36.5 | ≤25 | 0.074-0.4 | 12-32 | 380 | 53.2 |
Ф2200×9000 | 21.7 | 44 | ≤25 | 0.074-0.4 | 13-40 | 475 | 59.5 |
Ф2400×3600 | 21 | 21 | ≤25 | 0.074-0.4 | 9-25 | 280 | 61.8 |
Ф2400×4500 | 21 | 26 | ≤25 | 0.074-0.4 | 10-32 | 380 | 65 |
Ф2400×6500 | 21 | 38 | ≤25 | 0.074-0.4 | 13-40 | 475 | 74.5 |
Ф2400×7000 | 21 | 41 | ≤25 | 0.074-0.4 | 14-42 | 475 | 767 |
Ф2400×7500 | 21 | 44 | ≤25 | 0.074-0.4 | 15-45 | 475 | 78.9 |
Ф2400×10000 | 21 | 58 | ≤25 | 0.074-0.4 | 18-55 | 680 | 94.5 |
Ф2400×11000 | 21 | 64 | ≤25 | 0.074-0.4 | 19-58 | 680 | 99.2 |
Ф2400×13000 | 21 | 75 | ≤25 | 0.074-0.4 | 25-60 | 800 | 115.2 |
Ф2700×3600 | 20.7 | 26 | ≤25 | 0.074-0.4 | 12-35 | 380 | 82 |
Ф2700×4000 | 20.7 | 29 | ≤25 | 0.074-0.4 | 15-36 | 380 | 85 |
Ф2700×4500 | 20.7 | 33 | ≤25 | 0.074-0.4 | 15-40 | 430 | 97 |
Ф3000×9000 | 19 | 109 | ≤25 | 0.074-0.4 | 22-80 | 800 | 168.6 |
Ф3000×12000 | 19 | 134 | ≤25 | 0.074-0.4 | 25-85 | 800 | 196.3 |
Ф3200×4500 | 19 | 82 | ≤25 | 0.074-0.4 | 18-55 | 680 | 156.5 |
Ф3600×4500 | 17 | 59 | ≤25 | 0.074-0.4 | 30-100 | 850 | 162 |
Ф3600×6000 | 17 | 78 | ≤25 | 0.074-0.4 | 35-120 | 1250 | 186 |
Ф3600×8500 | 17 | 111 | ≤25 | 0.074-0.4 | 50-150 | 1800 | 260 |
