| 表面处理 | 镀蓝白锌 |
|---|---|
| 材质 | 铝合金 |
| 产地 | 天津 |
| 公称通径 | 6mm-219mm |
| 规格 | 6-406 |
| 类型 | 铝合金管夹 |
| 适用范围 | 液压油管，水管，固定 |
| 销售方式 | 直销 |
| 颜色 | 银色 |
| 执行质量标准 | 国标 |
| 标准类型 | 国标 |
| 紧固直径 | 6mm |
| 贸易属性 | 外贸+内贸 |
| 发货期限 | 7天 |
| 品牌 | 派瑞特 |
| 型号 | 管夹 |
| 加工定制 | 否 |
| 打样周期 | 5-6天 |
| 系 | 订货号码 | 管外径 | 内径 | 外径 | 管夹体 | 盖板 | 焊接底板 | 螺栓 | |||||||||||||
| L1 | L2 | H | S | 宽 | L1 | L2 | S | B | D1 | L1 | L2 | B | S | H | D | ||||||
| 1 | THAG1-106 | 6 | 55 | 33 | 32 | 2 | 30 | 55 | 33 | 8 | 30 | 11 | 74 | 33 | 30 | 8 | 8 | 18 | M10×45 | ||
| THAG1-108 | 7 | ||||||||||||||||||||
| THAG1-109.5 | 9.5 | 3/8 | |||||||||||||||||||
| THAG1-110 | 10 | 1/8 | |||||||||||||||||||
| THAG1-112.7 | 12.7 | 1/2 | |||||||||||||||||||
| THAG1-113.5 | 13.5 | 1/4 | |||||||||||||||||||
| THAG1-114 | 14 | ||||||||||||||||||||
| THAG1-115 | 15 | ||||||||||||||||||||
| THAG1-116 | 16 | 5/8 | |||||||||||||||||||
| THAG1-117.2 | 17.2 | 3/8 | |||||||||||||||||||
| THAG1-118 | 18 | ||||||||||||||||||||
| 2 | THAG1-218 | 18 | 70 | 45 | 48 | 2 | 30 | 70 | 45 | 8 | 30 | 11 | 85 | 45 | 30 | 8 | 8 | 18 | M10×60 | ||
| THAG1-219 | 19 | 3/4 | |||||||||||||||||||
| THAG1-220 | 20 | | |||||||||||||||||||
| THAG1-221.3 | 21.3 | 1/2 | |||||||||||||||||||
| THAG1-222 | 22 | 7/8 | |||||||||||||||||||
| THAG1-225 | 25 | | 1 | ||||||||||||||||||
| THAG1-226.9 | 26.9 | 3/4 | |||||||||||||||||||
| THAG1-228 | 28 | ||||||||||||||||||||
| THAG1-230 | 30 | ||||||||||||||||||||
| 3 | THAG1-330 | 30 | | 85 | 60 | 60 | 2 | 30 | 85 | 60 | 8 | 30 | 11 | 100 | 60 | 30 | 8 | 8 | 18 | M10×70 | |
| THAG1-332 | 32 | 11/4 | |||||||||||||||||||
| THAG1-333.7 | 33.7 | 1 | |||||||||||||||||||
| THAG1-335 | 35 | ||||||||||||||||||||
| THAG1-338 | 38 | 11/2 | |||||||||||||||||||
| THAG1-340 | 40 | ||||||||||||||||||||
| THAG1-342 | 42 | 11/4 | |||||||||||||||||||
| 4 | THAG1-442 | 42 | 11/4 | 115 | 90 | 89 | 3 | 45 | 115 | 90 | 8 | 45 | 14 | 140 | 90 | 45 | 10 | 8 | 20 | M10×100 | |
| THAG1-444.5 | 44.5 | 13/4 | |||||||||||||||||||
| THAG1-448.3 | 48.3 | 11/2 | |||||||||||||||||||
| THAG1-450.8 | 50.8 | 2 | |||||||||||||||||||
| THAG1-455 | 55 | ||||||||||||||||||||
| THAG1-457 | 57 | | 21/4 | ||||||||||||||||||
| THAG1-460.3 | 60.3 | 2 | |||||||||||||||||||
| THAG1-463.5 | 63.5 | 21/2 | |||||||||||||||||||
| THAG1-465 | |||||||||||||||||||||
| THAG1-470 | |||||||||||||||||||||
| 5 | THAG1-570 | 70 | 150 | 122 | 120 | 3.5 | 60 | 150 | 122 | 8 | 60 | 18 | 180 | 122 | 60 | 10 | 12 | 24 | M10×130 | ||
| THAG1-575 | 70 | ||||||||||||||||||||
| THAG1-576.1 | 76.1 | 21/2 | 3 | ||||||||||||||||||
| THAG1-580 | 80 | ||||||||||||||||||||
| THAG1-582.5 | 82.5 | 31/4 | |||||||||||||||||||
| THAG1-588.9 | 88.9 | 3 | |||||||||||||||||||
| 6 | THAG1-688.9 | 88.9 | 3 | 205 | 168 | 167 | 4 | 80 | 205 | 168 | 12 | 80 | 22 | 225 | 168 | 80 | 15 | 18 | 30 | M10×190 | |
| THAG1-6100 | 100 | ||||||||||||||||||||
| THAG1-6102 | 102 | 31/2 | |||||||||||||||||||
| THAG1-6108 | 108 | 41/4 | |||||||||||||||||||
| THAG1-6114 | 114 | 4 | |||||||||||||||||||
| THAG1-6127 | 127 | 5 | |||||||||||||||||||
| THAG1-6133 | 133 | 51/4 | |||||||||||||||||||
| 7 | THAG1-7133 | 133 | 51/4 | 250 | 205 | 200 | 4 | 90 | 250 | 205 | 12 | 90 | 26 | 270 | 205 | 90 | 15 | 21 | 30 | M10×220 | |
| THAG1-7140 | 140 | 5 | |||||||||||||||||||
| THAG1-7152 | 152 | 6 | |||||||||||||||||||
| THAG1-7159 | 159 | 61/4 | |||||||||||||||||||
| THAG1-7165 | 165 | 61/2 | |||||||||||||||||||
| THAG1-7168 | 168 | 6 | |||||||||||||||||||
| 8 | THAG1-8168 | 168 | 6 | 336 | 265 | 270 | 5 | 120 | 336 | 265 | 20 | 120 | 35 | 380 | 265 | 120 | 25 | 21 | 35 | M10×300 | |
| THAG1-8177.8 | 177.8 | 7 | |||||||||||||||||||
| THAG1-8193.7 | 193.7 | 75/8 | |||||||||||||||||||
| THAG1-8216 | 216 | 81/2 | |||||||||||||||||||
| THAG1-8219 | 219 | 8 | |||||||||||||||||||
| 9 | THAG1-9219 | 219 | 8 | 470 | 395 | 410 | 8 | 160 | 470 | 395 | 25 | 160 | 35 | 520 | 395 | 160 | 30 | 38 | 40 | M10×450 | |
| THAG1-9273 | 273 | 10 | |||||||||||||||||||
| THAG1-9324 | 324 | 12 | |||||||||||||||||||
| 10 | THAG1-10356 | 356 | 14 | 630 | 534 | 530 | 20 | 180 | 630 | 534 | 25 | 168 | 35 | 680 | 534 | 180 | 30 | 38 | 40 | M10×560 | |
硬管管路的布置用管夹可以缓冲振动吗？
1、硬管的主要失效型式为机械振动引起的疲劳失效，因此当管路较长时，需加管夹支撑，不仅可以缓冲振动，还可减少噪音。在有弯管的管路中，在弯管的两端直管段处要加支撑管夹固定，在与软管连接时，应在硬管端加管夹支撑。 2、避开障碍物时不要使用太多的90度弯曲钢管，流体经过一个90度的弯曲管的压降比经过两个45度的弯曲管还大。现货库存重型铝合金管夹 船用铝合金管夹 耐高温铝合金管夹 防腐蚀铝合金管夹 管夹 管道固定夹如
3、布置管路时，尽量使管路远离需经常维修的部件。
4、管路排列应有序、整齐，便于查找故障、保养和维修管夹应用范围
轻型系列管夹应用于 6 种尺寸系列的普通机械压力管子，管子外径 6-57mm。
双联系列管夹应用于 5 种尺寸系列的机械压力管子，管子外径 6-42mm。
现货库存重型铝合金管夹 船用铝合金管夹 耐高温铝合金管夹 防腐蚀铝合金管夹 管夹 管道固定夹
重型系列管夹应用于 8 种尺寸系列的高机械压力管子，管子外径 8-273mm。

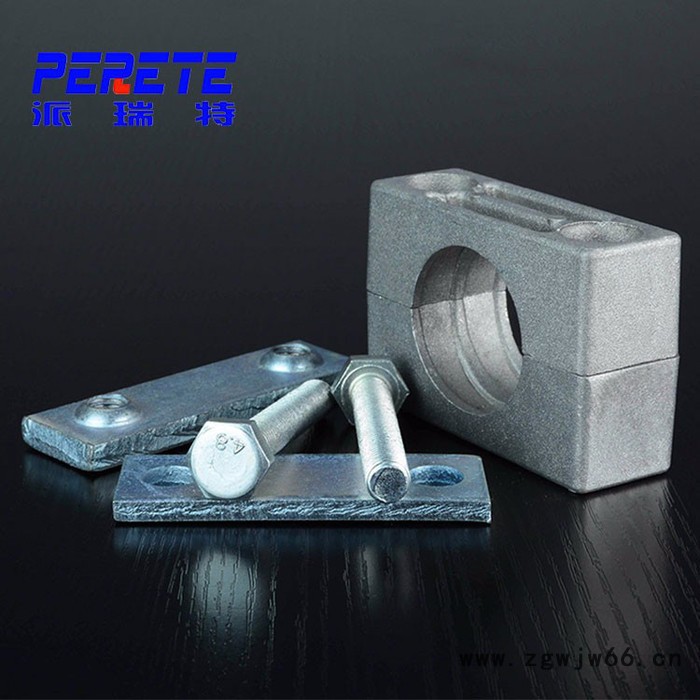

管夹材料特性 密度、弯曲强度、冲击韧性、压缩强度、弹性模量、拉伸强度、耐温、颜色现货库存重型铝合金管夹 船用铝合金管夹 耐高温铝合金管夹 防腐蚀铝合金管夹 管夹 管道固定夹管夹安装程序 装配在焊接板上 装配前，为知道管夹夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。再放上另一半管夹身和盖板，用螺钉拧紧。 切忌直接焊接已装好管夹的底板。 装地导轨上 ，导轨可焊在基础上，或用螺钉固定，随后将导轨螺母推入轨内，并转 90 度，将下半个管夹身嵌入螺母，放上需固定的管子，再放上上半个管管夹身和盖板，用螺钉固定。现货库存重型铝合金管夹 船用铝合金管夹 耐高温铝合金管夹 防腐蚀铝合金管夹 管夹 管道固定夹 叠起装配，导轨可焊在基础上，或用螺钉固定，先装上下半个管夹身，放上需固定的管子再放上上半个管夹身，用螺钉固定。
