产地 | 广东 |
---|---|
产品别名 | 喷砂机 抛丸机 |
适用范围 | 五金 铝材 灯饰 齿轮等等 |
种类 | 自动喷砂机 |
干湿类型 | 干式喷砂机 |
品牌 | 红海机械 |
型号 | Q3210 |
加工定制 | 否 |

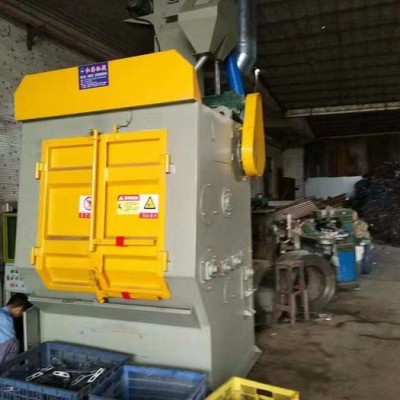

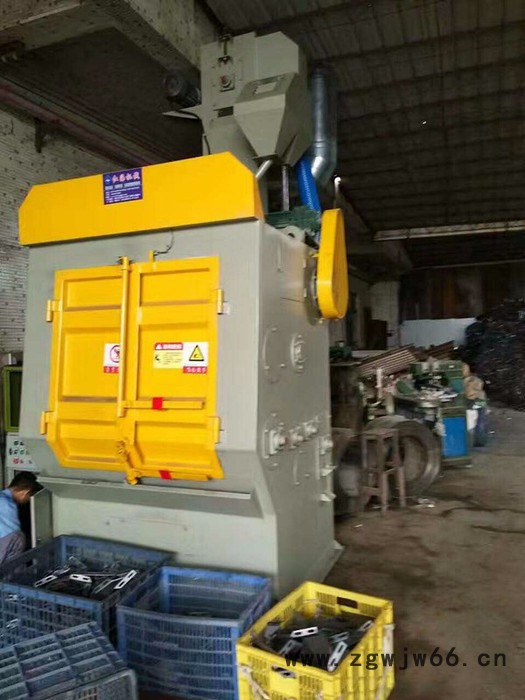

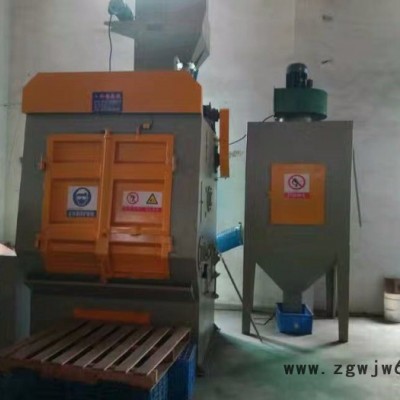

红海机械Q3210 抛丸机厂家 履带式抛丸机 滚筒式抛丸机 广东喷砂机
一、机器的用途及特点
本机是一种中型抛丸清理设备,适用于机床、汽车、纺织
机械、冶金、航天等行业中的小型铸件、锻件、冲压件、齿轮、
弹簧等的清砂、除锈、去除氧化皮和表面强化,尤其适用于怕
磕碰的零件的清理及强化处理。
该机是综合国内外先进技术设计研制的革新产品,具有清
理效果好、结构紧凑、噪音小、成套性好等优点。其主要特点
有:
1.1 该机采用了悬壁离心式高效抛丸器,结构简单、叶片
更换方便、清理效率高;
1.2 采用耐磨橡胶履带,减轻了工件碰撞损伤现象,降低
了设备运行时的噪音;
1.3 采用了袋式除尘器,粉尘排放浓度低于**规定的标
准,改善了工人的劳动环境;
1.4 工件清理完毕后可自动卸料,降低了工人的劳动强度。
二、主要结构及工作原理
本机由清理室、履带传动、弹丸循环系统、抛丸器、分离
器、除尘器、电器等部分组成。
工作原理:在清理室中加入规定数量的工件,机器启动后,
滚筒开始旋转,被清理的工件由橡胶履带带动在滚筒内作连续
均匀的翻转,同时抛丸器高效抛出弹丸形成扇形弹束,均匀的
打在工件表面上,从而达到清理和强化的目的。抛出的弹丸及
砂粒经橡胶履带均匀排布的小孔流入清理室底部的钢板筛上,
钢板筛将较大的颗粒筛出,钢丸及细砂落至筛下的螺旋输送器
中,被送入提升机内,由提升机提至丸砂分离器中进行分离,
粉尘由风机吸送至袋式除尘器内经布袋过滤,清洁空气排入大
气层,布袋上灰尘由手动振打落入除尘器下部集尘箱内,定期
除尘。旧砂经流砂管与未能分离完成的丸砂混合物,经流丸管
流入清理室。重新参加分离,分离后干净的弹丸,经流丸管再
次流入抛丸器内重新开始抛丸工作。
三、主要技术参数
端盘直径 Φ1000mm
端盘转速 3.6rpm
被清理工件**大清理重量(易翻滚件) 12kg
**大装机重量 400-500kg
生产率 1500-2500kg/h
抛丸器转速 2900rpm
叶片回转直径 Φ250mm
抛丸量 200kg/min
抛丸器功率 11kw
除尘器风量 3600m3/h
除尘器风机功率 5.5kw
设备总功率 21.7kw
四、设备的安装及调试
4.1本机出厂已将清理室、抛丸器等部件组装成一体,整体
安装时参照图——外形图,将提升机与清理室上的提升机接口
用螺栓紧固,将丸砂分离器下端的流丸管、控制阀、流砂管、
除尘器按图依次连接好。电控柜与除尘器安装位置由用户视场
地自由选定。但距离不必太远。
4.2 调试
(1)试运转前操作人员必须仔细阅读使用说明书,了解有
关设备的结构性能;
(2)机器启动前应对本机全面检查一遍,各紧固件是否有
松动现象及机器的润滑情况是否符合要求;
(3)合上电源开关,分别按动各按扭,对电动机所属机械
系统进行单一试验,要求配线正确,各电机旋转方向正确,提
升带、橡胶履带松紧适中无偏跑现象,并检查各电机、轴承、
减速器、抛丸器是否有不正常噪声、漏油、温升等不良现象,
发现问题应查明原因进行调试。
