管夹固定支座 管夹滑动支座 管夹导向支座 齐鑫Z1

管夹固定支座 管夹滑动支座 管夹导向支座 电厂使用 齐鑫Z1

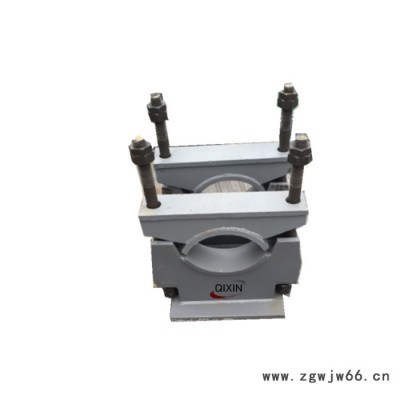

   管夹固定支座又称为Z1管夹固定支座，是相同管径支座中受力较大的一种。由于其坚固的卡箍结构，能够满足较大应力限制的需求，卡箍螺栓均采用加粗螺丝及双螺帽，适用于较高温度450℃——550℃的管道。
   管夹固定支座使用范围：
电力、冶金、石油、化工等行业的管道或设备以及桥梁、建筑和大型设备等减振场合。
   管夹固定支座作用：
一般用于固定管道，下方与弹簧箱相连接，对管道的上下位移起缓冲作用。

管夹固定支座英文单词为CLAMP FIXED SUPPORT。
管夹固定支座材质为合金。
管夹固定支座标号示例：Dw=245，t=540°C，标号为例Z1.245H。

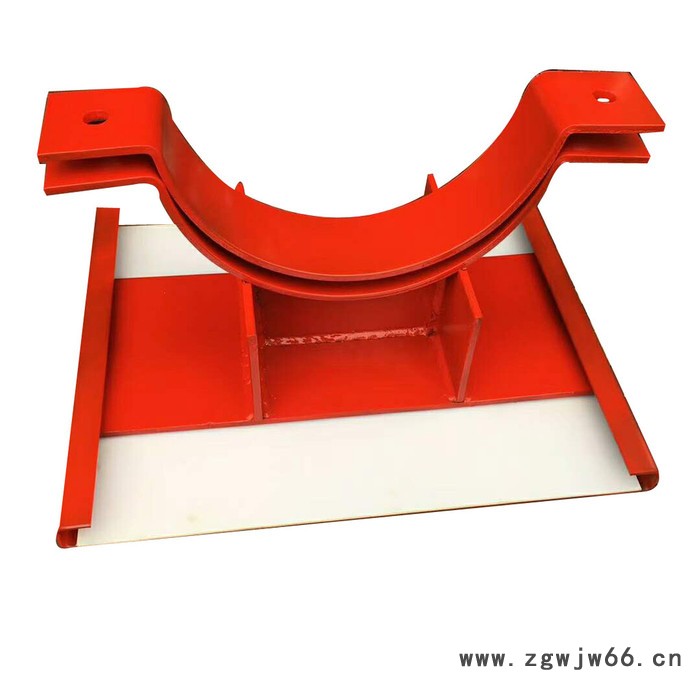

    管夹滑动支座工作原理是：
在滑动支座双向位移的基础上，在滑动底 板的位置上增加导向装置，使滑动支座的位移有限制性，从而达到工程的需求。
   管夹滑动支座应用场所：
广泛使用于电力、冶金 、石油、化工等行业的管道或设备位移应力的地方以及桥梁、建筑和大型设备等减振或滑动支撑的场合。

    怎样选到合适的滑动支座：
1.滑动支座系列产品适用于传输各类介质（汽、水、气、油等）的有热位移设计的各种管道、容器、设备等支架座。
2. 滑动支座产品系列按管道形式分为三个大类：水平型管道滑动支座、弯头型管道滑动支座、立管型，滑动支座，水平型管道滑动支座根据管径和荷载分为丁字型（T型）、方型（F型）、马鞍型（M型）三个级别，每个级别根据安装形式分为焊接型（H）和管夹型（G）两种。弯头型管道滑动支座根据管径和荷载分为圆管型（RP型）、弯头型（RR型）、方管型（RF型）三个级别。立管型滑动支座根据管径和荷载分为立管丁字型（LT型）、立管方型（LF型）两个级别。每个类别设置了轴向滑动(Z)、双向滑动(S)、导向滑动(D)、双导向滑动(SD)四个品类。


    导向支座按介质温度分为I、Ⅱ、Ⅲ型。
1、I型适用于t°≤350℃。应选的相应材料为碳素结构钢。
2、Ⅱ型适用于350℃＜t℃≤425℃。应选的相应材料为碳素钢和低合金钢。
3、Ⅲ型适用于425℃＜t℃≤566℃。应选的相应材料为合金耐热钢或不锈钢。?
    导向支座高度：导向支座系列产品按管中心线到支座下基板底面的高度作为设计高度。根据保温层厚度分为3档。
1、若管道无保温，管中心高度可选H1
2、如果有保温，温度在400℃以下，管中心高度可选H2
3、温度在400℃--600℃，管中心高度可选H3
