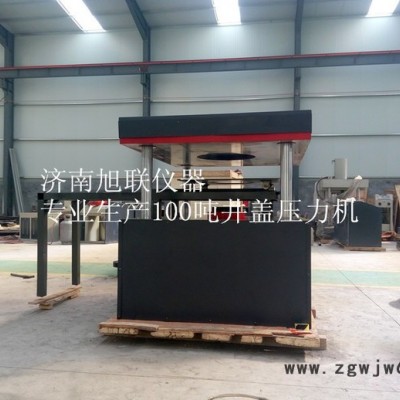

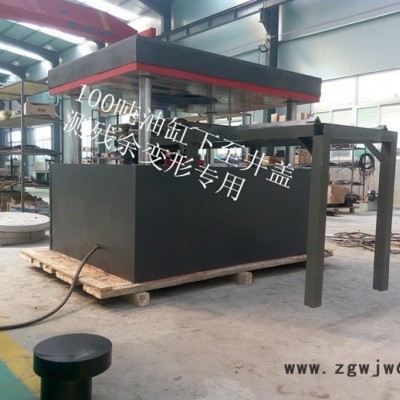

旭联JGY-W1000 井盖压力测试机井盖变形测试机

检查井盖按其承载能力不同分为重型与轻型两个等级

等级  标志  设置场合

 _x0012_~utz_x0019_y%R k
重型  重（Z）  机动车行驶、停放的道路、场地

轻型  轻（Q）  除上述范围以外的绿地，禁止机动车通行和停放的道路场地

一.简介

       微机控制井盖压力试验机主机采用高刚度结构，保证试验过程中的安全性，选用超精滤油器，保证油路系统内的清洁从而保证控制执行元件的长效工作。根据CJ/T3012-1993《铸铁检查井盖》、CJ/T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23857-2009《检查井盖》等行业或**标准设计制作，用于井盖承载能力的试验。其结构性能完全符合试验规范要求。可以现场根据实验需要，用户自行编程，自动闭环控制，循环加载、加载速度、加载波形，（因标准规定的加载过程是一个循环波形加载过程）总之可以实现国标的每一项指标步骤程序化，使整个过程实现无人工干预的全程自动化。

1、主机采用高刚度结构，保证试验过程中的安全性。
2、加载油缸上置，工作台高度300mm，便于取放井盖试件。
3、刚性垫块与活塞推出端之间采用球铰式联结，保证井盖与反力板之间接触完全，保证测得承载力的真实性。
4、油缸与活塞间采用特殊材料密封，达到高密封、低摩擦、长寿命之功效。
5、采用专业试验机油泵电机组，低噪音长寿命。
6、选用超精滤油器，保证油路系统内的清洁从而保证控制执行元件的长效工作。
7、电脑自动控制，实时显示当前力值、峰值、试验过程信息等。
8、试验过程实时记录试验曲线，高速采样；
9、数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；
10、控制模式有等速应力、等速试验力、试验力保持等控制功能以及试验力，峰值、试验曲线的屏幕显示功能，试验曲线有力-时间曲线、控制模式平滑转换。
11、可以现场根据实验需要，用户自行编程，自动闭环控制，循环加载、加载速度、加载波形，（因标准规定的加载过程是一个循环波形加载过程）总之可以实现国标的每一项指标步骤程序化，使整个过程实现无人工干预的全程自动化。
??12、JGY-W1000D微机控制井盖压力试验机软件设力值自动清零系统，消除了人为读表误差不一等因素。
??13、设有过载保护，自动卸载或停止试验。
??14、破坏载荷等信息自动采集并打印报表。

三、技术参数

1**大试验力：1000KN

2、 有效试验空间：1300mm×1300mm
??3、 工作台高度：500mm
??4、 力值精度：≤±1%（优于1级）
??5、 加载速度调节范围：0.1～25KN/s
??6、 变形测量范围：0～20mm
??7、 变形测量精度：微机采集0.01mm
??8、 活塞行程：350mm
??9、 过载保护点：超满量程3%自动卸荷。
??10、载荷指示精度：0.1KN
??11、加载方式：电动液压
??12、控载方式：微机控制与手动无级调速，具有自动编程功能。
??13、加载介质：68#抗磨液压油
??14、配联想品牌电脑，17英寸液晶显示器， HP彩色打印机
??15、电机功率：1.5KW
??16、需用电压：380V/220V
??17、主机尺寸：2000mm×1500mm×1500mm（长×宽×高）
??18、主机重量：4800Kg

1、主机：包括油缸活塞、4套垫块、位移计、力传感器 1台
 2、控制油源：含电机油泵、伺服控制系统、滤油器若干油管 1台
3、电脑，液晶显示器 1台
4、彩色打印机 1台
5、使用说明书、合格证、保修卡、装箱单 1套
6、软件安装光盘 1张
