表面处理 | 防锈涂漆 |
---|---|
包装 | 木箱/木托 |
材质 | 碳钢/不锈钢/合金钢 |
产地 | 河北盐山 |
规格 | 齐全 |
结构形式 | 夹式 |
生产厂家 | 延信 |
适用范围 | 化工厂/电厂/建筑业 |
形状 | 长方形 |
种类 | 固定 |
品牌 | 延信 |
型号 | 57-820 |
火力发电厂汽水管道支吊架设计手册管道支吊架系列之管夹材质选用说明:-40℃--20℃:D; 采用Q235D或者Q345D材质 >-20℃--0℃:C; 采用Q235C或Q245R材质 >0℃--300℃:1; 采用Q235B材质 >300℃--425℃:2;采用Q345B材质 >425℃--550℃:3; 采用12Cr1MoVR材质.

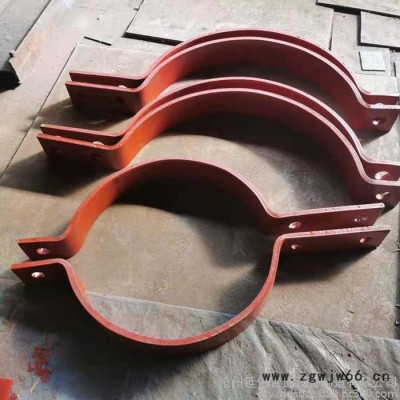

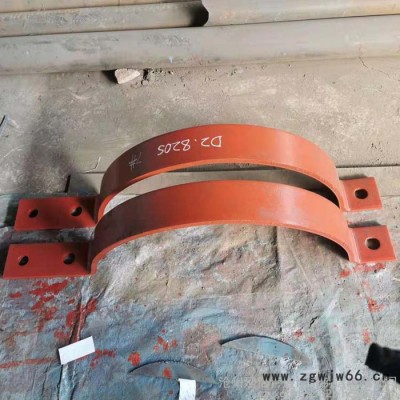

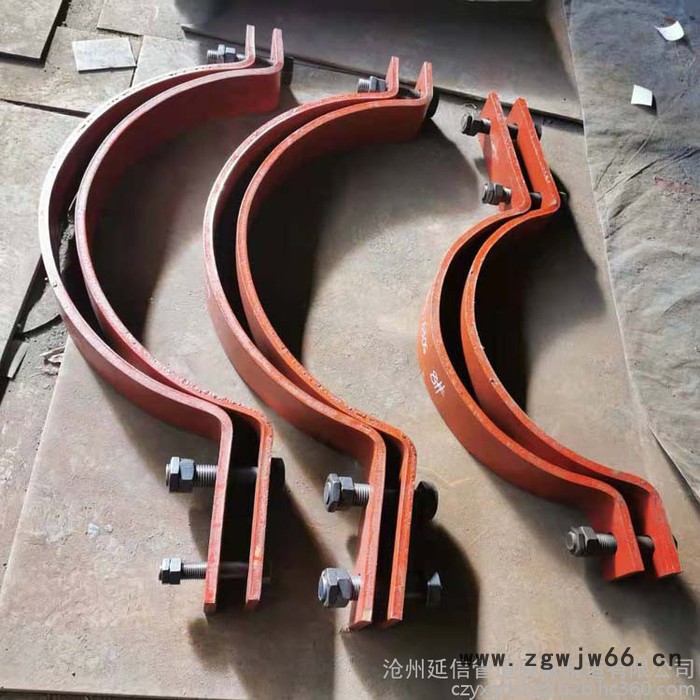

1.管夹按管道布置方式分为水平管式、立管式及弯管式三大类;??
2.管夹按运行使用温度分为热管道、长温管道和冷管道三大类;??

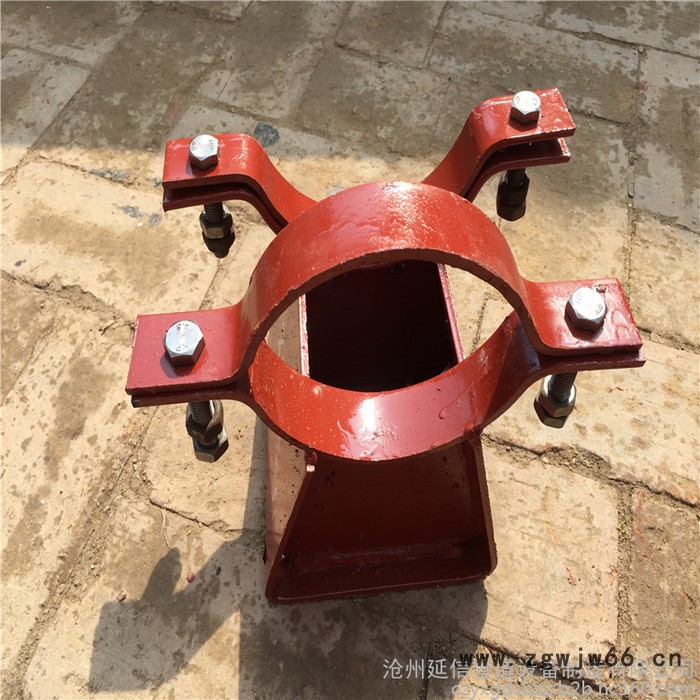

3.管夹按使用性能分为滑动支座和固定支座两大类;??
4.管夹适用管道外径25-3000mm,热温度0℃~560℃,冷温度0℃~-200℃,轴向位移0-400mm,径向位移0-200mm,荷载范围0-2500KN
三孔短管夹上方套管部位与L7环形耳子相连,环形耳子连接其他的连接件(一般是螺纹吊杆),一般一套支吊系统中会有一个弹簧组件,对整体的振动、位移起缓冲作用,以保护所悬吊的管道。
适用范围:石油管道、化工管道、电力管道、供水管道 载荷范围:154—217384N 工作位移范围:30mm、60mm、80mm、120mm 温度范围:-20℃~200℃
材质:碳钢、锰钢 产品作用:承重、适应管道或设备的热位移、吸收管道振动。
