| 电机功率 | 1.5Kw |
|---|---|
| 动力类型 | 气动 |
| 额定电压 | 380V |
| 工作方式 | 扩散混合机 |
| 规格 | jzc500 |
| 结构形式 | 滚筒混合机 |
| 类型 | 全新 |
| 容量 | 10升以下 |
| 生产能力 | 100Kg/次 |
| 适用物料 | 泥浆 |
| 卸料方式 | 球阀出料 |
| 应用领域 | 装潢 |
| 转速范围 | 85（r/min） |
| 作业方式 | 循环作业式 |
| 搅拌机类型 | 搅拌机 |
| 物料类型 | 粉状、粒状物料 |
| 布局形式 | 卧式 |
| 搅拌方式 | 自落式搅拌 |
| 每次处理量范围 | 全部（L） |
| 搅拌鼓形状 | 鼓筒型 |
| 装置方式 | 移动式 |
| 料筒运动方式 | 三维 |
| 品牌 | 润煤 |
| 型号 | jzc500 |
| 加工定制 | 是 |
| 料桶容量 | 600（L） |
一、产品介绍：

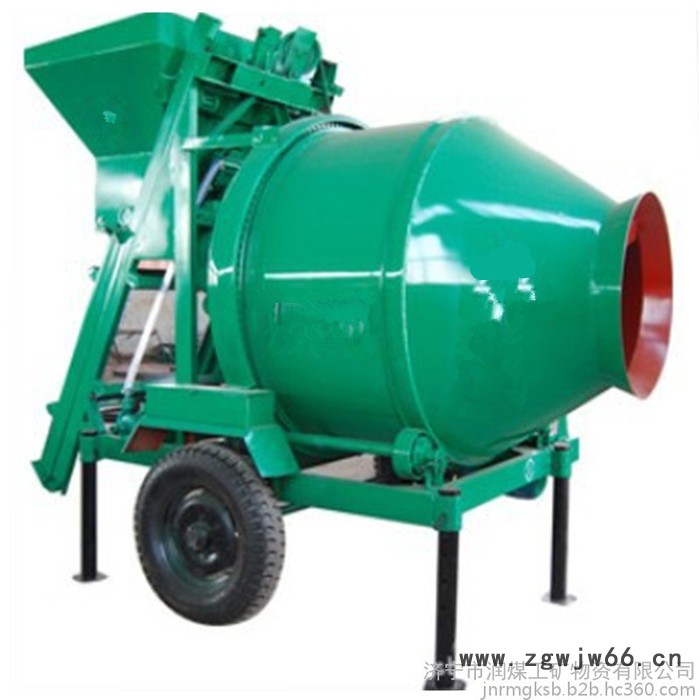

JZC系列混凝土搅拌机系自落式双锥反转出料搅拌机,搅拌筒由齿圈传动,工作时正转搅拌,反转出料,可搅拌塑性和半干硬性混凝土,适用于一般建筑工地,道路,桥梁工程及各种混凝土构件厂.
JZC系列搅拌机是按GB/T9142-2000<<混凝土搅拌机技术条件>>设计,结构合理,并具有率高,搅拌质量好,造型美观,移动方便等优点,是一种较的机型.

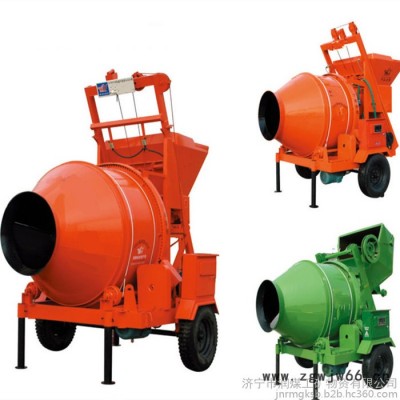

本系列搅拌机包括JZC250,350,500和750四种主要机型,其中JZC750型为固定式,除作为单机使用外,还可与配料机组合成简易式搅拌站.其余机型均为移动式.
我厂的JZC系列搅拌机水泥搅拌机价格低，性能优越，回报率高，有传动可靠、噪音小、能耗低，结构紧凑、运转平稳、操作简便、搅拌质量好、率高等优点。
使用说明：
本机由搅拌机构、进料机构、供水系统、底盘和电气等十三个部分组成。
一、搅拌机构
搅拌机构由搅拌筒、托轮和传动系统组成。
搅拌筒是搅拌机的工作部件、搅拌筒为双锥形、筒体内焊有两对高低片，交叉布置，分别与拌筒轴线成一定夹角，搅拌筒旋转时，叶片在使物料提升下落的同时，还使物料轴向回窜动，所以搅拌运动比较强烈，搅拌35-45秒即可达到匀质混凝土。
在搅拌筒的出料锥体内部，焊有一对出料叶片，改变搅拌筒旋转方向，混凝土即由底叶片推向出料叶片并排出筒外。
搅拌筒由四个托转支承，搅拌筒由电机经减速箱驱动齿圈而旋转，故在有雾、阴雨天气，仍然可靠工作。
传动系统，减速箱为二级贺柱齿轮减速，传动比为6.04248，三角皮带轮速比为2.3912，拌筒齿圈速比为7.1111，总传动比为102.7467。抖筒的正反转由电机换向实现。
二、进料机构
进料机构由上料斗、爬梯、接长轨道和落地轨道组成。
进料斗的升降及爬翻动作，由齿轮减箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动，离合器由手动操纵杆控制，料斗的上极限位置，由限位装置自动脱开离合器。
三、供水系统
供水系统由电机、水泵、调节阀和管路组成。
电机通电后水泵即可将水直接注入拌筒，并通过调节阀来调节水的流量，（出厂时流量已调整合适）。搅拌所需的水量，是通过电气箱内的时间断电器直接控制水泵电机运转时间来实现的。用户可按给定的时间流量关系，选择要求供水量所需时间，并可定期校核或调整。供水处有二个起动按钮，供水时，按一下左边的一只按钮，水泵启动，到达规定的时间后，供水电路自动切断。右边的旋转式按钮旋转后，按一下左边的按钮可连续供水，拧紧分流装置螺母，接上水管，可以冲洗搅拌机外表，拆开螺母，即能恢复正常的供水状态。
四、底盘
底盘由14号槽钢焊成，下面装有轮胎两只，前面装有牵引杆供拖行使用。义盘的前部还装有前支轮一只，供停放或在平地上短距离转移用。在底盘的四角装有可调高低的支腿，搅拌机工作时，将支腿撑牢，以提高机器的稳定性。汽车拖行时，需将前支轮翻上挂起，还需将支腿放在高位置，并用插销定位，再装上弹簧，以防震动，插销脱落。
技术参数:
| 项目/参数/型号 | JZC250 | JZC350 | JZC500 | JZC750 | |
| 工 | 出料容量 | 250L | 350L | 500L | 750L |
| 进料容量 | 320L | 560L | 800L | 1200L | |
| 率 | 6-8m3/h | 10-14m3/h | 14-18m3/h | 20-22m3/h | |
| 搅拌筒转速 | 17r/min | 14r/min | 13r/min | 13r/min | |
| 骨料大粒径 | 60mm | 60mm | 60-80mm | 60-80mm | |
| 供水度 | 误差≤2% | 误差≤2% | 误差≤2% | 误差≤2% | |
| 电 | 搅拌电机 | 4KW | 5.5KW | 11KW | 15KW |
| 提升电机 | 4KW | 5.5KW | 5.5KW | 7.5KW | |
| 水泵电机 | 0.55KW | 0.55KW | 0.75KW | 1.1KW | |
| 轮胎规格 | 6.50-16 | 6.50-16 | 7.50-16 |
| |
| 大拖行速度 | 20km/h | 20km/h | 20km/h |
| |
| 外形尺寸(长X宽X高) | 2260X1990X | 2766X2140X | 5226X2200X | 6116X2056X | |
| 整机重量 | 1300kg | 1950kg | 3100kg | 4200kg | |
