| 材质 | 不锈钢 |
|---|---|
| 产地 | 深圳 |
| 加印LOGO | 可以 |
| 是否进口 | 否 |
| 品牌 | 恺恩 |
| 加工定制 | 是 |
电缆综合在线监测系统
电缆综合在线监测系统采用了分布式的网络结构，由传感终端、现场采集单元和后台监控中心组成，具备以下监控功能：电缆隧道环境温湿度监测、井沟积水水位监测、隧道井盖状态监测、隧道可燃与有毒气体监测、隧道火灾预警监测、电缆接头识别与定位、电缆接头局部放电及接头温度监测，具有实用性、稳定性、安全性、灵活性、易维护性。
电缆隧道综合在线监测系统，实现了对关键配电设备的在线状态监测及状态检修。产品开发完成后，经过了完整的出厂测试和现场试点实施，验证了设备的运行效果，各项技术指标和功能均达到了设计预期，为目前正在开展的试点实施和将来的推广应用获取了经验，奠定了基础。
一、技术特点
1)、实时性：实时在线监测
2)、实时上传：可按设定时间向上传送数据
3)、低功耗：低功耗高灵敏度采用高能电池，可持续3-5年，也可自供电
4)、高可靠性；高绝缘性和抗电磁场干扰性
5)、灵活性：用户可根据自己的需求，灵活、方便的设置参数，便于安装维护6.保密性：可透明传输，也可以数据加密

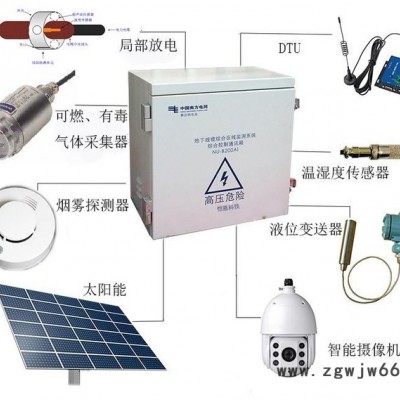

二、系统组成
1)、传感终端
2)、现场采集单元
3)、后台监控中心组成
| 三、技术参数 无线传感器网络 频率范围：2.4G ISM （免申请）**大输出功率： ≤10mW **远传输距离： ≤150m （无阻挡） 发射电流： 17mA 网络结构：星型网、树型网、链型网、网状网 电源：电池（可更换） 、可自供电 电池寿命：3-5年（视测量时间间隔而定） 全量程标定，两线数字输出 湿度测量范围：0~**RH 温度测量范围：-40~123.8℃ 湿度测量精度：±3.0%RH 温度测量精度：±0.4℃ 响应时间：<4s 低功耗：typ. 30μW 测量范围：0-60mH2O 精 度：0.5%；0.25%；0.1%； 环境温度：-40～70℃ 长期稳定性：±0.1%量程/年 电源电压：12-36VDC 标准24VDC 输出信号：两线制4～20mA 负载特性：标准24VDC时，负载电阻≤600Ω | 井盖盗窃线缆 气体传感器 烟雾探测器 工作电压：DC12.0V2) 工作电流：1mA(静态)；40mA(报警)3) 工作模式：四线联网型4) 执行标准：GB4715/EN54－7/UL2685) 结构特性：防尘、防虫、抗白光干扰设计，大方典雅的外观设计 外形尺寸：Ф100*50mm 输出方式：单刀双掷继电器输出 电缆接头 |
四、项目案例
1）案例概述
本案例的目的是对电缆隧道内电缆运行的实时监测。施工地点安装在深圳某镇的地下电缆隧道总长约3公里的地下电缆隧道。电缆隧道综合监测系统用于监测电缆隧道的环境状态和电缆的运行状态，将各项监测数据存储在计算云中心，实时监测并分析电缆运载情况。以此加强电缆隧道的检修和监管，提高运行管理水平，减少事故发生率。

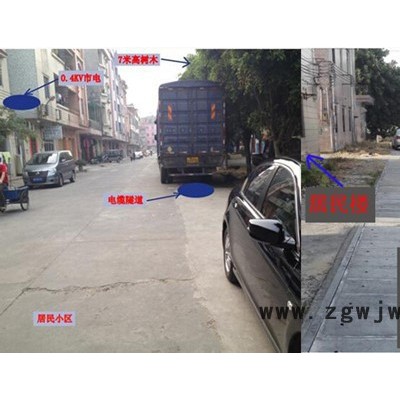

现场环境
2）项目要求
根据现有电缆隧道运行经验并结合电网不断发展对电缆隧道运行的要求，电缆隧道在线监控系统具体应具备下列监控功能：
● 电缆隧道环境温湿度监测
● 井沟积水水位监测
● 隧道井盖状态监测
● 隧道可燃与有毒气体监测
● 隧道火灾预警监测
● 电缆接头识别与定位
● 电缆接头局部放电及接头温度监测
● 三维GIS电缆管理系统

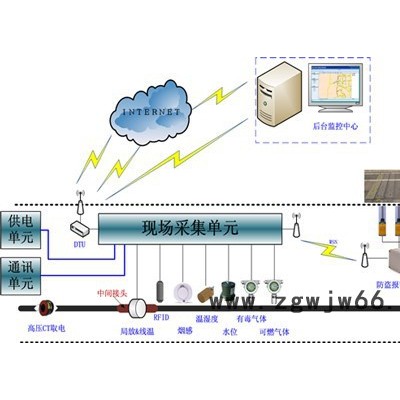

3）系统解决方案
| 沿线范围内，采集数据包括：电缆局部放电、电缆隧道温湿度、积水水位、可燃气体、有毒气体、烟雾探测，以及电缆井盖得防盗监测数据。电缆井盖防盗监测安装在现场采集单元附近，通过无线传感器网络与现场采集单元进行通讯。 当数据汇集到现场采集单元后，由集中采集单元通过远距离WIFI-MESH无线网络组成的自组专属局域网传输到后台监控中心。 后台监控中心实时显示电缆隧道现场采集单元的在线情况，采集的数据，设备安装的位置，结合GIS系统，直观又实时的了解电缆隧道**的情况。后台监控系统软件支持便携式移动设备平台，发生故障及时**知负责人，方便在外巡视工作人员现场收集数据，及时解决故障。 |

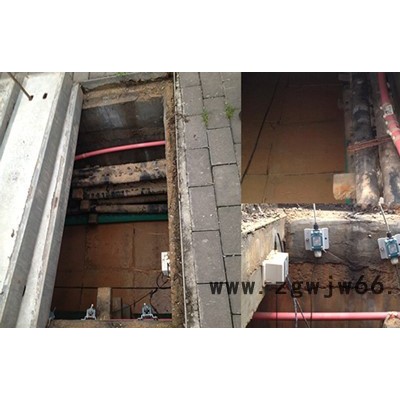

4）设计安装图

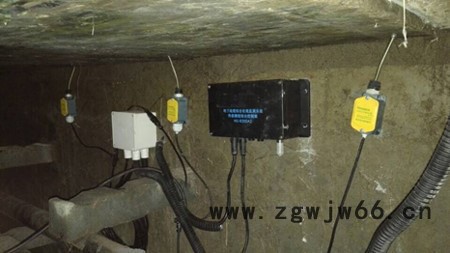

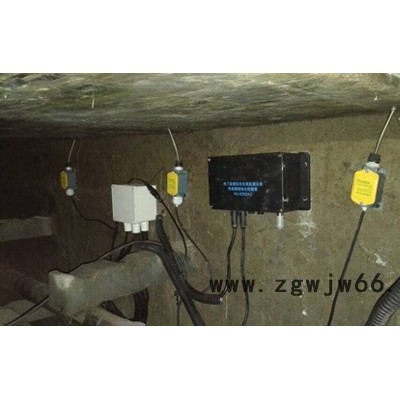

井盖防盗传感器装置
