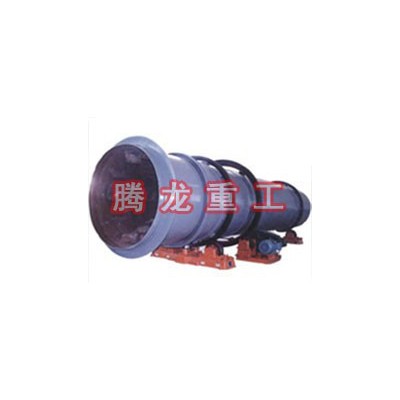

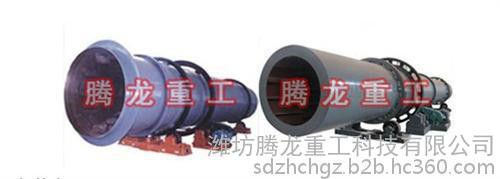

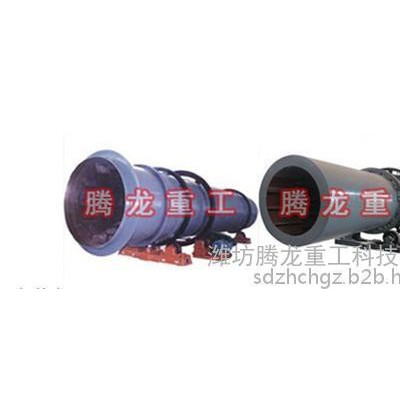

转筒烘干机，回转筒烘干机和滚筒烘干机实际上是一个意识，只是在各地叫法不同。转筒烘干机也被称为滚筒干燥设备或转筒式烘干机，是矿山设备中应用**普通且广泛的一种烘干机设备。适于干燥金属和非金转筒烘干机属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。它的特点是生产率高，操作方便。

多年来，我们紧跟市场的发展和客户的需求，并结合公司的实践经验，不断地开发和完善，。我们的产品主要有：回转式转筒烘干机、带式干燥机、等烘干设备。

?

直接传热转筒烘干机的转筒烘干机主体部分为一个与水平线略呈倾斜的旋转圆筒。圆筒由齿轮传动，转速一般为2~6r/min，圆筒的倾斜度与其长度有关，通常介于1°~5°之间。物料从转筒较高的一段送入，与热空气接触，随着圆筒的旋转，物料在重力的作用下流向较低的一端被干燥而排出。由于干燥机处于负压条件下工作，进料及排料端均采用密封装置以免漏风。

为了增加物料均匀分布在转筒截面上的各个部分与干燥介质良好的接触，在筒体内装置扬板。套筒式扬板：为复式传热（或称半直径加热）转筒烘干机的扬板。分格式（扇形）扬板适用于颗粒很细而易引起粉末飞扬的物料。物料一给入**堆积在格板上，当筒体回转时，物料被翻动并不断与热气体接触，同时又因物料降落高度的降低，减少了干燥物料被气体带走的可能性。 ??以上各种形式的扬板可以分布在整个筒体内，为了使物料能够迅速而且比较均匀地送到扬板上，亦可在给料端1~5m处安装螺旋形导料板，以避免湿物料在筒壁上黏结堆积。同时因干燥后的物料很容易被扬起而被废气带走，而在排料端1~2m处不装任何扬板。

调整方法：

??观察轮带与托轮的相对位置是否还处于在中间位置；挡轮受力及转动。

??托轮调整要根据筒体回转方向，调整托轮的中心线，采取朝某一个方向同时歪斜托轮，与筒体中心线形成 微小的偏角(一般不大于0.5°，以免托轮磨成异形)产生螺旋向上的推力，使其与筒体上下窜动力基本平 衡，让筒体在相对稳定的位置上运转，也**是轮带处于上、下挡轮之间自由往复窜动。

转筒干燥机是对物料进行干燥的常用烘干设备。运转可靠、操作弹性大、适应性强、处理能力高，在化工 、冶金建材、轻工等部门被广泛使用。转筒干燥机主要由筒体、支承装置、使动装置及端头密封装置等部 分组成。筒体是转筒干燥机的基体，在它内部既进行传热、传质过程，又起移动输送物料作用。筒体的支 承装置是由滚圈、托轮、挡轮三部分组成。整个筒体重量通过滚圈传递给托轮，而滚圈在托轮上滚动，挡 轮起阻挡筒体轴向窜动的作用。转筒干燥机的传动装置包括；电机、减速机、齿轮、齿圈等部分，进出料装置及密封装置。

常见故障

1、这种现象往往是安装精度偏低或螺栓松动，在工作中托轮偏离正确位置所致。只要恢复托轮到正确位置，此现象即能消失。2、运转中大小齿轮发出不正常声音。些时应检查大小齿轮的啮合间隙。调整合适即能恢复正常。小齿轮磨损严重应及时更换。齿轮罩密封良好，防止灰尘进入，润滑油充足、润滑可靠是提高齿轮使用寿命的关键。大齿轮罩内应添加厚质齿轮油或黑油。
