别名 | 滚筒筛 |
---|---|
产品类型 | 全新 |
功率 | 3.5KW |
产品认证 | CQC |
电机功率 | 5.5Kw |
类型 | 分选筛 |
筛孔尺寸 | 面议 |
筛面层数 | 1-6 |
生产能力 | 面议 |
适用对象 | 化工 食品 金属 冶金 医药 |
外形尺寸 | 面议 |
应用领域 | 化工 食品 金属 冶金 医药 |
用途 | 筛分 |
执行标准 | 企业标准 |
重量 | 面议 |
筛面长度 | 面议 |
筛网材料 | 金属丝编织网 |
物料运动轨迹 | 圆弧运动筛 |
品牌 | 川田振动 |
型号 | gtds |
加工定制 | 是 |
物料运行轨迹 | 圆弧运动筛 |
特性级别 | 耐高温 耐老化 耐磨 |
滚筒筛
一、概 述
滚筒筛的主体结构是筛分筒,它是由若干个圆型状筛网组成,整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。滚筒筛可设有梳型清筛机构,在筛分过程中可通过梳型清筛机构与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。

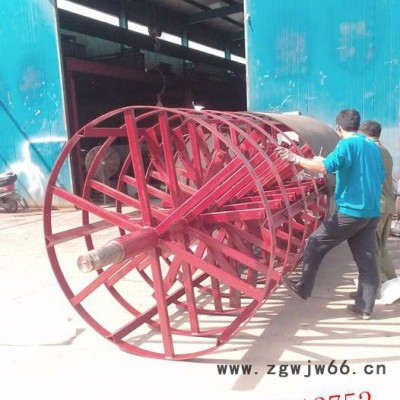

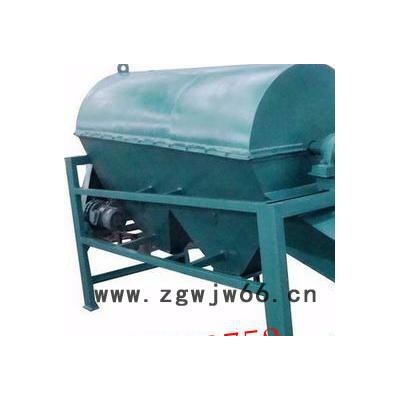

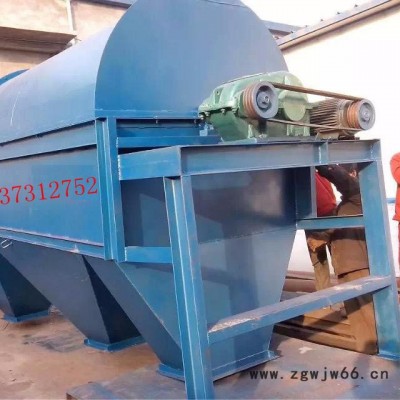

滚筒筛示例图
1、物料适应性广
2、筛分效率高
3、筛分量大、易于大型化
4、自身能耗小
5、工作环境好
6、设备噪音低。
7、使用寿命长,维修量小
特质网架、筛网采用锰钢,耐用,产量大
三、主要参数
GTS系列滚筒筛主要技术参数表
型号 | 长度范 围 m | 筛网段 数
| 筛孔范 围 mm | 电 机 功 率 KW | 倾角角 度
| 物料量 大块 mm | 筒体转速 rpm | 处理量 m3/h
| 质量 t | 外形尺寸 mm |
GTSφ600 | 2~4 | 1~3 | 5~35 | 2.2~3 | 7° | 35 | 20 | 10 | 1.6 | 5400×1150×1200 |
GTSφ800 | 2~4 | 1~3 | 5~40 | 2.2~5.5 | 7° | 45 | 18 | 14 | 2.4 | 5600×1300×1500 |
GTφ1000 | 2~6 | 1~4 | 5~45 | 3~7.5 | 7° | 60 | 16 | 16 | 4.2 | 7400×1400×2240 |
GTφ1200 | 2~8 | 1~4 | 5~50 | 4~11 | 7° | 70 | 15 | 20 | 5.8 | 9480×1580×3400 |
GTφ1500 | 2~8 | 1~4 | 5~55 | 4~15 | 7° | 80 | 12 | 32 | 7.2 | 9700×1860×3700 |
GTφ2000 | 2~9 | 1~4 | 5~60 | 5.5~18.5 | 7° | 90 | 8 | 45 | 11 | 11000×2400×4500 |
注:
1、外型尺寸是按筒体长计;
2、处理量是按大孔径计算;
3、倾斜角度和每节长度视物料不同而不同;
3、质量按筒体长且使用编织网时计;
4、物料大块所占比例不超过10%
