| 电机功率 | 电询 |
|---|---|
| 配套动力 | 电询 |
| 用途 | 矿山铁路施工建设 |
| 品牌 | 中煤 |
| 型号 | 改向滚筒 |
| 加工定制 | 是 |

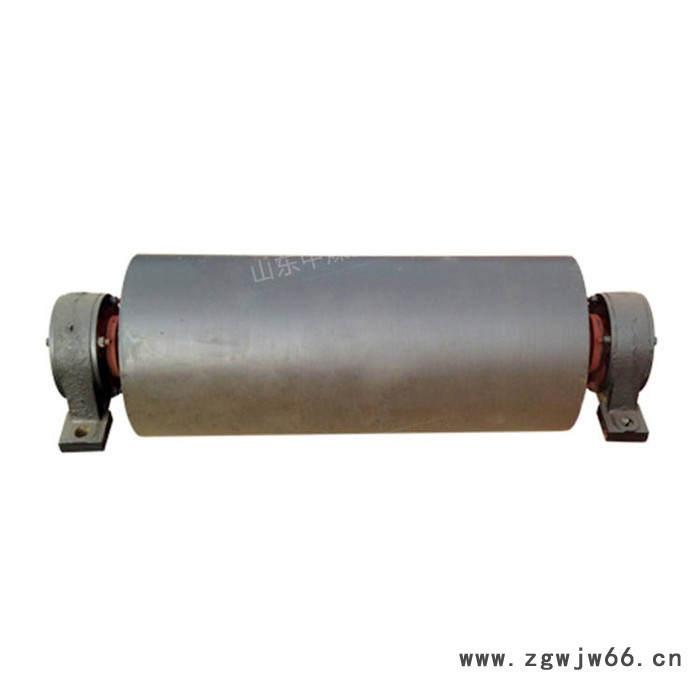

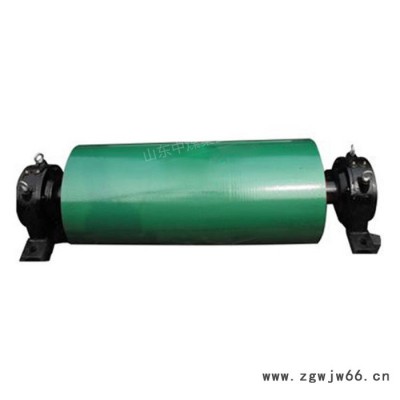

皮带机改向滚筒又叫导向滚筒，是常见的皮带输送机五金配件，主要用于改变输送带的运行方向或压紧输送带使其增大与传动滚筒的包角。
皮带机改向滚筒的用途、特点及结构
（1）皮带机改向滚筒适用于机械、冶金、矿山、港口码头、化工医药、水泥建材、钢铁、煤矿等领域，是各种移动带式输送机的驱动装置，也可供某些固定带式输送机使用。
（2）皮带机改向滚筒具有结构紧凑、重量轻、占用少、性能可靠、外型美观、使用安全方便、在粉尘大、潮湿泥泞等恶劣条件下仍能正常工作的特点。
（3）皮带机改向滚筒主要在皮带运动的下方，如皮带运送方向为左，那么改向滚筒在皮带机的右侧，主要结构为轴承和钢筒，传动滚筒是皮带机的主动轮，从两者之间的关系来说**好比自行车两个车轮，后轮**是传动滚筒，前轮是改向滚筒；改向滚筒和传动滚筒在结构上是没有区别的，都是由主轴滚筒轴承及轴承室组成传动滚筒分主传动和从动两种。
带式输送机采用改向滚筒或改向托辊组来改变输送带的运动方向。
皮带机改向滚筒可用于输送带180°、90°或<45°的方向改变。一般布置在尾部的改向滚筒或垂直重锤式的张紧滚筒使输送带改向180°，垂直重锤张紧装置上方滚筒改向90°，而改向45°以下一般用于增加输送带与传动滚筒间的围包角。
皮带机改向滚简直径有250、315、400、500、630、800.lOOOmm等规格，选用时可与传动滚筒直径匹配，改向180°时，其直径可比传动滚筒直径小一档，改向90°或45°时，可随改向角减小而适当取小1～2档。
改向托辊组是若干沿所需半径弧线布置的支承托辊，它用在输送带弯曲的曲率半径较大处，或用在槽形托辊区段，使输送带在改向处仍能保持槽形横断面。输送带通过凸弧段时，由于托辊槽角的影响，使输送带两边伸长率大予中心．为降低胶带应力，应使凸弧段曲率半径尽可能大，一般按织物芯带伸长率为0.8%。
