产品概述:

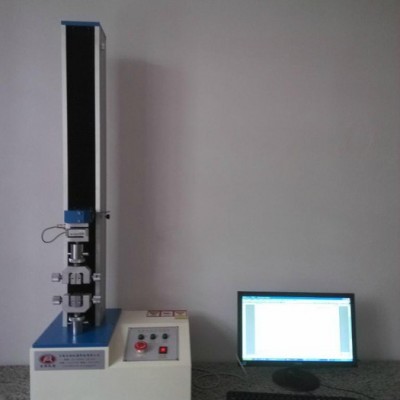

桌上型电脑伺服万能材料拉力试验机是电子技术与机械传动相结合的新型材料试验机,它具有宽广准确的加载速度和测力范围,对载荷、变形、位移的测量和控制有较高的精度和灵敏度,该系列机型采用单空间结构,试验空间在下空间,主要适用于试验负荷低于1kN的金属、非金属材料试验,具有应力、应变、位移控制方式,可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。
主要功能
本机适用于橡胶、轮胎、胶管、胶带、鞋底、塑料、薄膜、压克力、FRP、ABS、EVA、PU、铝塑管、复合材料、防水材料、纤维、纺织、电线电缆、纸张、金性箔、带、丝线、弹簧、木材、医药包装材料、胶带等进行拉伸、压缩、撕裂、剥离(90度和180度均可)等力学性能的测试、分析。
主要特点:
1.采用伺服电机驱动,通过传动机构带动横梁上下移动,实现试验加载过程。
2.整个控制系统具有很高的性价比、高可靠性。
3.采用微机控制全试验过程,实时动态显示负荷值、位移值、变形值、试验速度和试验曲线。
4.采用微机进行数据处理分析,试验结果可自动保存,试验结束后可重新调出试验曲线,通过曲线遍历重现试验过程,或进行曲线比较、曲线放大。
5.全中文的Windows平台下的试验软件,具有很强的数据和图形处理功能, 可即时打印出完整的试验报告和试验曲线。
6.具备完善的限位保护、超载保护、急停等安全保护功能。
应用行业:
广泛适用于电线电缆、五金、电子电器、包装印刷、医疗器械、汽车配件、纺织皮革、服装鞋业、橡塑制品、高等院校;科研实验所;商检仲裁、技术监督部门等多种行业,是品质管理、物性试验之基本设备
主要技术参数:
型号 | 南京蓝科 |
最大负荷 | 50N,100N,200N,500N,1000N, |
精度等级 | 0.5级 |
有效测力范围 | 0.4%~100% |
测力精度 | 示值的±0.5%以内 |
试验机分辨率 | 最大负荷1/200000,内外不分档,且全程分辨率不变 |
负荷传感器 | 基本配置:拉、压传感器(最大负荷)一只 扩展配置:可加配多个传感器 |
有效拉伸空间 | 400、500mm(可按客户要求加高) |
试验速度范围 | 0.001~500mm/min |
位移测量精度 | 示值的±0.2%以内 |
试台安全装置 | 电子限位保护 |
试台升降装置 | 点动 |
试台返回功能 | 手动或自动两种选择、试验结束后自动或手动以最高速度返回试验初始位置 |
超载保护 | 超过最大负荷10%,机器自动保护 |
夹具配置 | 拉伸夹具一套 |
主机尺寸 | 450×550×1400mmm (长*宽*高) |
电机 | 伺服电机马达+驱动器 |
电源 | 220V、50HZ |
功率 | 0.4KW(根据不同力值需求,标配不同功率电机) |
主机重量 | (约)35Kg |
软件功能
一.全电脑伺服控制材料试验机软件功能介绍:
A. 测试标准模块化功能:提供使用者设定所需应用的测试设定,范围涵盖GB、ASTM、DIN、JIS、BS…等测试标准规范。
B. 试品资料:提供使用者设定所有试品数据,一次输入永久重复使用。并可自行增修公式以提高测试数据性。
C. 双报表编辑:完全开放式使用者编辑报表,供测试者选择喜好的报表格式(测试程序新增内建EXCEL报表功能扩展了以往单一专业报表的格局)
D. 各长度、力量单位、显示位数采用动态互换方式,力量单位T、Kg、N、KN、g、lb,长度单位mm、cm、inch。
E. 图形曲线尺度自动最佳化(Auto Scale),可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图,以及多曲线对比。
F.测试结果可以EXCEL格式的数据形式输出。
G. 测试结束可自动存档、手动存档,测试完毕自动求算最大力量、上、下屈服强度、环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。备份:测试数据可保存在任意硬盘分区。
H.软件具有历史测试数据演示功能。
二.电脑伺服控制材料试验机附件
A.一年保固书及中文操作说明书各一份。
B. 随机赠送标准拉力夹具一组.
C.拉力机专用测试软件一份。
普通测试项目:(普通显示值及计算值)
●拉伸应力 ●拉伸强度
●扯断强度 ●扯断伸长率(需另加大变形装置方可实现此功能)
●定伸应力 ●定应力伸长率
●定应力力值 ●撕裂强度
●任意点力值 ●任意点伸长率
●抽出力 ●粘合力及取峰值计算值

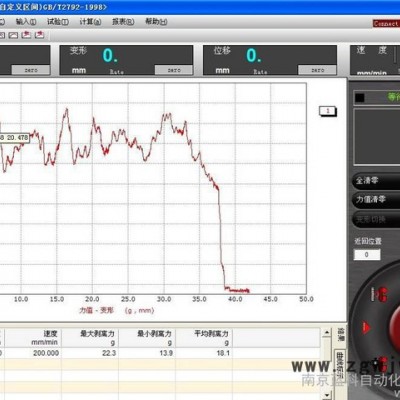

四. 全电脑伺服控制材料试验机软件操作界面
五. 全电脑伺服控制材料试验机测试结果
