| 规格 | 610*500*1600 |
|---|---|
| 别名 | 中频加热设备 角钢感应加热设备 火曲加热设备 |
| 电压 | 380V |
| 控制方式 | 手动 |
| 类型 | 高频感应加热设备 |
| 输出功率 | 120KW |
| 输入功率 | 130KVA |
| 用途 | 角钢感应加热设备 |
| 输出中频电流 | 180A |
| 输出振荡频率 | 10-15KHz |
| 品牌 | 河南德胜 |
| 加工定制 | 是 |
河南德胜电子技术有限公司位于中国中部经济区中心城市--河南郑州，成立于2005年，专注专业生产销售以IGBT为开关元器件的中频、超音频、高频、超高频感应加热设备及整套淬火设备的高新技术企业，经过我们多年辛勤耕耘，于2016年积极加入了中国热处理行业协会，成为热处理会员单位，并通过了ISO9001:2008质量体系认证。IGBT感应加热设备，产品与服务涵盖调质、锻造、淬火、回火、退火、透热、热拆、热装等工业领域。
河南德胜主导产品是：IGBT为开关模块的超音频、高频、中频感应加热设备和DSSK系列数控淬火机床，其感应加热设备产品功率从16KW至500KW等多种规格型号，主要用于：锻造、焊接、热处理（淬火、退火、回火）等生产加工领域，成为金属透热，表面淬火，金属熔炼等生产线上的重要设备，可替代传统的存在严重污染的燃煤加热和高耗能的电子管加热设备，取得良好的经济效益和社会效益。
伴随我国工业的迅猛发展，产品的性能不断升级，众多生产厂家对感应加热设备的要求愈来愈高。新型感应加热设备取代传统低端设备，己成为改进升级的必然选择。
德胜人在分析借鉴国外众多设备优点的基础上，结合工业现场的实际应用需求，整合了先进的适用于感应加热的电子电路技术，使用新一代电力电子功率器件IGBT作为串联谐振逆器的开关器件，并应用了国外先进的DSP电子控制技术，努力打造出具有自主知识产权的新型IGBT串联谐振感应加热电源设备，用于实现交流电能的频率转换和功率控制，广泛应用于兵器工业、航空航天、汽车、治金、矿山、工程机械、轻工等各个领域。
可针对用户各类感应加热应用要求，提供各类高品质的自动化/半自动化生产线设计和交钥匙服务。并向您提供24小时响应的服务承诺，满足用户全方位的应用需求。
在这里，你需要的设备应有尽有，总有一款适合你！采购板簧卷耳高频加热成套设备——高频/超音频加热设备+闭式冷却系统+免费技术跟踪增值服务，在此一站式配齐，包教包会包使用，省时省心省银子！
我们德胜人的团队拥有
◆16年实际感应加热设备设计工程师
◆20年实际淬火机床设计工程师
◆13年实际感应热处理工艺设计工程师
◆20年实际感应器设计与制作工程师

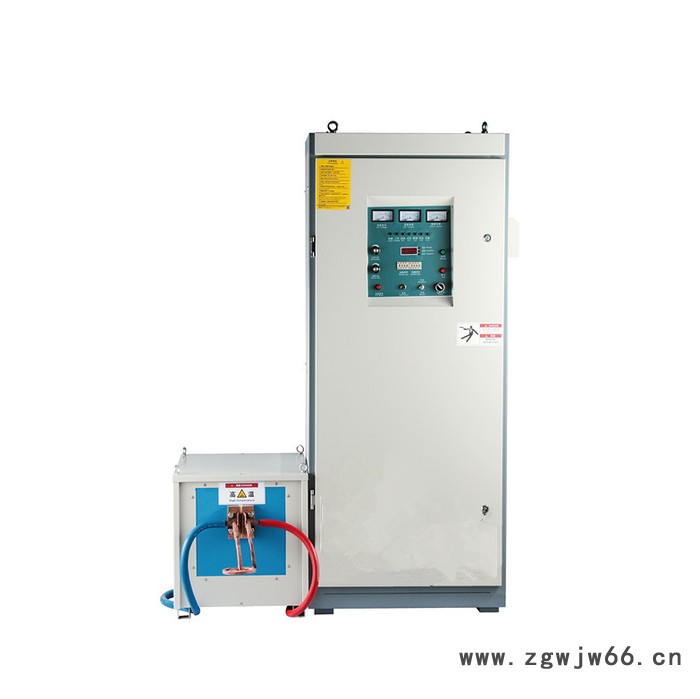

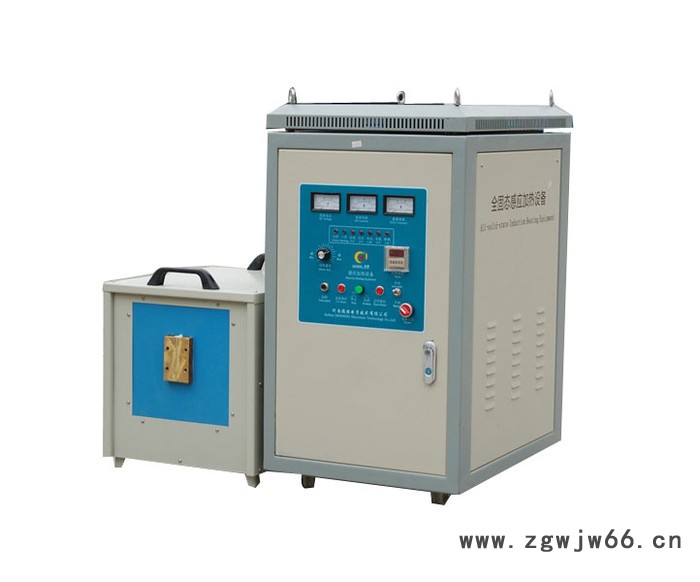

高频感应加热设备
面板功能：显示电压、电流、振荡频率、状态指示、系统设置
一、河南德胜IGBT板簧卷耳高频加热成套设备组成和感应加热设备优势
1、河南德胜板簧卷耳高频加热成套设备包括如下组成：
A、高频加热设备 一套；
B、闭式冷却系统 一台；
注：河南德胜高频感应加热设备是根据用户产品规格、产量等详细要求而进行的定制。
2、河南德胜高频加热设备：工作前无须预热，可以连续工作；加热时间和功率可调；支持外接远控开关，来控制电源的启动加热和停止加热功能；非接触式感应加热；采用德国原装进口IGBT核心元器件，加热高效；频率范围宽，可根据具体加热工件的大小进行更换感应器，适应范围大；24小时连续工作能力；节能环保，无污染，清洁，提高工人工作环境；消除高压，保护全，操作简单安全；简单易学，体积小不占地方，即开即用。
在控制电路中设有各种操作，保护电路、主电路与控制电路的上电、掉电先后次序，以及使用人员的误操作等，均不会对系统产生任何影响。
具体的保护功能有：
1、 缺相保护--检测三相交流输入是否有缺相，如缺相立刻保护，停止工作。
2、 过电流保护--系统过电流截止保护，防止设备因过电流而损坏功率器件。
3、 过电压保护--对电源电压进行监控，当电源电压过高立刻保护，有效的防止功率器件损坏。
4、欠电压保护---对电源电压进行监控，当电源电压过低立刻保护，有效的防止功率器件损坏。
5、超温保护---对冷却水及散热器温度进行监控，防止功率器件因温度过高损坏。
三、河南德胜DSGP系列感应加热设备技术特点
1、采用德国IGBT变频，电压反馈串联谐振电路。变换效率高达97.5%以上，比可控硅设备节电30%；
2、 不论输出功率的大小，功率因数始终不小于0.95。任何负载下均可启动成功。具有频率自动跟踪的功能，在全过程中始终能够保证高功率因数；
3、 整个控制系统均为数字集成化，各种保护动作速度快，整机的故障率低，寿命长；
4、 双闭环控制功能,高效快速加热，优化金属工件加热过程。
5、感应加热设备保护电路设有过压、过流、水温、缺水、缺相等报警指示并自动控制和保护。
四、感应加热设备安装方法：
1、感应加热设备应放置在无剧烈振动的地面或工作台上，接入三相四线380V/50－60Hz的电网。
2、水源由水泵从蓄水装置供入设备的进水管，可循环使用以节省水资源。注意：水源水质必须使用经过软化处理的软水，以免结垢堵塞水路，引起不必要的故障。
3、电源柜可放置在感应器的旁边，适当调整位置以方便操作，但间距尽可能的小。
4、电源柜的水路为一一对应关系，即进水—进水，出水－出水，插接确保无渗漏。
5、在感应器装置附近打一地线，使感应器装置上面的接地端子直接与大地可靠相连。地线的连接应符合电工规范。（GB/T 2900.73—2008、GBJ65--83）
6、感应器与电源柜确保连接安全可靠。连接线应加装防护装置，不得踩踏连接线，不得往连接线上面堆放任何金属物料。在设备周围必须设置安全防护措施，用30mm厚的干燥木板做工作踏台。
7、其他未尽事项可向河南德胜感应加热设备厂家咨询13937110571。
五、河南德胜DSGP感应加热设备操作说明：
1、本设备安装后，经调试人员调试后，方可交与实际操作人员开始使用。
2、操作人员应详细阅读操作说明书，并熟记操作步骤后方可进行操作。
六、 河南德胜感应加热设备操作顺序：
1、接通水泵，确保水流通畅，并无渗漏现象。
2、合上380V电源闸刀。
3、开启电源装置前面板（以下称为控制面板）上的电源开关按钮，并检查直流电压表、振荡频率表、振荡电流表及电源指示灯是否正常显示。如正常显示，方可进行下一步的操作。
4、按控制面板上的启动按钮，即可对工件进行加热，待加热完毕后按停止按钮。
（注意：严禁空载运行！）
5、当操作人员下班或需长时间休息时，应使设备处于完全停止状态，即停止加热---关闭控制电源---断开电源闸刀---关掉水泵。
| 额定功率 | 120KW | 进水温度 | <45℃ |
| 输入电源 | 三相380V/50-60Hz | 冷却水量 | ≥6L/min |
| 工作频率 | 5-10KHZ | 暂 载 率 | 见产品 |
| 输入电流 | 180A | 主机柜尺寸（mm） （长*宽*高） | 620*500*1600
|
| 工作电压 | 342-430V | 主机重量： | 138KG |
| 冷水压 | ≥0.3MPa |
|
|
八、河南德胜高频感应加热设备工艺过程
首先将扁钢或者板簧钢板依次顺序放置感应线圈多个工位内---开启加热---达到加热温度（预先设置加热时间）---取出扁钢或者板簧钢板进入进行热处理---再放入新的扁钢或者板簧钢板进行加热---依次循环进行加热，提高加热生产效率。
九、河南德胜感应加热设备应用案例和企业实力展示

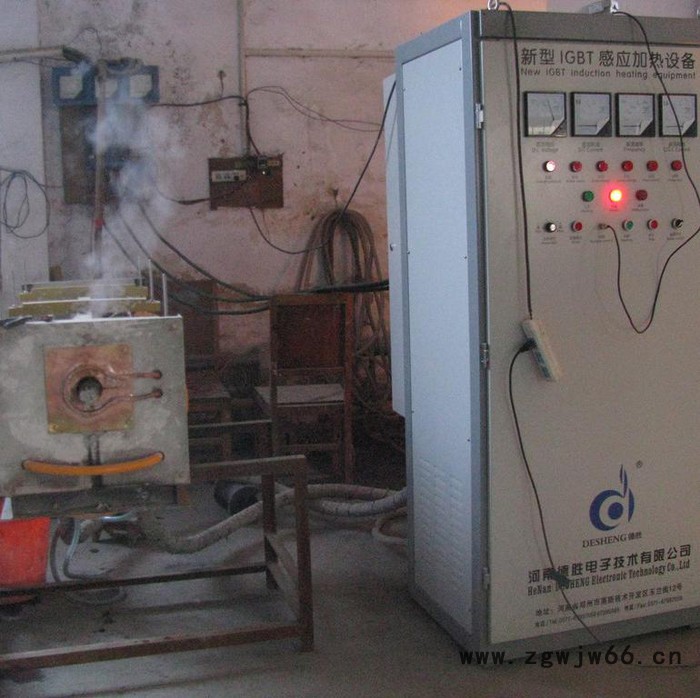

钢板中频透热锻造炉（河南德胜制造）
板簧卷耳高频加热设备工作现场

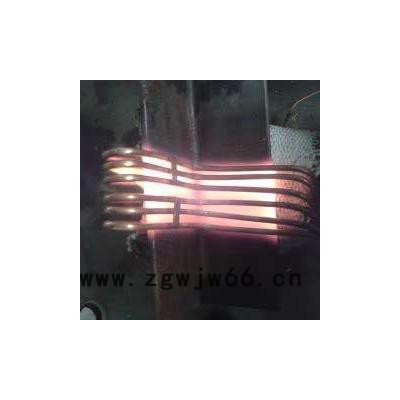

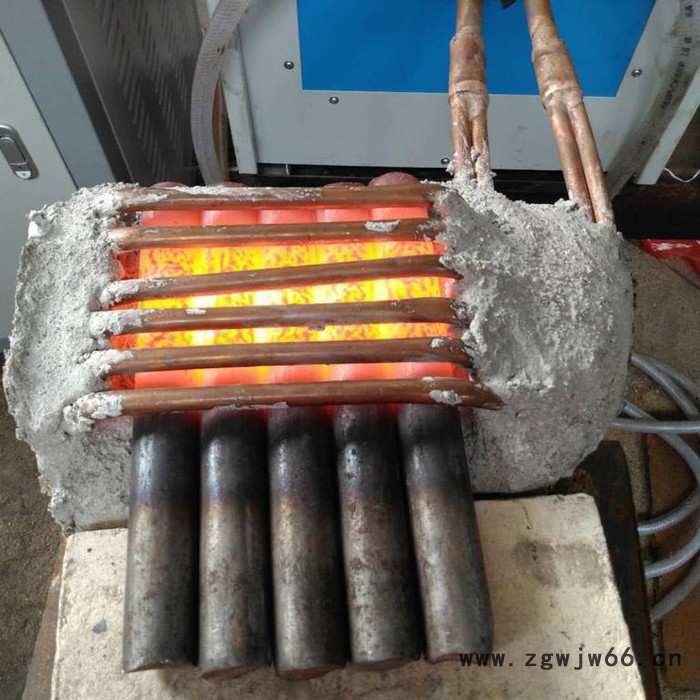

板簧卷耳感应加热

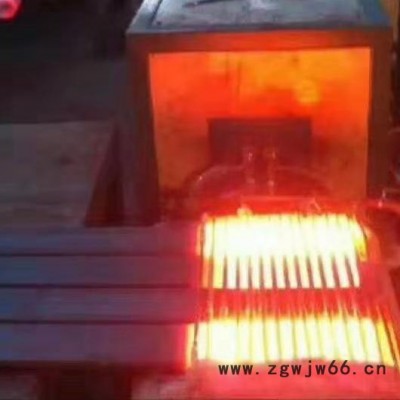

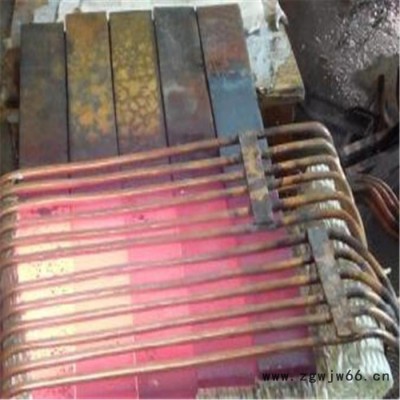

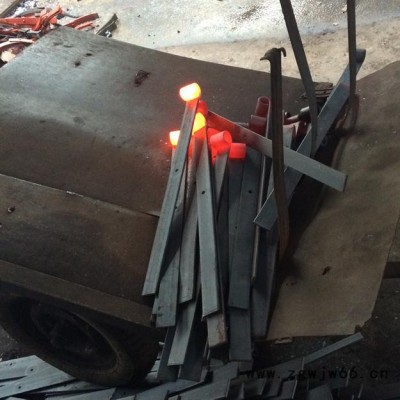

扁钢/板簧感应加热现场
板簧卷耳加热后成型产品

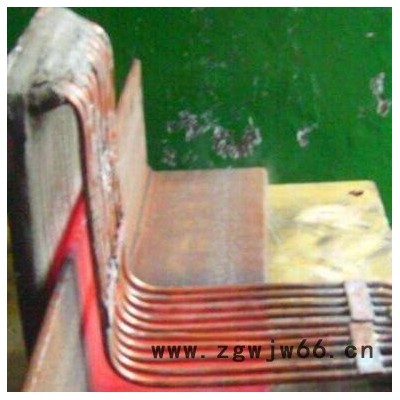

角钢火曲高频加热设备在用户现场

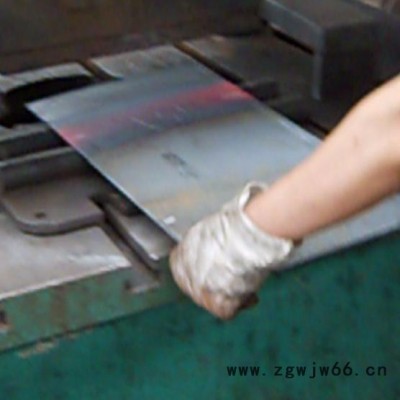

火曲高频加热设备在用户现场
火曲高频加热设备在用户现场
铁塔角钢高频加热设备现场
高频感应加热设备生产区

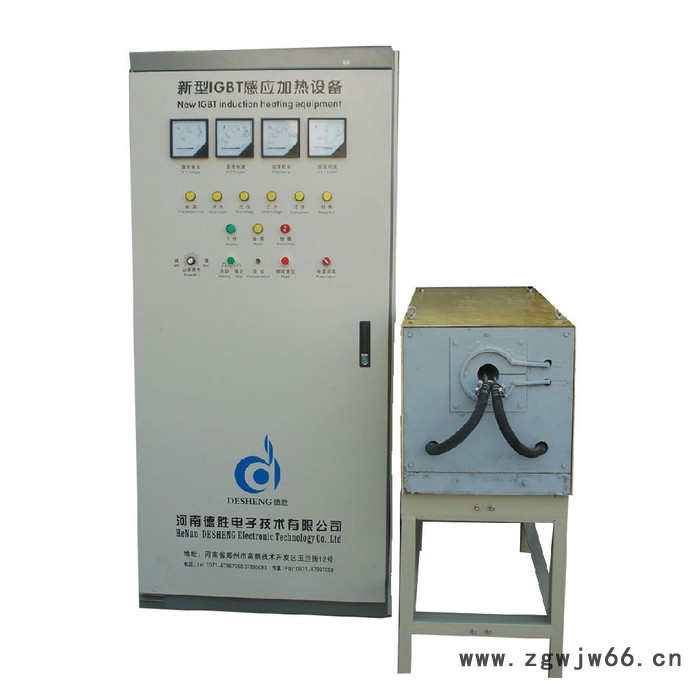

高中频感应加热设备
高中频加热设备调试区域
河南德胜电子技术有限公司厂区大门实拍
十、河南德胜质量保证措施和服务承诺
1、质量保证措施
1.1、严格执行ISO9001质量管理体系进行生产过程管理；
1.2、精心设计，各配件标准化生产，严格调试。
1.3、所有电气元器件选择国际国内品牌，主要配套件由定点厂家生产。
1.4、生产、管理、工艺、质检各部门对产品质量层层把关，加强工序间的检查，严格出厂的检验，确保产品的质量。
2、服务承诺
2.1、为需方提供全套维护用使用说明书；
2.2、供方派技术人员到买方现场负责设备的试运行和调试；
2.3、在买方现场对操作人员、维修人员进行技术培训；
2.4、在设备验收后，供方留一名技术人员监护设备使用情况，监护时间为2天；
2.5、对产品质量长期跟踪服务，设备在验收后一年内，供方免费负责解决设备质量异常现象，在接到故障信息后，24小时响应，最短时间以内排除故障（不可抗拒因素除外）；
2.6、设备在验收一年后直至设备使用期限内，供方有义务详尽回答有关设备操作、维护、使用等方面的技术问题；此期间供方维修只收取维修成本费，维修成本费由维修人员差旅费、外出期间工资、更换器件成本费组成。
