| 材质 | 不锈钢线,黄铜线 |
|---|---|
| 工作形式 | 扭转 |
| 外形 | 蝶形弹簧 |
| 用途 | 电器,模具,五金 |
| 是否标准件 | 标准件 |
| 样品或现货 | 现货 |
| 品牌 | 宏昌 |
| 型号 | DHS-20A |
| 加工定制 | 是 |
蛇形弹簧联轴器共有九类型式，分别是JS罩壳径向安装型（基本型）、JSB罩壳轴向安装型、JSS双法兰联接型、JSD单法兰
联接型、SJS接中间轴型、JSG高速型、JSZ带制动轮型、JSP带制动盘型、JSA安全型等。

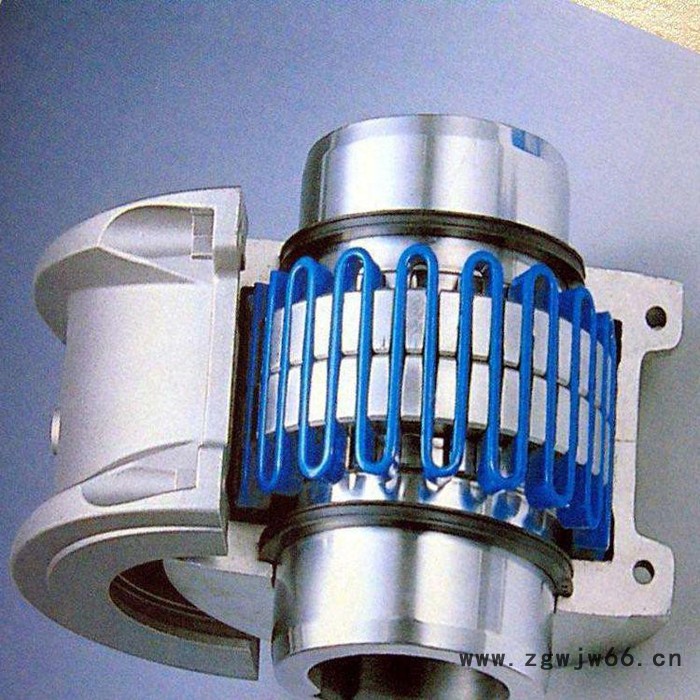

蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿
槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面
对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，
使机械系统能获得较好的减振效果，其平均减振率达36%以上。
1、联轴器以蛇形弹簧片轴向嵌入两半36%以上。梯形截面的蛇形弹簧片采用**弹簧钢，经严格的热处理，并特殊加工而成，
具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器（如弹性套 柱销，尼龙棒销联轴器）大为增长。
2、两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的
力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比
一般弹性联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，
于一定程度上有保护配套机件的安全性。
3、 联轴器的传动效率，经测定达99.47%，其短时超载能力为额定扭矩的两倍，运行安全可靠。 4、 铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。 5、整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。 6、由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。它能被安装在同时有径向，角向，轴向的偏差情况下正常工作。 优点 1、减振性好，使用寿命长。 2、承受变动载荷范围大，起动安全。 3、传动效率高，运行可靠。 4、噪声低，润滑好。 5、结构简单，装拆方便。 6、整机零件少，体积小，重量轻。7、允许有较大的安装偏差。
1、适用于联接两同轴线的中、大功率的传动轴系，具有一定的补偿两轴相对偏移和减振、缓冲性能，工作温度为-30℃~+150℃，
传递公称转矩45~800000N.m。
2、主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山，起重机械等。 3、其它各种机械及设备的轴传动,凡是有马达与轴相连,马达与减速箱相联或轴与轴相联的地方都可应用。
