| 往复单元 | 柱塞泵 |
|---|---|
| 输送介质 | 油泵 |
| 汽蚀余量 | 80（m） |
| 重量 | 85.0 kg |
| 材质 | 不锈钢 |
| 电压 | 220（V） |
| 功率 | 200（kw） |
| 流量 | 1200 |
| 排出口径 | 50（mm） |
| 驱动方式 | 气动 |
| 吸入口径 | 50（mm） |
| 性能 | 自动 |
| 用途 | 增压泵 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 多级 |
| 叶轮结构 | 敞开式叶轮 |
| 叶轮吸入方式 | 双吸式 |
| 品牌 | 赛思特 |
| 型号 | MPV系列 |

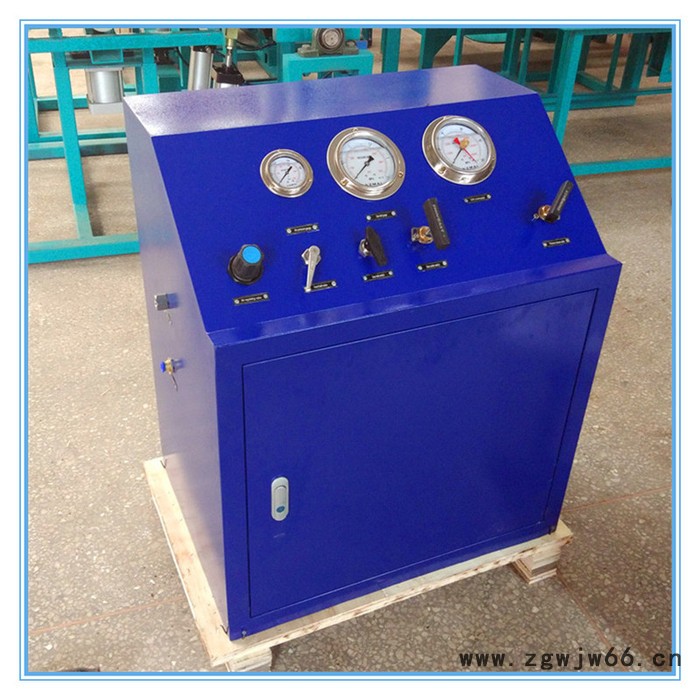

GBS-STA25-40-N/AL空气增压系统是我公司根据从国外引进的气动增压试压装置的工作原理，结合我国的实际情况研制而成的一种新型气体增压装置。
一、产品特点
它是使用纯净压缩空气为驱动动力源，以气体增压泵为压力源，采用纯净氮气作为被增压介质，输出氮气气体压力与驱动气源压力成比例。通过对驱动气源压力的调整，便能得到相应的增压后的氮气气体压力。当驱动气源压力与增压后的氮气气体压力达到平衡时，气动增压泵便停止增压，输出氮气气体压力也**稳定在预调的压力上。具有防爆、节能、环保、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。
二、产品用途
用于气体增压，气瓶、管阀、氮气弹簧等容器的罐装/氮气充氮等。
三、型号解析
GBS-STA40-N/AL
GBS --- 增压装置代号
STA40 --- 表示该装置所使用的空气增压泵STA40的增压比为40：1
N/AL--- 介质为空气或惰性气体
四、系统组成

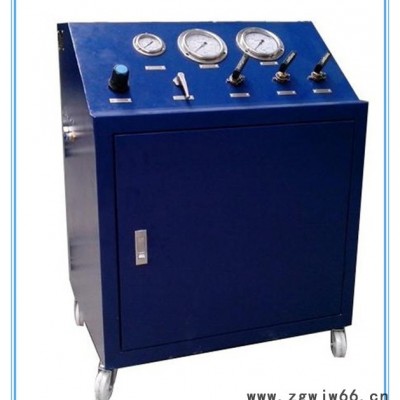

该系统由气体增压泵、气瓶支架推车、高压针阀，压力表，控制二连件，控制管路、连接接头等组成。面板安装，控制方便，结构紧凑，外形美观大方。
五、产品工作原理
|
|
★技术参数
型号：GBS-STA40-N/AL
驱动气源：洁净压缩空气
类型：气体增压控制系统
驱动压缩空气压力: 3-8bar(建议驱动气压<8bar)
**大流量（耗气量）：49Ln/min
**大空气输出压力：320bar。
适用介质：氮气
介质进气压力：15bar
介质进气**大压力：200bar
六、操作程序
1、将二联体的油雾器加入润滑油。南方用10#或20#机械油，北方冬 季用防冻机械油或低凝液压油。连接上需要增压的管路，关闭卸荷球 阀，打开高压球阀，驱动压缩空气气源压力要求不大于0.8MPa（6kgf/cm2）。
2、开启压缩空气，输出气源，调整好二联体的压力，如将压缩空气气源压力调到0.4MPa,即驱动气进气压力表显示0.4MPa时，40倍增压后气体压力约为16MPa，即高压气体压力表显示值约为16MPa。充装时注意观察被充装设备压力表，达到所需压力及时关闭驱动开关、进气开关、高压开关、打开卸荷开关，拔下充气接头，以免压力过高损坏被充装设备。
3、根据测试件测试压力调整调压阀的压力，本系统采用STA40的增压泵作动力，调压阀（安装在检测台）的压力按测试件压力/40进行计算，实际应用时，应调整调压阀的压力在0.4-0.5MPa左右。
3、接通被增压管路，被增压氮气进气压力范围为15bar-200bar，接通管路后，可观察被增压介质气压力表的数值。
4、当被增压氮气压力达到所设定压力，即氮气弹簧被充满时，两边压力达到平衡状态，增压泵停止工作，这时可关闭压缩驱动气源，关闭氮气气瓶和入口阀门，此时，打开高压卸荷球阀，进行增压系统管路泄气，以便高压气体排出到氮气气源入口。排完后，则立即关闭高压卸荷球阀，可进行下一次充气。
