生产能力 | 5m/h |
---|---|
距离 | 100m |
材料比例 | 1:3.5 |
压力 | 0.5 |
骨料粒径 | 20mm |
转速 | 1350 |
尺寸 | 1320×635×1190mm |
重量 | 260 |
电机功率 | 5.5 |
配套动力 | 空压机 |
用途 | 用于矿山、隧道 |
品牌 | 中拓 |
型号 | PZ-7 |
加工定制 | 是 |

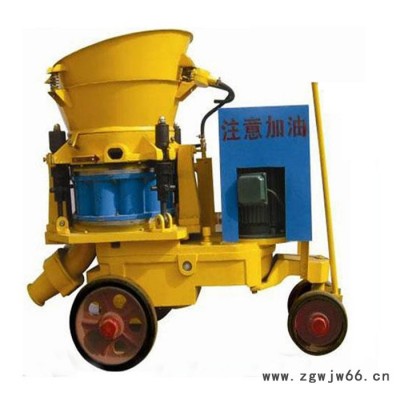

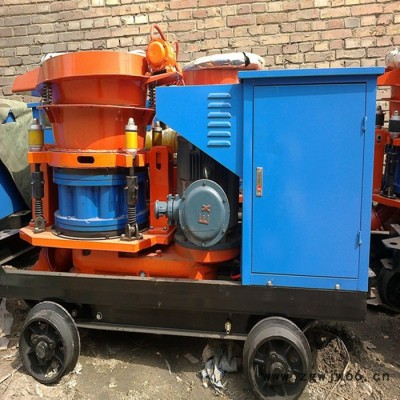

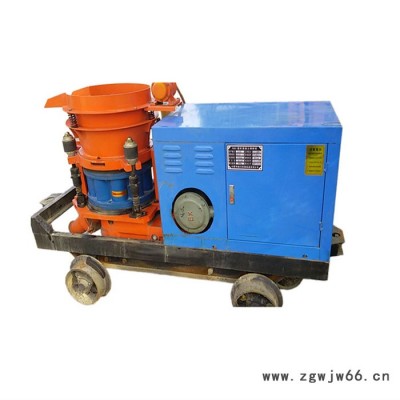

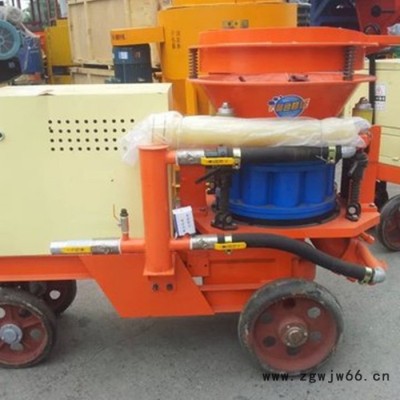

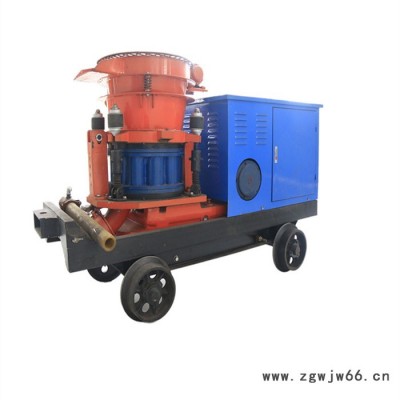

江西吉安喷浆机图片螺旋喷头采用聚胺酯材料制成
PZ-5混凝土喷浆机我们又称之为混凝土喷射机,是用于潮式喷混凝土的设备,它具有技术先进、结构合理、性能稳定、操作维护方便、使用寿命长等特点,广泛适用于矿山、隧道、涵洞、地铁、边坡支护、水电工程、地下工程及煤矿高矿井巷道喷射混凝土施工作业。转子式混凝土喷射机主要由驱动装置,转子总成、压紧机构、给料系统、气路系统、输料系统等组成。
? ???PZ-5混凝土喷浆机转子总成主要由防粘料转子、上、下衬板和上、下密封板组成。防粘料转子的每个圆孔中内衬为不易粘接混凝土的耐磨橡胶料腔,该结构提高了喷射机处理潮料的能力,减少了清洗和维修工作。转子上、下面各有一块衬板,采用耐磨材料制造,使用寿命较长;上、下密封板由特殊配方的橡胶制成,耐磨性能好。
?PZ-5混凝土喷浆机主要技术特征:
生产能力 ? ? ? ? ? ? ? ? ? ?5m3/h
输送距离、高度 ? ? ? ? ?100、30m
适用材料配比 ? ? ? ? ? ? ? 水泥/沙石=1:3-5
适用材料水灰比 ? ? ? ? ? ? ?>0.2
骨料粒径 ? ? ? ? ? ? ? ?Ф20mm
输料管内径 ? ? ? ? ? ? ? ? ?Ф50mm
工作压力 ? ? ? ? ? ? ? ? ? ?0.5MPa
耗气量 ? ? ? ? ? ? ? ? ? ? ?12m3/min
上料高度 ? ? ? ? ? ? ? ? ? ?1.19m
转子转速 ? ? ? ? ? ? ? ? ? ?11r/min
气动马达型号 ? ? ? ? ? ? ? TMH5.5D
功率 ? ? ? ? ? ? ? ? ? ? ? ?5.5kW ? ? ? ? ? ? ? ? ? ? ? ? ? ?
转速 ? ? ? ? ? ? ? ? ? ? ? ?1350 r/min
耗气量 ? ? ? ? ? ? ? ? ? ? ?6 m3/min
机器轨距 ? ? ? ? ? ? ? ? ? ?457mm 600mm 900mm ?
外型尺寸(长×宽×高) ? ? ?1320×635×1190mm
整机重量 ? ? ? ? ? ? ? ? ? ?260kg
PZ-5混凝土喷浆机转子式混凝土喷射机主要由驱动装置,转子总成、压紧机构、给料系统、气路系统、输料系统等组成。 驱动装置由电动机和减速器组成。电动机轴端链接主动齿轮轴,通过减速器减速后,驱动安装在输出轴上的转子旋转。传动齿轮由减速器减速后,驱动安装在输出轴上的转子旋转。传动齿轮由减速器箱体内的润滑油飞溅润滑,并由测油针测定油位。
? ???PZ-5混凝土喷浆机输料系统主要由出料弯头和喷射管路等组成。出料弯头出口处的粘接和堵塞,喷头处设有水环,通过球阀调节进水量。螺旋喷头采用聚胺酯材料制成,耐磨性能好。
? ???PZ-5混凝土喷浆机输料系统主要由出料弯头和喷射管路等组成。出料弯头出口处的粘接和堵塞,喷头处设有水环,通过球阀调节进水量。螺旋喷头采用聚胺酯材料制成,耐磨性能好。
