| 零部件及配件 | 阀体 |
|---|---|
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | 50-150（mm） |
| 连接形式 | 焊接 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 蒸汽 |
| 适用介质 | 蒸汽,其他 |
| 形态 | 球式 |
| 压力环境 | 高压 |
| 品牌 | 申耐泵阀 |
| 型号 | NBKVWT968Y |
| 加工定制 | 是 |
************************************************************************************************************************************************************************************
【温 馨 提 示】
产品图片属性及价格仅供参考，详情请来电或旺旺咨询！
是将高一档蒸汽压力降低至低一档蒸汽压力，但蒸汽温度又不降低的设备，为满足锅炉或其它设备受热面的吹灰，预热器吹灰和制粉系统灭火所必须的蒸汽。该阀门结构特点是采用多孔均流罩来实现压力的调节，使阀门抗汽蚀、噪声小，延长阀门的使用寿命。由于该阀门采用简易的装配结构，因此拆装方便，减少了维修工作量。
产品概述

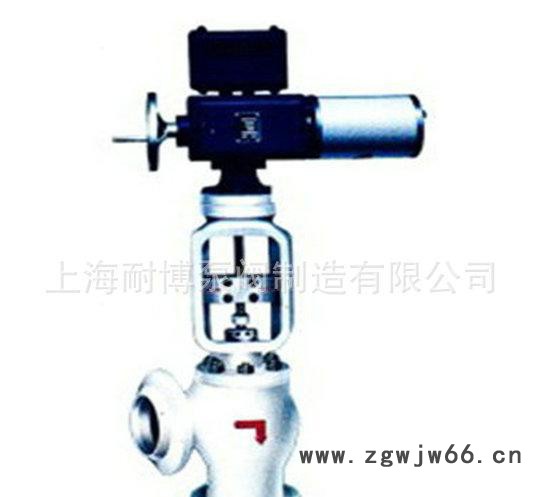

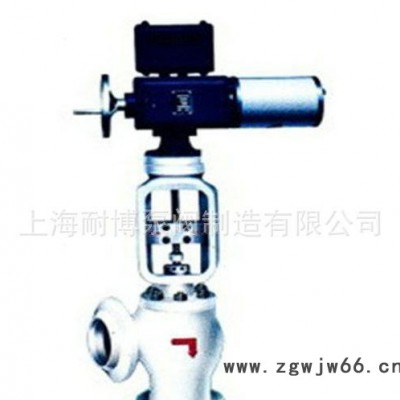

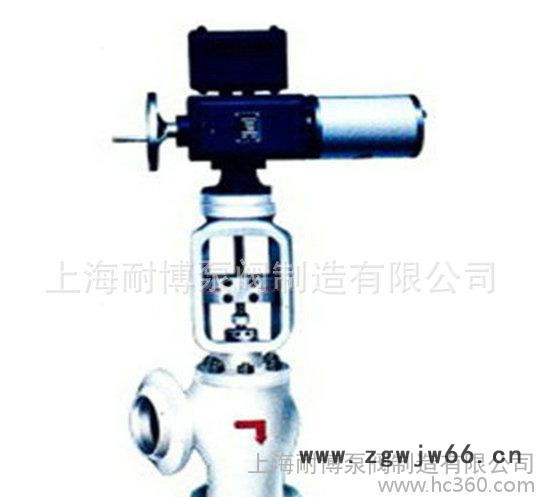

NBKVWT968Y系列蒸汽压力调节阀是将高一档蒸汽压力降低至低一档蒸汽压力，但蒸汽温度又不降低的设备，为满足锅炉或其它设备受热面的吹灰，预热器吹灰和制粉系统灭火所必须的蒸汽。该阀门结构特点是采用多孔均流罩来实现压力的调节，使阀门抗汽蚀、噪声小，延长阀门的使用寿命。由于该阀门采用简易的装配结构，因此拆装方便，减少了维修工作量。
工作原理
NBKVWT968Y系列蒸汽压力调节阀是由电动执行机构和调节阀两部份组成。执行机输入是调节器送来的直流电信号，来驱动执行机构，产生轴向推力，带动调节阀动作，从而引起介质流量的变化，来调节系统中各类参数。同时执行机构发出一个阀的位置信号供伺服放大器比较，使调节阀始终保持在一个与输入信号相对应的位置上，完成伺服调节任务。该调节阀适用于125、200、300、600、1000MW机组各类蒸汽压力调节系统。也适用于100MW以下的各类小型机组各类蒸汽压力的调节。
主要技术参数
| 公称通径DN（mm） | 50 | 80 | 100 | 125 | 150 |
| 公称压力PN (MPa) | 25 | ||||
| 流量特性 | 近似线性 | ||||
| 最大压差△P（MPa） | 15 | ||||
| 一次压力（MPa） | 10~15 | ||||
| 二次压力（MPa） | 1~4 | ||||
| 连接型式 | 焊接 | ||||
| 配用执行机构 | PZD型、ZKDS型、 | ||||
| 行程L（mm） | 40 | 57.6 | 88.2 | ||
| 额定流量系数 Cv | 25 | 56 | 91 | 140 | 210 |
| 工作温度t（℃） | ≤540 | ||||
| 使用介质 | 蒸汽 | ||||
注：也可配气动执行机。
主要技术性能指标
| 项 目 | 技 术 性 能 指 标 |
| 基本误差（%） | 不超过±１.5 |
| 回差（%） | ≤1 |
| 死区（%） | ≤3 |
| 泄漏量 | GB/T4213标准Ⅴ级； MSS-SP-61标准Ⅴ级。 |
阀门主要材料
| 名 称 | 材 料 |
| 阀体 | 20CrMo、12Cr1MoV、WCB |
| 阀芯 | 2Cr13堆司太莱合金、316 ss |
| 均流罩 | 1Cr18Ni9Ti |
| 阀座 | 2Cr13堆司太莱合金、316 ss |
| 阀杆 | 38CrMoAlA、25Cr2Mo1V |
外形尺寸
| 公称通径DN（mm） | 50 | 80 | 100 | 125 | 150 | |
| H (mm) | 490 | 530 | 530 | 530 | 530 | |
| H1 (mm) | 120 | 159 | 159 | 159 | 159 | |
| L (mm) | 400 | 550 | 550 | 620 | 850 | |
| D1 (mm) | 76 | 120 | 140 | 165 | 200 | |
| D2 (mm) | 42 | 70 | 85 | 110 | 130 | |
注：以上数据仅供参考，可按工况要求设计。
阀门结构图
