测量范围 | 铜管、铝管 |
---|---|
尺寸 | 520X480X460 |
类型 | 便携式探伤仪,涡流探伤仪 |
重量 | 30 |
品牌 | 文泰 |
型号 | SWD-T |
加工定制 | 是 |
功能简介:

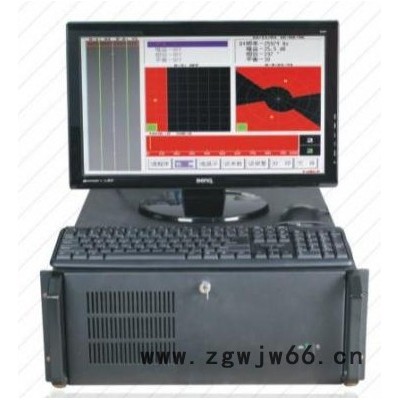

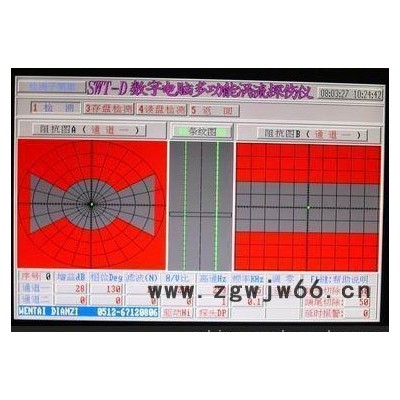

SWT-D智能数字式管棒涡流探测仪适用于无缝管、焊管等金属管、棒、线材的在线、离线探伤 ,可用于其它机械零部件的自动探伤。具有相对独立的测试通道,同时进行数据采集,用于检出金属管、棒生产中出现的纵向裂纹和横向缺陷(如驳口)。用于焊管在、离线检测时,SWT-D财未熔焊、暗缝、开口裂纹等轴向缺陷具有很高的灵敏度,对生产过程中,因焊机故障而造成产品的缓变伤、厂道伤均能可靠检出。获取的信号可分别以阻抗平面图和时基扫描图实时显示于屏幕。
SWT-D涡流仪具有1Hz-999KHz的测试频率范围,能够适应各种不同金属管道的检测要求,并且由于采用全数字化设计,因此能够在仪器内建立多个标准检测程序或专家系统,方便用户在该换产品规格时调用。SWT-D备有充分的输入、输出控制接口,方便监测现场与各种设备相连,并同步工作,构成一个高度自动化的整体。可配接耦合间间隙要求很低的穿过式探头,亦可接只有香烟盒大小的组合式平面式探头。
功能技术特性:
1、频率范围:1Hz-10MHz;:
2、增益:0-90db,步距为1db
3、相位:0-360度、步距为1度
4、双通道独立可选频率
5、不同风格的模式设置
6、自动相位、幅值分析功能
7、自动校零系统:可设置校零间隔时间
8、不同风格的报警区域设定,可应用于各种模式
9、 增益比(X/Y):0.1-10
10、自动清屏/跟踪阻抗显示。
11、具有检测信号回放、双向存取、等功能
12、快速模拟/数字式电子自动平衡及动态跟踪滤波
13、操作界面简便智能、易于操作
14、适配各种探头:如外通过式、旋转式等
15、适用于金属管、棒材、金属零部件、生产厂在线质量检验
16、检测速度:1m/min~500m/min
17、快速数字
18、非等幅、非对称相位报警区域设定
19、多种显示方式:阻抗、时基
20、数字滤波
21、声光报警输出
22、自动平衡时间??
23、内、外时钟选择
24、可大量存储各种检测程序和检测数据
25、可涡流信号回放扩展功能?
26、自动记录显示缺陷??
27、显示方式:实线、消隐
28、消隐显示系数:1~100
29、直角坐标系与极坐标系背景选择??
30、自动日历、时间显示
31、液晶显示器
32、电源:220V(-20% ~ +20%),功耗< 10W
33、模拟电子平衡
34、测量缺陷的幅值、相位、数字值
36、内外缺陷不同信号区分
