| 加工定制 | 是 |
|---|---|
| 适用范围 | 化工管道 |
| 结构形式 | 立式 |
| 燃料耗量 | 0.1 |
| 适用燃料 | 汽水 |
| 管道厚度 | 6 |
| 材质 | 碳钢 |
| 管道口径 | 219 |
| 品牌 | 齐鑫 |
| 型号 | TD |
厂家供应TD变力弹簧支吊架，支吊架实力决定品质
0317-8512477 ???? 15720249227 ????QQ2851558111 ???? 小王
???? ???? ???? 弹簧支吊架是根据力矩弹性原理设计，当管道的支吊点有垂直方向的热位移时，如果采用刚性支吊架，对向上热位移的支吊点，热态荷重**会大幅度下降，甚至悬空不吃力；而对向下热位移的支吊点，不但承受上位移支吊架的转移荷重，而且要承受较大的限位作用产生的管道热胀推力或力矩。这时支吊架本身和管道应力（包括自重一次应力和热胀二次应力）产生相应的有害影响。因此，有垂直方向热位移的支吊点，除了专门设置的限位刚吊外，一般应选用弹属于支上架，弹簧支吊架便是其中一种。在弹簧支吊架中，支吊架的荷重垂直直接与弹簧力相平衡，而弹簧力等地弹簧刚度与压缩值的乘积。当支吊点产生垂直方向的热位移时，弹簧压缩值也发生改变，支中架为荷重也**发生变化，如能选择合适的弹簧，支吊架荷重变化**会限制在某一允许范围之内，不会发生刚性支吊架那样荷重大幅度变化或完全不吃力的情况，广泛用于电力、石油、化工、机械、治金、轻纺等行业。
VS、TD结构形式和型号表示方法：

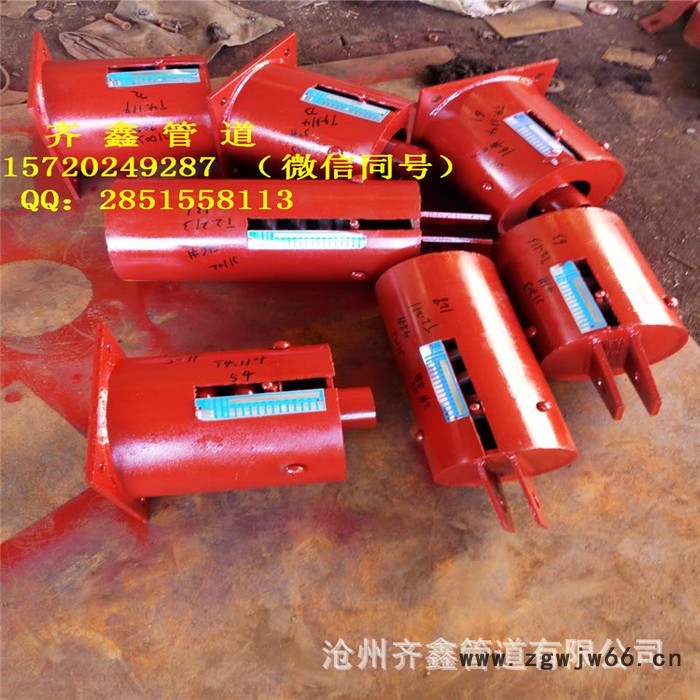

????????????????????????可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。
????????????????????????可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。
????????????????????????A型----上螺纹悬吊型；上吊杆一端与根部相连；另一端用螺纹拧入弹簧支吊架顶板螺孔内，并用螺母锁。花篮螺母下端与管道吊杆上端用螺纹相连，旋转花篮螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
????????????????????????B型----单耳悬吊型；C型----双耳悬吊型；弹簧支吊架上端与吊杆或吊板相连，吊杆、吊板另一端生根在钢梁或楼板上。其他与A型相同。
????????????????????????????
????????????????????????D型----上调节搁置型；用螺栓将弹簧支吊架固定在钢梁或楼板上，吊杆穿过吊架本体与管道相连，旋转顶部螺母，将管道吊装到规定的安装位置，然后用螺母锁紧。
????????????????????????E型----下调节搁置型；用螺栓将弹簧支吊架固定在钢梁或楼板上。其他与A型相同。
????????????????????????F型----支撑搁置型；用螺栓将弹簧支吊架底板固定在基础、钢梁或楼板上，顶部支撑水平管道或弯道底部。当现场实际支撑高度与设计提供安装高度有出入时，可转动荷重柱进行微调。其微调量为Lmax与Lmin之间。弹簧型号VS30F0～9为±6mm、VS30F10～24为±12.5mm，弹簧型号VS60F、VS90F、VS120F、VS150F、VS180F分别为±25mm。
????????????????????????????????G型----并联悬吊型；旋转花篮螺母，使固定在钢梁或楼板上的吊杆拉紧，将吊架调整到设计的安装高度，再用螺母将花篮螺母锁紧。
