| 型号 | 雨鸟3500 /5000 |
|---|---|
| 规格 | 2 |
| 类型 | 暖季型 |
| 品种 | 地埋伸缩 |
| 栽植土层深度 | 30 |
| 草修剪高度 | 10 |
| 品牌 | 美国雨鸟 |
| 园林用途 | 地被草 |
| 种植基质 | 泥培 |
| 混播品种 | 草坪专用 |
| 是否耐践踏 | 否 |
| 成活率 | 98 |

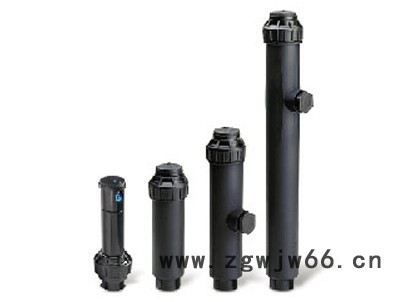

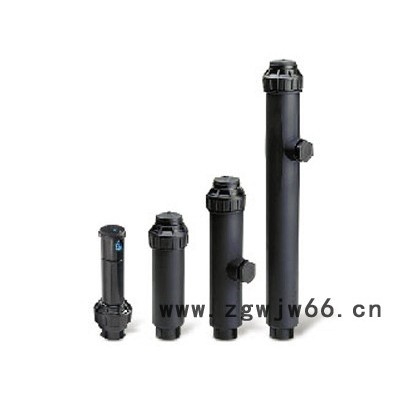

3500系列地埋式旋转喷头
主要应用
该系列喷头适用于公园、游乐场、校园、工矿企业、街道等中小面积草坪、花卉的灌溉。
特点
§材料为工程塑料和不锈钢，强度高，耐腐蚀（化肥、农药等）。
§内装滤网，喷嘴和过滤网拆换方便。
§升降柱具有自清洗功能，能适应极其恶劣的现场条件，保证喷头可靠运行。
§可选装止溢阀（SAM），止溢高度可达2.1米。
§整个内芯可从喷头顶部旋出（外壳与管道间的连接不动），清洗维修方便。
§集全圆和可调角度喷洒为于一体，顶部角度调节范围40°～360°，操作简单，更换喷嘴方便。
§射程调节螺钉可减少35%射程。
运行范围
§工作压力：0.17～0.38MPa
§流量：0.12～1.04m3/h
§射程：4.6～10.7m
§喷洒角度调节范围：40°～360°
结构尺寸
§顶部暴露直径：29mm
§整体高度：3500-S：180mm
3504：168mm
§升降高度：3500-S：102mm
3504：102mm
地埋式旋转喷头安装及调试
一、安装和取出喷嘴：
1、将工具插入喷头拉出孔，旋转90度，将升降柱提出。（A）
2、将所需喷嘴放入喷嘴孔，顺时针拧射程调节螺丝将喷嘴固定。（B）
3、将所选喷嘴的标识号安装在喷头顶部的圆孔处。
4、要取出喷嘴，首先将射程调节螺丝拧出，用尖嘴钳夹住喷嘴口下部凸起处将喷嘴取出。
说明：也可以将工具或平头螺丝刀插入旋转塔帽边缘的缝隙处，提出升降柱。
设置喷洒扇形角度：
扇形调节范围为40至360度（可调角喷头）。喷头的喷洒扇形角度出厂时设置为180度。
二、 设定左喷洒边线
1、 拉出旋转塔，将其转至左起始点（逆时针）。
注意：若喷头旋转塔不能很容易地向左边转动，可首先向右（顺时针）旋转至右起始点。
2、 然后，转动旋转塔，使其顶部所标箭头方向与所需设定的左起始喷洒边线一致。
三、增加角度（C）
1、 将旋转塔保持在左起始点，在喷洒扇形调节孔中插入工具或螺丝刀。
2、 按（+）方向顺时针转动螺丝刀增加角度。
3、 每顺时针转动一整圈，可增加90度。
4、 当调至**大的360度时，会听到棘齿机构的“咔”声。喷头的调节不能超过**大角度。
减小角度（D）
1、 将旋转塔保持在左起始点，在喷洒扇形调节孔中插入工具或螺丝刀。
2、 按（-）方向逆时针转动螺丝刀减小角度
3、 每逆时针转动一整圈，可减小90度。
4、 当调至**小的40度时，会听到棘齿机构的“咔”声。喷头的调节不能超过**小角度。
四、射程调节：（射程可减少25%）（E）
1、 将工具或螺丝刀插入射程调节孔。
2、 顺时针转动螺丝刀可减小射程，逆时针转动可增大射程
