材料 | 不锈钢 |
---|---|
产地 | 广东 |
防护等级 | IP50 |
规格 | 2kg 1kg |
类型 | 拉力计 |
输出信号 | 模拟型 |
制造商 | Forsentek |
制作工艺 | 集成 |
种类 | 测力计 |
材料物理性质 | 导体 |
材料晶体结构 | 单晶 |
品牌 | 福森泰科 |
型号 | 10N/20N |
制造商零件编号 | FSSM |

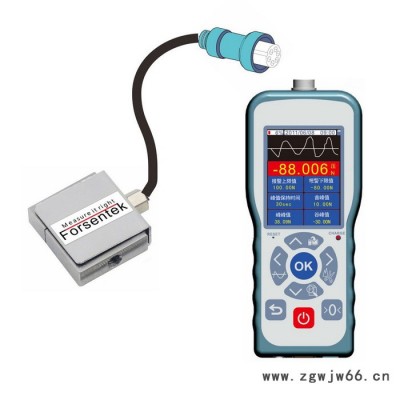

小量程测力计10N/20N小型拉力计弹簧拉力测量张力

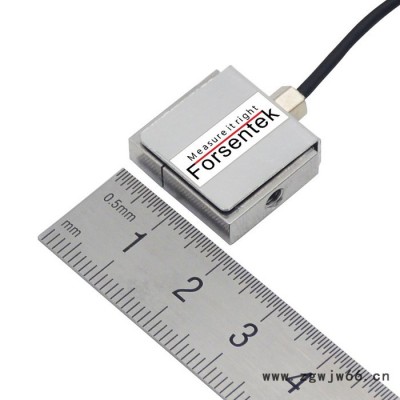

小尺寸拉力测力计FSSM采用不锈钢材质基于电阻应变式原理,拉力计FSSM尺寸小,精度高,可以用于拉力测量及压力测量,力测量范围有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可选,可替换Futek传感器LSB200,常用于推拉力计,牵引力实验,装配压入力监测,纺线张力大小测量,压力分布测试,弹簧测试,气缸推力测量,键盘按键测试,手机触摸屏测试,开关插拔力测量等。
拉力测力计FSSM尺寸图
FSSM订货号 | 测力范围 | 测力方向 |
FSSM-10N | 0-10N/0-1kgf | 拉力测量 压力测量 拉压双向力测量 |
FSSM-20N | 0-20N/0-2kgf | |
FSSM-50N | 0-50N/0-5kgf | |
FSSM-100N | 0-100N/0-10kgf | |
FSSM-200N | 0-200N/0-20kgf | |
FSSM-300N | 0-300N/0-30kgf | |
FSSM-500N | 0-500N/0-50kgf | |
FSSM-1kN | 0-1000N/0-100kgf |
小尺寸拉力计FSSM参数表
量程 | 10N 20N 50N 100N 200N 300N 500N 1000N 1kgf 2kgf 5kgf 10kgf 20kgf 30kgf 50kgf 100kgf |
供电电压 | 3-12V |
灵敏度系数 | 2.0 mV/V |
零点输出 | <0.05mV/V |
非线性 | ±0.1% 满量程 |
滞后 | ±0.1% 满量程 |
非重复性 | ±0.05% 满量程 |
蠕变(5min) | ±0.1% 满量程 |
安全过载 | 150% 满量程 |
极限过载 | 200% 满量程 |
温度补偿范围 | -10...+40℃ |
使用温度范围 | -20...+60℃ |
零点温度漂移 | ±0.03%满量程/℃ |
灵敏度温度漂移 | ±0.02%满量程/℃ |
输入阻抗 | 380±30 欧姆 |
输出阻抗 | 350±5 欧姆 |
绝缘阻抗 | >2000M 欧姆 |
传感器材质 | 不锈钢 |
防护等级 | IP62 |
导线 | 2*4000mm |
接线 | 红-电源正 黑-电源负 绿-信号正 白-信号负 |
小量程测力计10N/20N小型拉力计弹簧拉力测量张力
传感器“额定输出”简介:
额定输出定义:传感器在满量程负载时的输出,一般表示为mV/V,一般也被叫做“灵敏度”。传感器的额定输出(灵敏度)指明了该传感器的信号输出范围。
传感器的输出信号=(供电电压x额定输出) x加载力/传感器量程
额定输出一般有1.0mV/V 、1.5mV/V、2.0mV/V、3.0mV/V。
供电电压一般推荐是3-15V范围内的恒压。
“加载力/传感器量程”的范围是0-1(加载力的范围是0~量程)。
综上所述:测力传感器的输出信号范围一般在0-45mV范围以内。
例1:额定输出2.0mV/V的拉力计,采用10V供电,该传感器的输出信号范围**是约0-20mV。
例2:额定输出1.0mV/V的测力计,采用5V供电,该传感器的输出信号范围**是约0-5mV。
拉力测力计输出信号怎么处理?可以外接传感器信号放大器输出±5V/0-5V/0-10V/4-20mA :
放大器供电压压---24V DC 或 12V DC
放大器输出信号----0-5V,0-10V,4-20mA,-5~5V,信号大小与力值大小成正比。
例1:拉力计FSSM-10N配套信号放大器FSC(0-10V)-24V,出厂前会调试好,力值与输出信号的对应关系为0-10N拉力对应0-10V,电压信号与拉力值大小在误差范围内呈线性关系,即0V对应0N,5V对应5N拉力,10V对应10N拉力,以此类推。
例2:测力计FSSM-20N配套信号放大器FSC(4-20mA)-24V,出厂前会调试好,力值与输出信号的对应关系为0-200N拉力对应4-20mA,电流信号与拉力值大小在误差范围内呈线性关系,即4mA对应0N,12mA对应10N拉力加载,20mA对应20N拉力加载,以此类推。
拉力传感器量程选择:
额定量程的定义:在满足所标注的参数范围内,传感器被设计去测量的力值上限。
测量范围:如额定量程为10N的拉力感测器的拉力测量范围是0~10牛,额定量程为20N的传感器的测力范围是0~20牛。
传感器过载**和弹簧被过度拉伸是一个道理,会给传感器的弹性体造成不可逆的过度变形,从而损坏传感器;过载损坏是称重测力传感器在应用中比较常见的故障,且不可维修。所以在选择传感器量程的时候尽量留有一定的冗余量,一方面可以延长使用寿命,另一方面可以防止应用中的冲击力对传感器造成过载损伤。比如拉力测量范围是4N-7N的应用可以选择10N量程的拉力计,拉力大小7N-16N的应用可以选择量程为20牛的拉力测力计。
