最大电压 | 380V |
---|---|
材质 | 碳钢、不锈钢 |
额定温度 | 1350℃ |
工作温度 | 1350℃ |
功率 | 130kw |
类型 | 淬火炉 |
毛重 | 13T |
主要用途 | 大专院校,医疗方面,热处理电阻炉,科研单位实验室,工业电炉,工矿企业,高温煅烧,模具钢淬火 |
品牌 | 华瑞 |
型号 | HRC2 |
加工定制 | 是 |
质量认证 | CE |
一、概述
HRC2系列真空油淬气冷炉主要用于合金结构钢、合金工具钢、模具钢、轴承钢速钢、弹性合金、高温合金、不锈钢以及磁性材料的光亮油淬或气冷以及烧结和钎焊等。

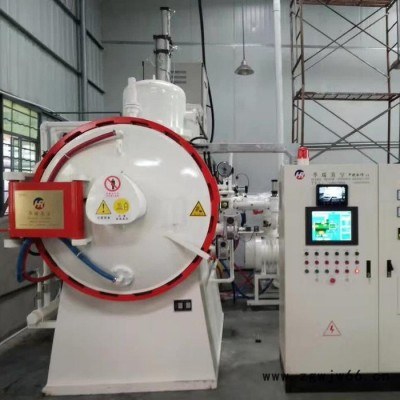

HRC2真空炉是由主机、真空系统、水冷系统、气冷系统、气动系统、电控系统和炉外运输车等组成。
二、设备参数
温度 (℃ ) 1320(℃ )
? 装载量 (Kg) 根据设备尺寸来定
?炉温均匀性 (±℃) ±5℃ (装料测9点测温800/℃-1200℃)
?加热功率 (Kw) 根据设备尺寸来定
?极限真空度 (Pa) 4.0×10-1 / 6.7×10-3 (Pa) (不同真空度,不同价格)
? 压升率 (Pa/ h) 0.67 (Pa/ h)
? 冷却室气冷压强 (bar) ≤2(bar)
? 冷却室充气时间 (S) 3~(S)根据客户配制储气量压力有关
? 冷却水消耗量 (min) 15~35m3/h
三、标准结构
3.1 真空油淬气冷炉主机为卧式双室结构,由炉体、炉盖、加热室、冷却室、中间真空隔热门和工件传动机构等组成。
3.1.1炉体和炉盖为双壁水冷结构,内外壁采用碳钢制造。加热室和冷却室炉壳均为双层碳钢卷筒后焊成,两层之间有夹缝,内通冷却水,两端与法兰焊接而成,两室中间为隔热门闸箱,中间墙设计为双壁水冷结构,以保护安装于中间墙上的密封圈。加热室炉门和冷却室炉门由双层椭圆封头与圆法兰焊接而成,中间通冷却水,在炉盖中间设在观察窗,炉门法兰上设有密封槽以便安装密封圈,炉门与炉体之间由铰链联接。炉体上设计的开孔有:
??* 抽空用开孔
??* 电极开孔
??* 超清晰镜头开孔(双式镜头便于工人操作看的见出、进料及料筐移位)
* 冷室测温偶开孔 (以防冷室油温过高及工件温度过高,打不开炉门
* 热电偶开孔
??* 充气开孔
* 温度均匀性测量开孔
* 真空测量开孔
* 压力检测开孔
* 进出料机构开孔
??* 升降机构开孔
* 油搅拌开孔
??* 电加热(油)开孔
* 前炉门特制排污孔,
* 炉体下部特制
五、成套供货
5.1 成套供应品
品名 | 数量 |
真空炉炉体 | 一台 |
PLC控制柜 | 一台 |
炉外料车 | 一台 |
不锈钢料筐 | 一个 |
真空机组 | 一套 |
5.2 备用件及随机工具
品名 | 数量 |
密封件 | 1 份 |
绝缘件 | 0.5份 |
石墨件 | 0.5份 |
规管 | 2 支 |
六、设备尺寸表
设备型号 | 加热区尺寸(mm) | 装载量(Kg) | |
HRC2-433 | 450×300×300 | 60 | |
HRC2-644 | 600×400×400 | 200 | |
HRC2-755 | 700×500×500 | 300 | |
HRC2-966 | 900×600×600 | 500 | |
HRC2-1266 | 1200×600×600 | 700 | |
HRC2-1288 |
| 1000 |
(以上尺寸仅供参考,可以根据客户要求来定做尺寸)

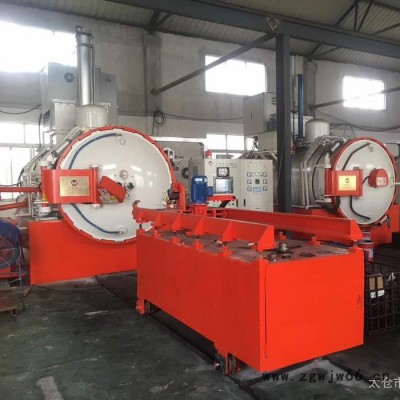

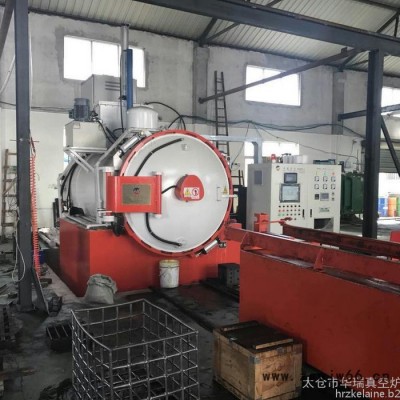

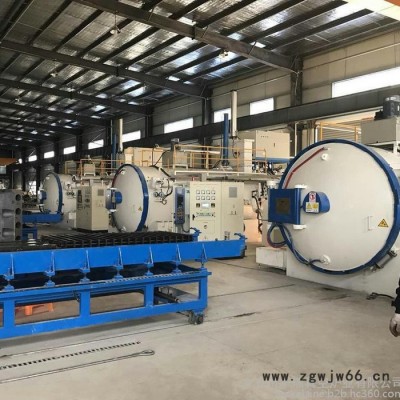

七、车间一角
八、售后服务与技术培训
8 .1技术培训
在供方现场预验收的同时,由供方负责对需方人员(操作人员、机械维修人员、电气维修人员等),进行机械结构、电控原理及结构、真空炉操作维修等方面的技术培训。
8. 2 保修期:在甲方现场验收合格之日起,乙方对设备保修2年(注;给设备尾款没有关系按合同1年内付),但乙方不承担因设备故障造成的其他间接损失。如因甲方人员操作失误造成设备故障或损坏,则乙方负责修复工作,修复费用由甲方承担。 供方在得到故障信息后,2小时内必答,如需到现场,24小时必到。
尊敬的用户您好:
很荣幸能与贵公司合作,非常感谢贵公司对我司的信任和支持,我司随时提供技术咨询服务,我司本着真诚、守信、质量保证、顾客至上的企业方针和不断改进并完善产品品质。
希望多提宝贵建议,您的满意将是我们前进的动力,期待您的来电与合作!!!
随时欢迎各届需求者来厂参观,莅临指导!!! |
联系人:张敬
手 机:13338654181
电 话:0512-88826556
地 址:江苏省太仓市双凤镇南转路1号
售后服务承诺
为创造品牌,提高企业知名度,树立企业形象,我公司本着“一切追求高质量,用户满意的宗旨”的精神,以“ 优惠的价格、 周到的服务、 可靠的产品质量”的原则向您郑重承诺:
1、服务宗旨:快速、果断、准确、周到、彻底
2、服务目标:服务质量赢得客户满意
3、服务效率:质保期内或质保期外如设备出现故障,供方在接到通知后,维修人员24小时内可以到达现场并开始维修。
4、服务原则:产品的质保期为十二个月,在质保期内供方将免费维修和更换质量原因造成的零部件损坏,质保期外零部件的损坏,提供的配件只 收成本价,与需方人为因素造成的设备损坏,供方维修或提供的配件均按成本价计。
在质保期外我公司技术人员每年不少于三次回访调查用户使用情况。
