| 产品认证 | iso9001 |
|---|---|
| 额定电流 | 100A |
| 结构形式 | 落地式 |
| 外壳材质 | 镀铝锌板 |
| 壳体防护等级 | ip30 |
| 品牌 | 五星柜体 |
| 型号 | gck |
| 加工定制 | 是 |
| 短路关合电流 | 15KA |
一、概述
GCK系列低压抽出式开关柜是我公司根据广大用户的需求而设计的，具有结构先进，外形美观，电气性能高，防护等级高，安全可靠，维护方便等特点，是冶金、石油、化工、电力、机械、轻纺等行业低压供电系统理想的配电装置。被**列为两网改造推荐产品和第九批节能产品。
二、主要技术参数
1、额定绝缘电压：660V
2、额定工作电压：380V、660V
3、辅助电路额定电压：AC 220V、380V、DC 110V、220V
4、使用频率：50～（60）HZ
5、额定电流：水平母线≤3150A、垂直母线630A、800A
6、额定短时耐受电流：105KA/1S、中性母线30KA/1S
7、额定峰值电流：105KA/0.1S,50KA/0.1S
8、功能单元（抽屉）分断能力：50KA（有效值）
9、外壳防护等级：IP30、IP40
10、母线设置：三相四母制、三相五线制
11、符合标准：IEC-439 BS5486 VDE0660、 GB7251、NEMAIC2-322，
JJB/T9661
12、操作方式**地、远方、自动
三、结构特征

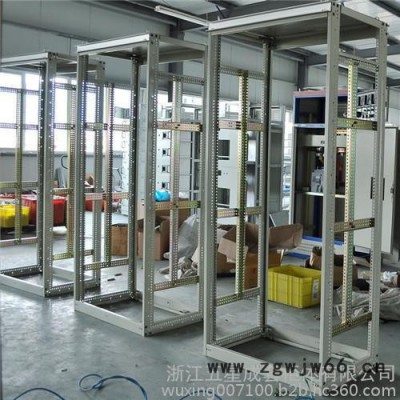

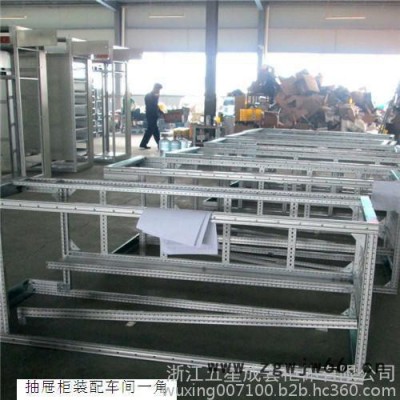

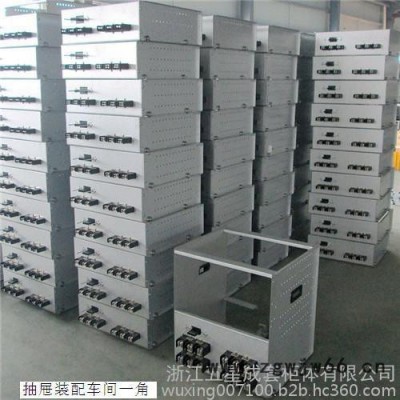

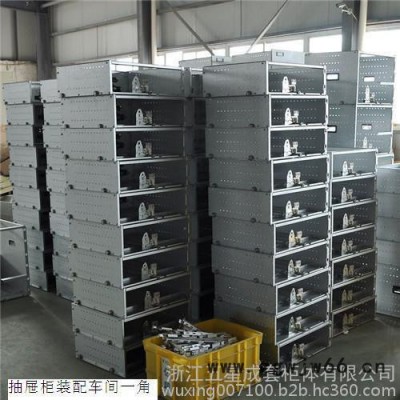

GCK的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固定互相连接成基本柜架，再按需要加上门，挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点。
柜架采用异型钢材，利用角板定们，螺栓边接的无焊接结构。柜加分成母线室、功能单元、电缆室三个相互隔离的区间，可防止事故扩散和便于带电维修。功能单元隔室采用金属隔板隔开。隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不能触及垂直母线。
四、型号含义
五、使用条件
1周围空气温度不低于－5℃，不高于+40℃。在24小时内平均温度不得高于+35℃，不低于－5℃。在储存，运输条件下**低温度为－30℃。
2安装使用地点的海拔高度不超过2000M。
3 大气相对湿度不超过85%。
4设备安装时与垂直面的倾斜度不超过±5%。
5设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受腐蚀的场所。
6 用户有特殊要求时可与本公司协商解决。
六、外形安装尺寸（见附图）
七、安装
本产品推荐采用6×5×100槽钢，也允许采用相近规格槽钢代替，但应注意与柜底安装孔配合。槽钢在全长上必须水平，且前后槽钢也应调整在同一水平上。
柜体安装时，必须先将所有抽屉取出，门板关好，再将柜体按要求的排列顺序遂台吊装**位。柜体**位时，柜体底部侧面的中性母线和接地母线应同时拼接，拼接时接处先清理干净。全排柜体**位，调整好后，将各柜分别用螺栓固紧于基础槽钢上，再将接地母线和中性母线拼接紧固螺栓上紧。

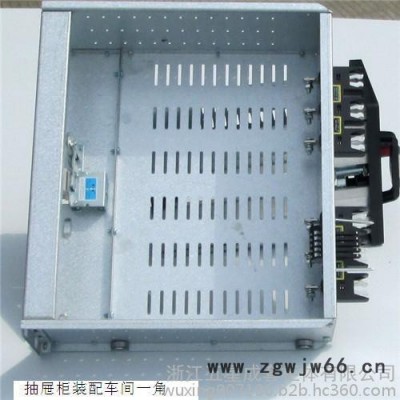

注意抽屉取出后应水平放置，不能磕碰和叠压，以免造成抽屉单元变形。柜体安装好后，按抽屉铭牌标示的位号放回各自的单元小室，不能错位。抽屉插入柜体时应符合操作要求。
本产品拼台时，水平母线系用连接块连接。每条水平母线连接处有上、下两连接块。连接块及紧固螺栓在产品出厂时由制造厂一起提供。水平母线拼接时请按下列程序及要求安装。
a、将要拼台的抽屉柜顶盖板取下。顶盖板系用四个吊环螺栓固紧于柜顶上，将四个吊环螺栓拆起来那可拿出顶盖板。
b、将水平母线上的紧固螺栓全部放松，以便于拼台连接块安装。A相水平母线上的压块取下，拼台时此压块由拼台连接块代替。
c、拼台连接块表面清理干净，由水平母线室拼台安装孔水平插入至邻柜水平母线，用螺栓将上、下连接块两端分别与两台水平母线连接固定住，暂不上紧。
d、全排水平母线用连接块全部拼接起来后，水平母线上所有紧固螺栓全部上紧。
e、拼接紧固完毕，检查水平母线室无异物后，将顶盖板重新上好、紧固。
电缆终端联接：本产品系下出线，电缆由电缆沟经底盖板引入柜内。安装时将底盖板右侧的压板取出，配合电缆开好进线孔，接好电缆之后，将其用螺钉重新上紧在底盖板上。每个抽屉单元后面均有**联接出线电缆用的连接件，电缆按图样要求与相应的连接件或母线联接，联接时应特别注意相序。柜体右侧的电缆室装有电缆夹，供固定电缆用。为便于联接电缆，安装时可将柜体后板取下。关于电缆终端的封端应按电缆制造厂提供的说明书要求制作。
辅助电路外引线联接：每个抽屉单元均有一个**外引线用的端子座，装于柜体右侧的电缆室，端子连接系用接插式，连接插件由制造厂作为出厂附件提供。需从控制单元引出的线路由此端子座联接。引出线应按有关线路图联接。
若采用柜顶电缆架空引入，须在顶盖板上预留电缆进线孔时，请在订货时说明，制造厂将按双方协议制作。
抽屉单元靠杠杆操作，单元高度400mm以下由单杠杆操作，400mm及以上由上、下双杠杆操作。双杠杆操作时应同步进行。
八、订货须知
a、产品的全型号（包括主要电路方案号和辅助电路方案号）。
b、主电路系统组合顺序图。
c、辅助电路电气原理图。
d、柜内元器件清单。
e、其它与产品正常使用条件下符的特殊要求。
