| 产地 | 新敏 |
|---|---|
| 防护等级 | IP65 |
| 输出信号 | 模拟型 |
| 线性度 | 0.1% |
| 种类 | 位移 |
| 迟滞 | 位移传感器 |
| 品牌 | 新敏 |
| 型号 | WYW22 |

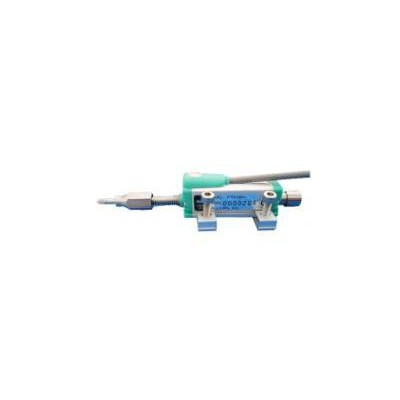

WYW22微型自恢复系列(外置弹簧)线性位移传感器
行程 10-100mm
一、产品介绍：
WYW22 微型 自恢复系列的线性位移传感器用于空间受限情况下的位移和长度测量。铝制外壳做阳极电泳处理，外观靓丽，耐腐蚀性强 . 由于内部采用导电塑料，产品可以在流畅运行的基础上输出低噪顺滑信号。这种传感器通过外置弹簧实现自动恢复功能，所以连接方式非常简单，只需要把测头接触在被测目标**可以了。归因于电阻轨道的线性修刻技术，提供给您的不仅是合乎要求的线性度，而且可以随您所愿的将电阻修刻到您指定的数值，例如 5678Ω或者8765Ω
二、技术参数：
| 可用电性行程 | 10~100mm |
| 电性总行程 | 11~101mm( 可用行程上加 1mm) |
| 机械行程 | 15~105mm( 可用行程上加 1mm) |
| 总长度 | 115~295mm |
| 直径 | 18*18mm |
| 电阻 | 10~25mm 1K Ω ,50~100mm 5 K Ω |
| 线性度 | ≤ 0.1% |
| 工作电压 | 24VDC |
| 输出信号 | 0~5V,0~10V,4 ～ 20mA |
| 工作温度 | -50℃--+150℃ |
| 振动频率 | 5 ～ 2000HZ |
| 使用速度 | 10m/s max |
| 震动系数 | 20g |
| 冲击系数 | 50g |
| 寿命 | >100*1000000ycles |
| 防水防尘能力 | IP65 |
| 接口 | 滚珠测头或者滚动轴承测头 |
三、接线定义
1 号棕色为电源正极， 2 号黑色为信号线， 3 号蓝色为电源负极

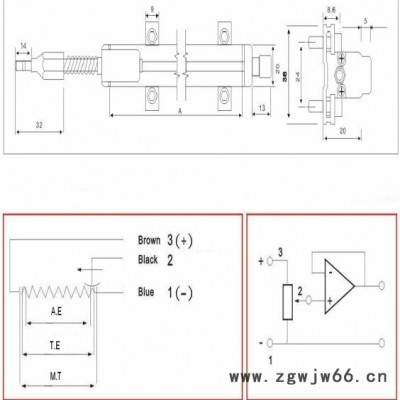

四、机械尺寸图
