| 壁厚 | 1.9mm |
|---|---|
| 材质 | 碳钢 |
| 产地 | 河北 |
| 长度 | 8m |
| 计量单位 | 套 |
| 用途 | 管道 |
| 品牌 | 宏茂 |
| 型号 | 4587 |
| 一、用途与原理 |
| 弹簧支吊架主要用于电厂汽水管道或锅炉设备、在运行中产生热位移及其设备装置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求，本厂将弹簧支吊架按照设计荷载进行整定：即弹簧预压并所定冷态荷载位置上；同时标上冷态时的理论理论工作位置。 |
| 弹簧支吊架在出厂前制造厂进行了整定，当安装了到管道和设备上后，作有关螺纹调整，将所定销脱开，这时弹簧的实际承载**是设计所要求的冷态荷载。 |
| 二、型号、种类 |
| 可变式弹簧支吊架有四大系列，主要是由西北电力设计院设计的 T1、T2、T3、T4、T5型系列、华东电力设计院设计的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工设计院设计的VS系列，其系列的基本特性相同，承载力为20daN-21000daN。结构形式主要有悬吊式、支承式和并联悬吊支承式。 |
| (三)、T、TH结构形式和型号表示方法： |
| 本吊架根据安装形式分为中间连接吊架弹簧TH 1 上下连接吊架弹簧TH 2 、支架弹簧TH 3 三种型号。 |
| TH 1 又分为A、B、C三种类型； |
| TH 1 A( T1 )为单耳连接吊架弹簧； |
| TH 1 B( T2 )为双耳连接吊架弹簧； |
| TH 1 C为螺纹连接吊架弹簧； |
| 这三种类型弹簧，主要用于悬挂在钢梁、管梁、底板上。 |
| TH 2 ( T3 )适用于安装在钢梁上； |
| TH 3 ( T4 )主要用于搁置在基础、钢梁、楼板上； |
| T5 并联悬吊型。 |
| (四)、VS、TD结构形式和型号表示方法： |

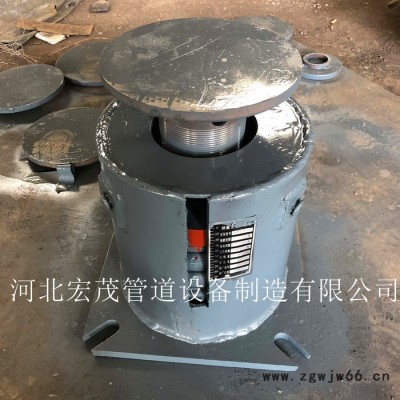

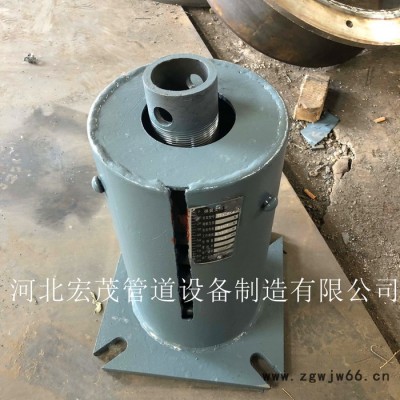

| 可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。 |
| 可变弹簧支吊架按安装方式的不同，分为A、B、C、D、E、F、G七种型式。 |
| A型----上螺纹悬吊型； |
| B型----单耳悬吊型； |
| C型----双耳悬吊型； |
| D型----上调节搁置型； |
| E型----下调节搁置型； |
| F型----支撑搁置型； |
| G型----并联悬吊型； |
| |
| |
