| 材质 | 碳钢 |
|---|---|
| 产地 | 河北 |
| 规格 | 齐全 |
| 生产厂家 | 齐鑫 |
| 适用范围 | 管道 |
| 品牌 | 齐鑫 |
| 质量认证 | 国标 |

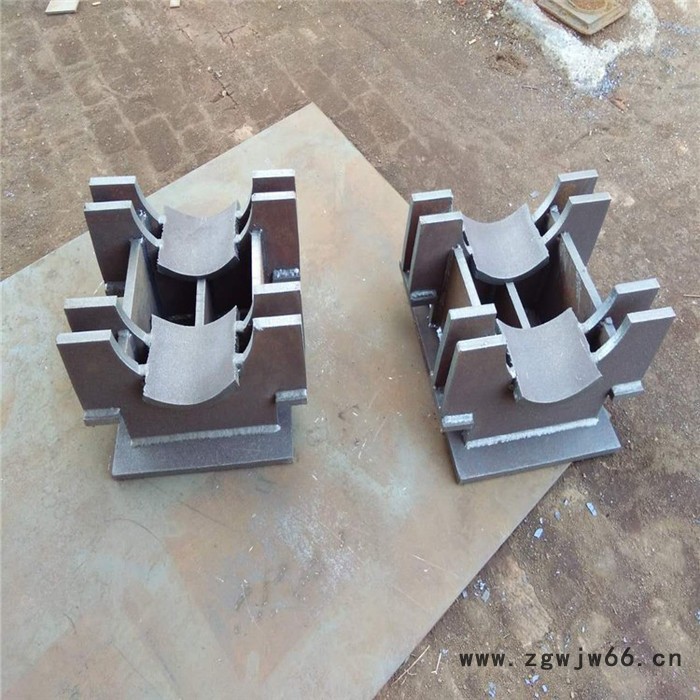

齐鑫专业供应弹簧支吊架，管道支座管托，标准生产
0317-6767377 13230731170 QQ2851558115 齐鑫小王
管架分类
在一个完整的管道布置设计中，设置管架是个相当重要的环节。应根据管道的操作条件和管道的布置要求，合理地选用不同类型的管架。沧州齐鑫管道有限公司生产所包括的管架分A、B、C、D、E、F、G、J、K、L、M十一大类，可供设计人员选用。这十一大类管架的简图及其名称、图号见管架标准索引。
一、A类管架标准零部件
标准零部件包括吊架生根结构U形吊耳，吊耳和角形吊耳，悬吊管道用的吊杆，管夹、松紧螺母，U形螺栓、导向管夹、管道支座和滚动支架用的滚轮等多种。其中与管道直接配合的有公制和英制以及铸铁管、塑料管系列，设计人员应根据所采用的管子分别选用。保冷管道上用的管夹应根据保冷层的外径选取与其接近的规格。
二、B类管吊与吊架
根据生根结构和管吊组件的不同组合构成各种类型的管吊。从B1到B4这类管吊属基本的型式，它可与托架和悬臂托架组合成各种型式的管吊。双杆吊架和型钢吊架用于一根或一根以上的水平管道。另一种为大管吊小管的管吊，这种管吊的补吊管径与支承管的管径之差较大，被吊管的重量不宜太重，一般只能作为一种辅助性的吊架使用。
三、C类弹簧吊架和弹簧支架
本标准只编入了几种常用的弹簧吊架，图号C1属A型弹簧吊架的基本型式，它可与各类托架组成各种形式的弹簧吊架。B、C、D、G型弹簧吊架只列出了基本安装形式，F型弹簧托架只列出了几种常用的安装使用图例，以供选用。
选用时应首先根据管道工作荷载、位移量及方向、安装荷载、安装方式等确定弹簧吊（弹簧托）的型号（见《变力弹簧支吊架》HG/T20644或《可变弹簧支吊架》JB8130.2）然后根据弹簧吊所要求的吊杆和管道规格选用其它零部件，但要注意其它部件的承载能力与弹簧吊的承载能力相适应。
四、D类托架
本类管架包括生根与设备外壁、钢梁（柱）或混凝土构件预埋件以及砖结构和大管上的单、双悬臂，三角形、次梁式、大管托小管式托架等，根据作用在托架上的荷载曲线或按许用值选用，对生根在砖墙内的托架允许荷载应与土建专业商定。
