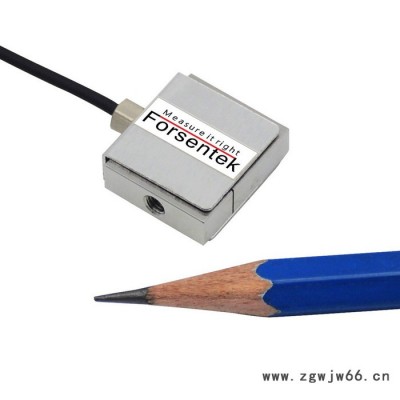

小型弹簧拉力测量传感器20N/10N测量弹簧拉力大小2kg/1kg
小尺寸压力测量传感器FSSM采用不锈钢材质基于电阻应变式原理,感应器尺寸小,精度高,可以用于拉力测量及压力测量,测量范围有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可选,常用于推拉力计,牵引力实验,弹簧拉力测量,装配压入力监测,压力分布测试,气缸推力测量,键盘按键测试,手机触摸屏测试,开关插拔力测量等。

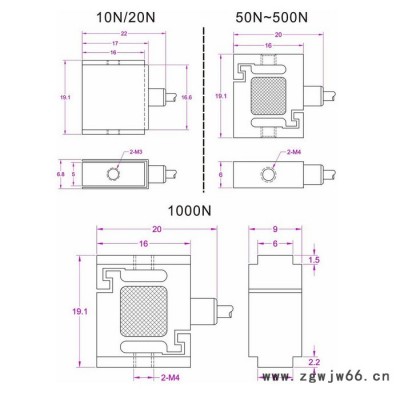

小尺寸弹簧拉力测量传感器FSSM尺寸图
小型弹簧拉力传感器FSSM订货号:
FSSM订货号 | 测力范围 | 测力方向 |
FSSM-10N | 0-10N / 0-1kgf | 拉力测量 压力测量 拉压双向力测量 |
FSSM-20N | 0-20N / 0-2kgf | |
FSSM-50N | 0-50N / 0-5kgf | |
FSSM-100N | 0-100N / 0-10kgf | |
FSSM-200N | 0-200N / 0-20kgf | |
FSSM-300N | 0-300N / 0-30kgf | |
FSSM-500N | 0-500N / 0-50kgf | |
FSSM-1kN | 0-1000N / 0-100kgf |
小尺寸拉力测量传感器FSSM参数表
量程 | 10N 20N 50N 100N 200N 300N 500N 1000N 1kgf 2kgf 5kgf 10kgf 20kgf 30kgf 50kgf 100kgf |
供电电压 | 3-12V |
灵敏度系数 | 2.0 mV/V |
零点输出 | <0.05mV/V |
非线性 | ±0.1% 满量程 |
滞后 | ±0.1% 满量程 |
非重复性 | ±0.05% 满量程 |
蠕变(5min) | ±0.1% 满量程 |
安全过载 | 150% 满量程 |
极限过载 | 200% 满量程 |
温度补偿范围 | -10...+40℃ |
使用温度范围 | -20...+60℃ |
零点温度漂移 | ±0.03%/℃ |
灵敏度温度漂移 | ±0.02%/℃ |
输入阻抗 | 380±30 欧姆 |
输出阻抗 | 350±5 欧姆 |
绝缘阻抗 | >2000M 欧姆 |
传感器材质 | 不锈钢 |
防护等级 | IP62 |
导线 | 2*4000mm |
接线 | 红-电源正 黑-电源负 绿-信号正 白-信号负 |
小型弹簧拉力测量传感器20N/10N测量弹簧拉力大小2kg/1kg
传感器“额定输出”简介:
额定输出定义:传感器在满量程负载时的输出,一般表示为mV/V,一般也被叫做“灵敏度”。传感器的额定输出(灵敏度)指明了该传感器的信号输出范围。
传感器的输出信号=(供电电压x额定输出) x 加载力/传感器量程
额定输出一般有1.0mV/V 、1.5mV/V、2.0mV/V、3.0mV/V。
供电电压一般推荐是3-15V范围内的恒压。
“加载力/传感器量程”的范围是0-1(加载力的范围是0~量程)。
综上所述:测力传感器的输出信号范围一般在0-45mV范围以内,如果是拉压双向力传感器,输出信号范围**是-45mV~45mV。
例1:额定输出1.0mV/V压力传感器,采用10V供电,该传感器的输出信号范围**是约0-10mV。
例2:额定输出1.0mV/V拉力传感器,采用5V供电,该传感器的输出信号范围**是约0-5mV。
传感器外接信号放大器输出±5V/0-5V/0-10V/4-20mA :
放大器供电压压---24V DC 或 12V DC
放大器输出信号----0-5V,0-10V,4-20mA,-5~5V,信号大小与力值大小成正比。
例1:压力传感器FC10C-5kg配套信号变送器FSC(0-10V),出厂前会标定好,力值与输出电压的对应关系**是0-5kg压力对应0-10V电压输出,即0V对应0kg,2V对应1kg,10V对应5kg,以此类推。
例2:拉压双向测力传感器FSSM-100N配套信号放大器FSC(-5-5V),出厂前会调试好,力值与输出信号的对应关系为0-100N压力对应0-5V,0-100N拉力对应0-(-5V),即0V对应0N,5V对应压力100N,-5V对应拉力100N,以此类推。
