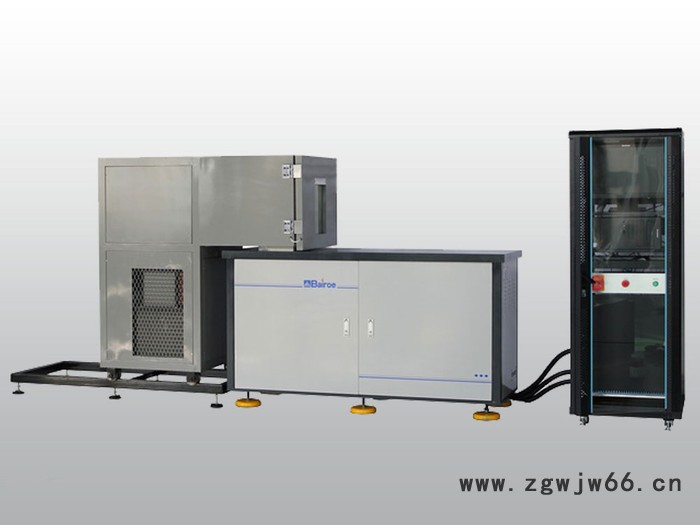

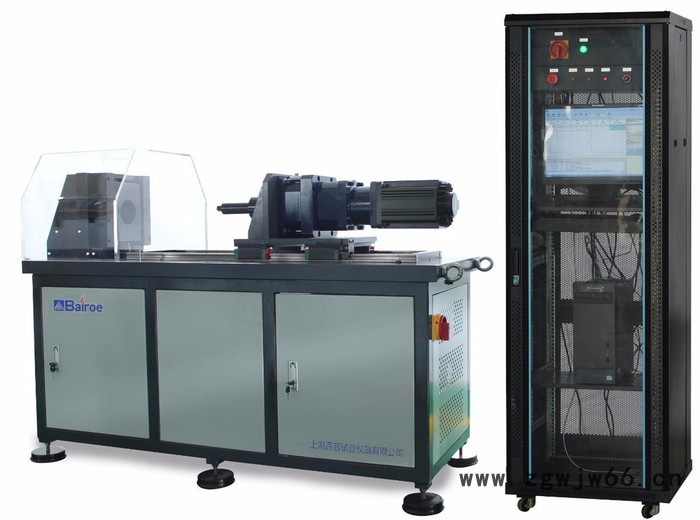

一、 产品外形图片
图片仅供参考，您订的机器可能与图不完全一致
二、 设备名称：紧固件横向振动试验机
三、 设备型号：FPL-200
四、 设备介绍
60年代，德国研究者发现：往返式的横向振动是螺纹紧固件产生松脱的最主要原因。根据这一研究成果，工程师们设计了一种专门用于测试和分析自锁紧固件自锁性能的试验机，该试验机可以通过分析轴向预紧力、横向位移、松动转角与振动周期的变化曲线来判别螺纹紧固件的防松特性；以便于研究机械结构中螺纹紧固系统的自锁和最佳锁紧特性。
FPL-200试验机能够按照GB/T10431-2008和DIN 65151振动测试标准来检测紧固件在一定频率和振幅下的横向动态载荷下的自锁性能（防松性能）。首先，试验机将按预紧轴力（一般为保证载荷的75%）拧紧被测螺栓/螺母。然后施加一定频率和振幅的横向动态载荷。在整个试验过程中，系统将记录并分析紧固件轴力的变化。通过相关图表，可以清楚的了解螺栓/螺母在振动环境下的自锁性能（防松性能）。
FPL-200紧固件横向振动试验机是一种专门用于测试和分析紧固件自锁性能的试验机，按照GB/T10431-2008标准设计，该试验机测试分析软件（TestLive）具有用户可编辑的特性，在设备硬件条件满足的前提下，可满足多种不同标准的测试要求，例如，德国DIN 65151标准的测试要求。
该试验机由主机架、振幅调节装置、曲柄连杆机构、滑动平台、横向力测量传感器、轴向力测量传感器、横向位移测量传感器、编码器（选配）、不同规格的螺栓和螺母测试用夹具、伺服电机、伺服驱动器、电器拖动系统、控制柜和控制测量软件等部分组成。
该试验机配有预紧力驱动加载装置，其包括直线导轨、伺服电机、伺服驱动器、控制测量系统、减速机、安装支架、适配接头等，预紧力驱动加载装置可以快速、轻松、准确的按测试要求加载轴向预紧力。
该机采用高速数据采集的专用控制器进行预紧力、轴向力的测量，以保证高频率振动下所采集数据的实时性和准确性。
该试验机可以测量的数据包括：
l 轴向夹紧力
l 横向力
l 横向位移
l 振动次数
l 松动转角（选配功能）
五、 技术指标
| 产品型号 | FPL-200 | |
| 主机结构形式 | 立式 | |
| 配置选择 | 标准配置 | 可选配置 |
| 最大轴向夹紧力 | 200 kN | 50 kN |
| 最大径向力 | 25kN | 25kN |
| 螺栓规格 | M6-M16 | M3-M5 |
| 试验力测量范围 | 4%～100%F.S. | |
| 试验力示值准确度 | ±1% | |
| 振动频率 | 3-15Hz | |
| 横向位移 | 0-±2 mm | |
| 位移分辨率 | 0.001mm | |
| 松脱角度测量范围 | 任意角度 | |
| 电源 | AC380V±10%50Hz12kW | |
六、 主要配置
| 序号 | 名称 | 品牌 |
| 1 | 200 kN负荷传感器 (轴向预紧力) | 镇海传感器 |
| 2 | 25kN负荷传感器 (径向力) | 镇海传感器 |
| 3 | 50 kN负荷传感器 (轴向预紧力) | 镇海传感器 |
| 4 | 伺服电机 | PHASE |
| 5 | 伺服驱动器 | 台达 |
| 6 | 伺服电机 | 台达 |
| 7 | 伺服控制器 | 台达 |
| 8 | 精密行星减速机 | 湖北行星减速机 |
| 9 | 位移传感器 | UTMOST |
| 10 | 编码器（选配） | ELCO（宜科） |
| 11 | 测控系统 | Bairoe-PL |
| 12 | 计算机 | 联想 |
| 13 | 打印机 | Hp |
| 14 | 试验软件 | BairoeTestLive |
| 15 | 夹具（标准配置） | M6、M8、M10、M12、M14、M16 |
| 16 | 夹具（可选配置） | M3、M4、M5 |
七、 控制系统
1. 采用最新同步采集系统，以便研究夹紧力的衰减；
2. 采用百若公司最新数据采集与控制系统，能够确保数据采集的快速性、精准性、及稳定性。
3. 高速模拟输出确保能够对驱动器及时精准调速控制；
4. 高速数字I/O线能够及时响应急停和控制急停及接触器吸合；
5. 独有的校准技术提高了测量精度；
6. 采用专用屏蔽式I/O接线盒及专用屏蔽式电缆，防止大功率驱动器的电气干扰；确保试验数据的正确性；
7. 坚固且噪音极低的信号终端。
八、 试验软件Test Live介绍
TestLive软件使用模块化设计，界面布局合理美观大方，操作简便层次少，大大减少用户操作难度，软件运行安全稳定，数据处理高效准确，可以实时显示轴向预紧力、横向力、振动幅度、振动次数、松动转角等参数，也可以实时显示轴向预紧力-振动次数曲线图，可以求取规定振动频率下的轴向力及衰减率等数值。产品配置多个传感器时，可自由切换。
软件功能
l 实时采集横向振幅、横向荷载、夹紧力、振动频率、振动次数、松动转角；
l 实时夹紧力-振动次数曲线；
l 实时横向振幅-时间、横向荷载-时间动态加载曲线；
l 自动判断紧固失效。
1. 试验功能导航界面
2. 启动程序，选择试验项目，进入试验窗口。
九、 供货范围
| 序号 | 配件名称 | 单位 | 数量 | 备注 | |
| 1、 | FPL-200紧固件横向振动试验机主机 | 台 | 1 | 最大轴向夹紧力200kN | |
|
| （由以下各部分组成） | ||||
| 主机单元 | 台 | 1 | 含：机架、台面、传感器、伺服电机、伺服驱动器、联轴器、减速机 | ||
| 轮辐式负荷传感器 | 件 | 1 | 标准配镇海200kN、25kN | ||
| 位移传感器 | 件 | 1 | UTMOST（装于相应部件上） | ||
| 2 | 夹具附件部分（由以下各部分组成） | ||||
|
| 标准配置夹具 | 件 | 6 | M6、M8、M10、M12、M14、M16 | |
| 中心定位棒 | 副 | 1 |
| ||
| 专用工具 | 套 | 1 |
| ||
| 其它夹具 |
|
| （根据需求选配） | ||
| 3 | 电气控制系统 | 台 | 1 |
| |
|
| （由以下各部分组成） | ||||
| Bairoe-PL控制器 | 套 | 1 | 内置主机内 | ||
| 拖动系统 | 套 | 1 | 内置主机内 | ||
| 品牌电脑 | 台 | 1 | 联想 | ||
| 品牌A4彩喷打印机 | 台 | 1 | Hp | ||
| Bairoe中文版TestLive试验软件 | 套 | 1 |
| ||
| 5 | 交付资料 | 套 | 1 |
| |
|
| （由以下资料组成） | ||||
| 产品合格证 | 份 | 1 |
| ||
| 产品使用说明书 | 份 | 1 |
| ||
| 电气拖动原理图 | 张 | 1 |
| ||
| 6 | 可扩展配置选项（用户按需求选购，不在标准配置内） | ||||
|
| 1) | 50kN负荷传感器组件 | 套 | 1 |
|
| 2) | 扩展配置夹具 | 套 | 1 | M3、M4、M5 | |
| 3) | 松动转角测量装置 | 套 | 1 |
| |
十、 安装、调试和培训
1、用户负责接货、下货、吊装就位，供方免费安装联机调试。
2、安装要求：试验机安装在稳固的基础上，底座及机架水平度≤0.2/1000，周围留有不小于1m的空间，室内清洁、干燥、无腐蚀性气体，远离易产生电火花干扰及冲击震动源的试验室。环境温度23±5℃，相对湿度≤80%。电源三相AC380V/50Hz，电压波动不超过额定值的±10%，并有良好的接地线。
3、用户提供试样，培训和验收时用。本公司产品实行为用户免费调试和培训，使操作员达到熟练使用程度。
十一、 售后服务
1. 计算机软件终身免费升级。
2. 产品实行“质量三包”一年，终身服务。
3. 一年内属非人为造成故障，可免费维修、免费更换损坏部件。
4. 设备运行故障报修，我公司可以4小时内提供解决方案。如无法解决，我公司将派专业维修工程师到现场进行服务。
