| 材质 | 不锈钢 |
|---|---|
| 测量范围 | 10MPa |
| 测量精度 | 0.5 |
| 产地 | 江苏 |
| 公称直径 | 100mm |
| 规格 | 根据要求 |
| 环境温度 | -40-70 |
| 精度等级 | 1.5 |
| 类型 | 弹簧管压力表 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 0 |
| 显示方式 | 指针 |
| 重量 | 1kg |
| 联接型式 | 根据要求 |
| 经营模式 | 自产自销 |
| 品牌 | 浦光 |
| 型号 | PG- |
| 加工定制 | 是 |
介绍：

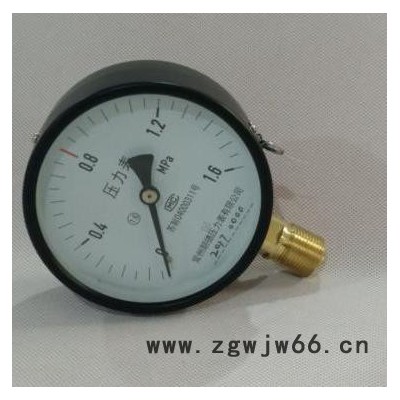

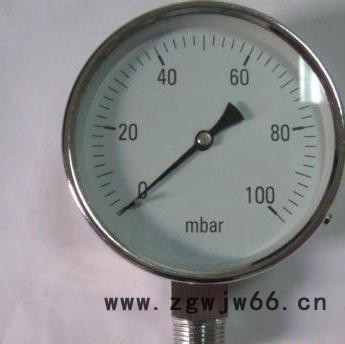

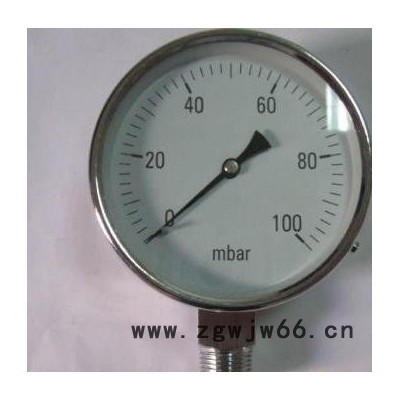

弹簧管压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。弹簧管压力表通过表内的敏感元件--波登管的弹性变形，再通过表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。 弹簧管压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。 弹簧管压力表的延伸产品有弹簧管耐震压力表，弹簧管膜盒压力表，弹簧管隔膜压力表，不锈钢弹簧管压力表，弹簧管电接点压力表等等。
原理：弹簧管压力表，又可以称作布尔登表，弹簧管压力表的主要组成部分为一弯成圆弧形的弹簧管，管的横切面为椭圆形。作为测量元件的弹簧管一端固定起来，并通过接头与被测介质相连；另一端封闭，为自由端。自由端与连杆与扇形齿轮相连，扇形齿轮又和机心齿轮咬合组成传动放大装置。弹簧管压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
参数：
2。安装方式：径向直接式（I)；轴向偏心直接式（Ⅱ）；轴向同心直接式（Ⅲ）；轴向偏心嵌装式（Ⅳ）；轴向同心嵌装式（v)；径向凸装式（Ⅵ）；轴向同心凸装式（Ⅶ）； 3。量程范围：（Mpa）0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100；0～160；
选型：
压力表按照使用环境和测量介质的性质选择 1 在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，应根据环境条件，选择合适的外壳材料及防护等级。 2 对一般介质的测量 (1) 压力在-40Kpa~+40Kpa时，宜选用膜盒压力表。 (2 ) 压力在+40Kpa以上时，一般选用弹簧管压力表或波纹管压力计。 (3) 压力在-100Kpa~+2400Kpa时，应选用压力真空表。 (4) 压力在-100Kpa~0Kpa时，宜选用弹簧管真空表。 3 稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力表。 4 稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介质，应选用膜片压力表或隔膜压力表。其膜片及隔膜的材质，必须根据测量介质的特性选择。 5 结晶 、结疤及高粘度等介质，应选用法兰式隔膜压力表。 6 在机械振动较强的场合，应选用耐震压力表或船用压力表。 7 在易燃、易爆的场合，如需电接点讯号时，应选用防爆压力控制器或防爆电接点压力表。 8 对于测量高、中压力或腐蚀性较强的介质的压力表，宜选择壳体具有超压释放设施的压力表。 压力表精确度等级的选择 1 一般测量用压力表、膜盒压力表和膜片压力表，应选用1.6级或2.5. 级。 2 精密测量用压力表，应选用0.4级、0.25级或0.16级。 压力表外型尺寸的选择 1 在管道和设备上安装的压力表，表盘直径为中l00mm或中150mm。 2 在仪表气动管路及其辅助设备上安装的压力表，表盘直径为小60mm。 3 安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为中150mm或中200mm 压力表测量范围的选择 1 测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3一2/3, 2 测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2 3 测量高、中压力(大于4MPa)时，正常操作压力值不应超过仪表测量范围上限值的1/2。 压力表变送器的选择 1 以标准信号传输时，应选用变送器。 2 易燃、易爆场合，应选用气动变送器或防爆型电动变送器。 3 结晶、结疤、堵塞、粘稠及腐蚀性介质，应选用法兰式变送器。与介质直接接触的材质，必须根据介质的特性选择。 4 对于测量精确度要求高，而一般模拟仪表难以达到时，宜选用智能式变送器，其精确度优于0.2级以上。当测量点位置不宜接近或环境条件恶劣时，也宜选用智能式变送器。 5 使用环境较好、测量精确度和可靠性要求不高的场合，可以选用电阻式、电感式远传压力表或霍尔压力变送器。 6 测量微小压力(小于500Pa)时，可选用微差压变送器。 7 测量设备或管道差压时，应选用差压变送器。 8 在使用环境较好、易接近的场合，可选用直接安装型变送器。 压力表安装附件的选择 1 测量水蒸汽和温度大于60℃的介质时，应选用冷凝管或虹吸器。 2 测量易液化的气体时，若取压点高于仪表，应选用分离器。 3 测量含粉尘的气体时，应选用除尘器。 4 测量脉动压力时，应选用阻尼器或缓冲器。 5 在使用环境温度接近或低于测量介质的冰点或凝固点时，应采取绝热或伴热措施。
安装：
⒈弹簧管压力表的安装位置应符合安装状态的要求，表盘一般不应水平放置，安装位置的高低应便于工作人员观测。 ⒉ 压力表安装处与测压点的距离应尽量短，要保证完好的密封性，不能出现泄漏现象。 ⒊ 在安装的压力表前端应有缓冲器；为便于检验，在仪表下方应装有切断阀；当介质较脏或有脉冲压力时，可采用过滤器、缓冲器和稳压气等。
