| 是否进口 | 否 |
|---|---|
| 产地 | 陕西.西安 |
| 旋向 | 右旋 |
| 品牌 | XD |
| 型号 | CTG2/CJG2电动弹簧操动机构 |
| 加工定制 | 是 |
CTG2电动弹簧操动机构CTG2 Motor Spring Operating Mechanism
CJG2电动操动机构CJG2 Motor Operating Mechanism
1产品概述Gengeral
CTG2型电动弹簧操动机构主要用于252～550kV SF6 封闭式组合电气中，用来操作隔离开关（DS）及快速接地开关（FES）
CTG2 motor spring operating mechanism applies with 252~550kV SF6 GIS,can operate disconnector (DS) and fast earthing switch (FES).
CJG2型电动操动机构主要用于用于252～550kV SF6 封闭式组合电气中，用来操作隔离开关（DS）及接地开关（ES）
CJG2 motor operating mechanism mainly applies with 252~550kV SF6 GIS,can operate disconnector (DS) and earthing switch (ES).
2产品外形Outline
|
|

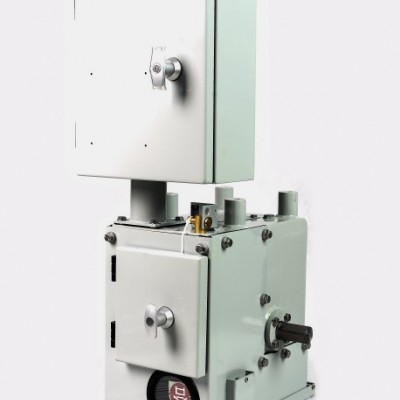

| CTG2电动弹簧操动机构 CTG2 Motor Spring Operating Mechanism |
|
|
| CTG2 Motor Spring Operating Mechanism
|
三 技术参数technical data
| 序号No. | 项目 Item | 单位Unit | CTG2 | CJG2 | |
| 1 | 分、合闸操作功 closing/opening operater power | J | 480 | ||
| 2 | 输出拐臂转角 output rotating angle | ° | 90 | 90 | |
| 3 | 额定电压 Rated voltage | 电动机（交直流两用电机） Motor | V | DC220/AC220/ DC110 | DC220/AC220/ DC110 |
| 控制回路control current | V | DC220/DC110 | DC220/DC110 | ||
| 加热器heater | V | AC220 | AC220 | ||
| 4 | 电动机额定功率rated power | W | 240 | 240 | |
| 5 | 电动机额定电流rated current | A | 2 | 2 | |
| 6 | 加热器功率heater power | W | 80 | 40 | |
| 7 | 电动合闸时间closing time | s | <5 | <4 | |
| 8 | 电动分闸时间opening time | S | <5 | <4 | |
注：电动合闸或分闸时间为给出操作信号起至机构到达规定的合闸或分闸结束位置的时间
Note: Electricclosingoropening timeuntil thebodyisgiventhe signalto reachoperationalrequirementsor sub-gateclosingtime ofthe end position
