| 精度 | 0.001 |
|---|---|
| 操作方式 | 全自动 |
| 测量行程 | 200*100mm |
| 放大倍数 | 240倍 |
| 类型 | 光学仪器 |
| X行程 | 300 |
| 机台重量 | 450k |
| 线性精度 | 0.001 |
| 质量认证 | ISO9001-2000 |
| 电压 | 220V |
| 产地 | 东莞长安 |
| 传感器像素 | 200万及以下 |
| 光学变焦倍数 | 10倍 |
| 规格 | 200*100mm |
| 售后服务 | 一年保修 |
| 颜色 | 白色 |
| 液晶屏尺寸 | 1.5英寸 |
| 执行质量标准 | 国标 |
| 品牌 | 新天光电 |
| 型号 | JX7 |
| 系列 | JX7 |
| 静态有效像素 | 200万及以下 |

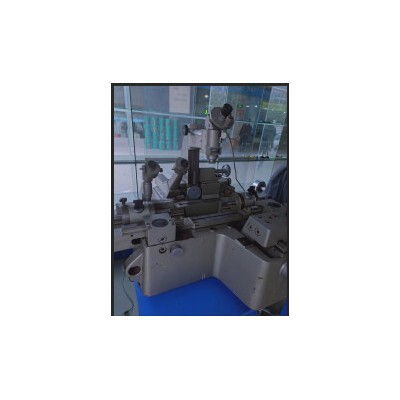

东莞长安二手 “新天光电” 多功能测量工具显微镜 JX7 螺纹 丝杆检测仪 二手工具显微镜
产品特点
采用目视读数系统，数据稳定可靠；
主显微镜可左右偏摆，适用于螺旋状零件测量；
透、反射照明，轮廓和表面尺寸均可测量；
具有快速移动和微动装置，并可快速切换；
带有顶针架、V形支架、测高装置等多种附件，使用面广。
产品用途
该仪器是机械制造业、电子制造业、计量院所广泛使用的一种多用途计量仪器。可以用来测量量程内的各种零件的尺寸、形状、角度和位置。仪器采用光栅数显技术对测量数据进行数据处理，可使用影像法、轴切法、接触法和双光束干涉条纹法等多种方法进行测量。典型测量对象有：
测量各种成型零件，如样板、样板车刀、样板铣刀、冲模和凸轮的形状；
测量螺纹、丝杠和蜗杆等外螺纹的中径、大径、小径、螺距、牙型半角；
测量齿轮滚刀的导程，齿形和牙型角；
测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。
技术参数
工作台X坐标行程：200mm
Y坐标行程：100mm
X、Y坐标分辨率：0.001mm
测量准确度：（1+L/100）μm，其中
L为测量长度，单位：mm
平工作台尺寸（mm）：260×270
圆工作台直径：ф213mm
圆工作台角度分划范围：0°~ 360°
圆工作台角度分度值：30"
主显微镜立柱
倾斜范围：±12°
倾斜角度分度值：30'
测角目镜
角度分划范围：360°
角度分度值：1'
轮廓目镜
螺纹角度分划范围：±7°
轮廓角度分度值：10'
顶针装置
顶针间的夹紧长度：700mm
顶针间能容纳的直径：ф100mm
高顶针架
高顶针架夹持长度：200mm
高顶针架能容纳的直径：ф250mm
分度头
分度头角度分划范围：0°~ 360°
分度头角度分度值：1′
光学定位器
测量范围（mm）：5 ~ 200
测杆垂直方向摆动范围：±3°
***小探测孔径：ф5mm
探测深度：15mm
定位变动性： <1μm
测量力（N）：0.1±0.03
仪器主机外形尺寸(mm)
长×宽×高=1300×1250×800
仪器重量：450kg
环境要求：室内温度20℃±1℃，相对湿度小于60%
