| 类型 | 光学显微镜 |
|---|---|
| 目镜放大倍数 | 230 |
| 物镜放大倍数 | 230 |
| 仪器放大倍数 | 10X-250X |
| 重量 | 100（g） |
| 适用范围 | 200X100mm |
| 装箱数 | 1 |
| 加工定制 | 否 |
| 品牌 | 嘉腾 |
| 型号 | vms1960 |

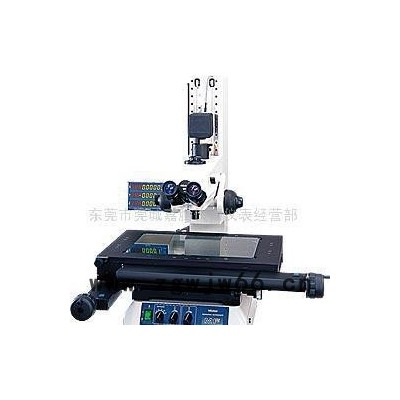

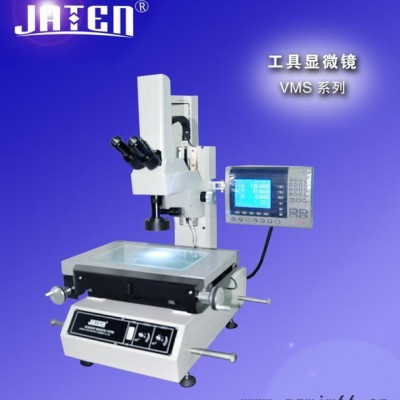

工具顯微鏡JTVMS-1960说明：
立式影像投影儀適用於工廠生產線和品質檢測部門,特別是在反復測量細小工件的尺寸方面,具有獨特優勢.可以廣泛應用於機械、儀錶、電子、五金、塑膠、模具等行業.該儀器為滑鼠鍵盤操作與螢幕觸摸式操作兩用。採用Z軸鏡頭升降而非工作臺升降,可以增加工作臺的承重能力。與嘉騰公司自主研發生產的測量軟體完美結合使用,可以通過推動Z軸自動對焦測量工件兩個不同層面的高度，重複測量精度為5ΜM.測量結果可以TXT、EXCEL等多種格式輸出。
一、 关键技术
工具显微镜以二维测量为主，亦可做三维辅助测量，具有多种数据测量、显微放大、显示输入和输出等数据处理功能。将被测工件置于工作台上，在底光或表面光照明下，它由物镜成放大像，经过分光与反射系统后，一路成像于目镜分画板上，人眼通过目镜可观察到一个放大的正像；另一路成像于彩色CCD上，摄像机摄取工件像后，通过S端子传送至电脑及彩色液晶显示器上，显示出一个与工件完全同向的放大清晰影像。
二、主要技术指标
l 物镜放大倍数：1X（选配）、2X（选配）
l 目镜放大倍数：10X（单双目同）（选）
l 总放大倍数：10X-50X（包括畸变在内的）
l 物镜放大倍率误差：≤0.08%
l 摄像系统：1/3″CCD，30X-230X，影像分辨率640X480
l 工作台行程（mm）:X=150（200） Y=100 Z=150（调焦）
l X、Y坐标示值误差：≤（3+L/200）μm
l X、Y、Z向分辨率0.0005mm
l 座标示值误差（μm）：X、Y（3+L/50）
l 透射照明光源：24V/20W卤素钨灯
l 反身照明光源：12V LED环形灯及带激光点反射照明
l 影像系统可选配国产CCD或日本原装CCD，可选配Quickmeasuring测量软件
>>>产品规格及基本参数
名 稱 | 參 數 | |
工 作 台 | X座標行程:(mm) | 200 |
Y座標行程：(mm) | 100 | |
Z座標行程：(mm) | 150（調焦） | |
X、Y、Z數顯解析度：0.0005mm X、Y坐標示值誤差：≤（3+L/50）μm | ||
影 像 系 統 | 攝影機：彩色1/3″CCD攝影機 變焦物鏡倍率：0.7～4.5X 視頻總倍率：30X～230X 影像分辨率：640*480 | |
照明 | 透射照明光源：24V/20W鹵素鎢燈 反射照明光源：12VLED環形燈及帶鐳射點反射照明 | |
電 源 | 180V（AC）～260V（AC）50HZ | |
測量軟體 | Quickmeasuring測量軟體，可自動尋邊、去毛刺、可測點、線、圓、角度、圓心距、擺正等。 | |
东莞嘉腾仪器公司所生产之工具显微镜与同类产品相比，具有以下之特点：
1、主显微镜配有多种目镜和物镜 视场大，成像清晰。
2、采用光电数显技术，以精密光栅尺作为测量元件。
3、采用先进计算机技术，将光栅数显系统采集的长度信号实时输入计算机，由专用软件进行数据处理，并打印出结果或图形，准确，高效。
4、主显微镜可左右偏摆，用于对螺旋零件进行测量。
5、以非接触测量为基本方法，透、反射照明，可检验几何形状复杂的零件。
6、附件齐全，使用面广
7、与专业优秀的测量软件集成，工作由电脑控制，大大提高工作效率。
