用途 | 焊接 |
---|---|
电流 | 交流 |
作用对象 | 金属 |
作用原理 | 脉冲 |
产品别名 | 焊接机 |
焦斑直径 | 0.1-0.4mm(mm) |
激光焊接深度 | ≤7mm |
激光器上下行程 | Hz5 |
连击时激光焊接频率 | 0.5Hz |
最大激光功率 | 600W |
最大平均功率 | 200W |
品牌 | 正亚激光 |
型号 | 200w点焊 |
ш??IV align=center>

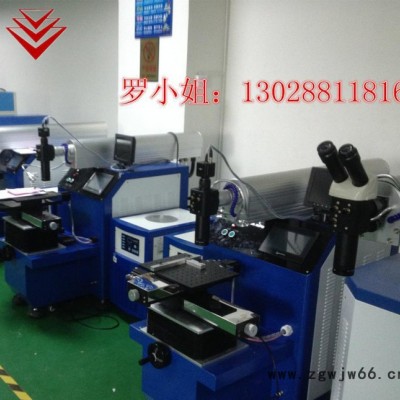

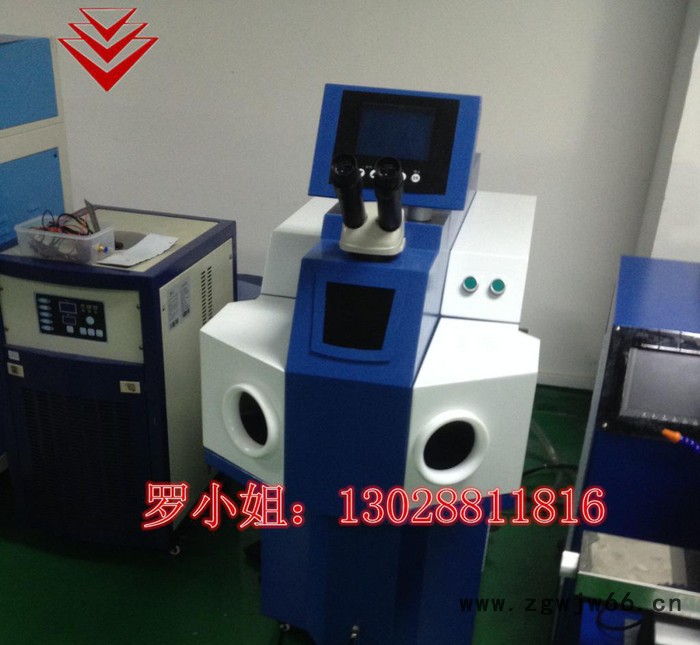

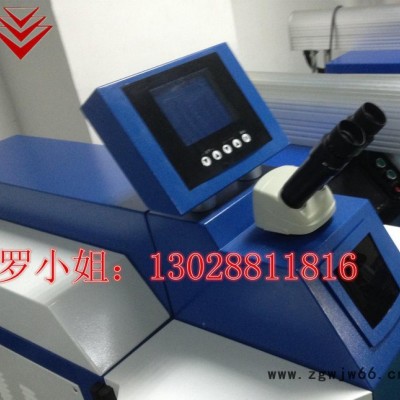

四轴联动激光焊接机 是正亚激光针对精密焊接行业专门研发,拥有高倍放大系统、深受广大用户好评。最新款的设备采用恒压源电源方式,有触摸屏和按键式可以选择,该电源系统波形可调,光路系统通过优化,光路稳定,能量恒定。外部循环水采用日本进口压缩机,整机采用军工级制冷水箱,外型美观,效果一流。 脉冲激光电源是专门为脉冲Nd:YAG激光器设计的数控电源,采用开关电源,内部由单片机控制。通过触模式操作面板选择激光输出功率、频率和脉宽等参数,用户通过键盘对激光脉冲波形和参数进行编程,使焊接参数与焊接要求相匹配,以达到最佳的焊接效果,因而可以满足几乎所有金属的焊接需要,是多功能激光焊接机的理想配置。 1. 激光加工原理 激光加工的原理:由激光发生器发出的激光经过一系列的处理,经透镜聚焦后将能量高度集中在一个很小的范围,如果被加工的材料对该激光的吸收较好,那么被照射区域的材料就会因为吸收了激光的能量而迅速升温。根据材料性质的不同(如熔点、沸点、产生化学变化的温度),工件将会发生一系列的物理或化学变化,比如融化、气化、生成氧化物、变色等等。这就是激光加工的原理。 2. 加工模式先进,效率高 和传统的机械加工相比,聚焦后的激光就像极细的无形刀具一般,将物体局部区域的表面逐点逐点的“烧”掉,它的特点在于不与工件接触,不产生机械挤压或机械应力,因此不会改变被加工物品的物理性能;由于激光聚焦后的尺寸很小,热影响区域小,加工精细,因此,可以完成一些常规方法无法实现的工艺。 3.激光焊接原理: 四轴联动激光焊接机,是利用高能脉冲激光聚焦后对目的金属熔化来进行工件间的焊接。由脉冲氙灯作为泵浦源,由微处理器控制激光电源,对经预燃的氙灯进行闭环控制下的放电,形成一定的脉冲宽度,一定的频率,一定的能量曲线的脉冲光波,经聚光腔汇聚到ND:YAG晶体上,激光晶体发光,再经过谐振腔谐振后,发出1064nm的脉冲激光,该脉冲激光经过扩束、反射、聚焦在金属表面,型成熔池,从而达到焊接的目的。 技术参数:
行业运用: 2. 设备优势 分体化设计,结构模块化,适用于多种行业的应用组合;人体化设计,液晶屏显 示、集中按键化操作更简单;提供行业解决方案,并可提供多种成熟专用行业夹 具和控制方式,使用更方便;可与流水线生产等相结合,适用性强;可与其密箱 等相结合。满足特种产品的焊接需求;
3. 工作环境要求 Ø 环境温度要求在5-40℃之间,要求装空调。 Ø 湿度要求为40%-80%。无结露,应该安装除湿机。 Ø 供电电网要求:380V(220V/单相)50Hz Ø 供电电网波动:±5%,电网地线符合国际要求。电压振幅5%以上的地区,应加装自动稳压、稳流装置。 Ø 安装设备附近应无强烈电磁信号干扰。安装地周围避免有无线电发射站(或中继站)。 Ø 地基振幅:小于50um;振动加速度:小于0.05g。避免有大量冲压等机床设备在附近。 Ø 设备空间要求要保证无烟无尘,避免金属抛光研磨等粉尘严重的工作环境。 Ø 气压:86-106kpa。 Ø 某些环境应装防静电地板,加强屏蔽等 Ø 工作冷却循环水的水质有严格要求,要求使用纯净水、去离子水或蒸馏水,不可以使用自来水、矿泉水等含有较高金属离子或其他矿物质的水质 4.适用材料 可应用于不锈钢、合金钢、铝、铜、金、银、铬、镍、钛等多种金属及其合金。也可对 铜-镍、镍-钛、钛-钢、钛-钼、黄铜-铜、低碳钢-铜等多种异种金属之间的焊接 5. 行业应用 广泛应用于塑料模具、橡胶模具、水壶焊接、五金模具、五金制品、精密铸造、首饰饰品、精密器械、医疗器械、汽车配件、工艺礼品、眼镜钟表、手机通讯、电子元器件、接插件等行业。
焊接样品展示:
|
